Инфокрафт: Формула ЖКХ

Инфокрафт: Формула ЖКХ

Справочник находится в подсистеме «Приборы учета». Предназначен для хранения списка всех видов приборов учета (счетчиков), с которыми ведется работа в системе.

Сведения о каждом виде приборов учета включают в себя следующую информацию:

  • «Наименование» – наименование вида прибора учета;
  • «Вид услуги» – наименование вида услуги, к которой относится прибор учета.

Реквизит «Вид услуги» является обязательным для заполнения, т. к. при задании данного реквизита осуществляется связывание прибора учета и услуги.

Например, имеется услуга «Холодная вода по счетчику», которая должна рассчитываться по показаниям индивидуального прибора учета, названного в программе «Счетчик холодной воды». При создании данного прибора учета на форме элемента справочника «Индивидуальные приборы учета» реквизит «Вид прибора учета» был задан как «Холодная вода»:

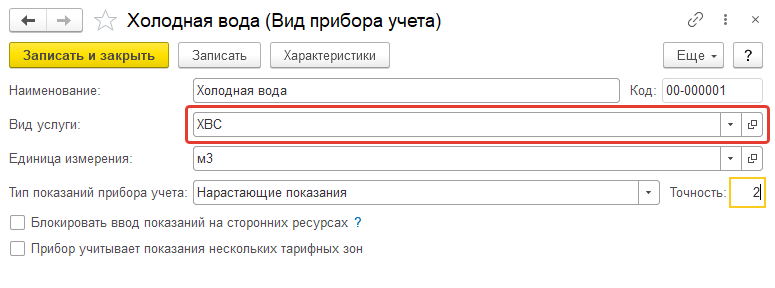

Предположим, для данной услуги реквизит «Вид услуги» задан как «ХВС»:

Тогда чтобы рассматриваемая услуга рассчитывалась по прибору учета «Счетчик холодной воды», необходимо для вида прибора учета, к которому принадлежит данный счетчик, указать такой вид услуги, который был указан в данной услуге. В нашем случае реквизит «Вид услуги» следует установить как «ХВС»:

Остальные реквизиты элемента справочника «Виды приборов учета»:

  • «Единица измерения» – единица измерения показаний прибора учета. Выбирается из классификатора единиц измерения;
  • «Точность» – указывается точность показаний прибора учета (количество знаков после запятой) для приложения «Обходчик 365»;
  • «Тип показаний прибора учета» – может принимать следующие значения:
    • Произвольные показания – при вводе новых показаний прибора учета программа не будет анализировать введенные показания; в этом случае объем потребления услуги, рассчитывающейся по показаниям данного счетчика, будет равен введенному показанию;
    • Нарастающие показания – при вводе новых показаний прибора учета программа выполнит анализ введенных показаний; объем потребления услуги, рассчитывающейся по показаниям данного счетчика, будет равен разности текущего и предыдущего показания (от текущего показания отнимется предыдущее);
    • Нарастающие показания (цикличные) – данный счетчик аналогичен счетчику с нарастающими показаниями, за исключением того, что при переходе разрядности счетчик заходит на новый круг.

    Если в поле «Тип показаний прибора учета» выбрано «нарастающие показания (цикличные)», то на форме появляются два реквизита:

    • «Разрядность прибора учета» – необходимо указать разрядность прибора учета. Значением этого реквизита определяется максимальное количество разрядов в показаниях прибора учета. Например, если разрядность будет равна значению «3», то после того, как показание достигнет значения «999», показания начнут считаться со значения «1»;
    • «Максимально допустимая величина показаний» – указывается число в процентах. Предположим, «Разрядность прибора учета» равна «3», «Максимально допустимая величина показаний» равна «10%». В текущем месяце было введено показание «800», в следующем месяце было введено «750». Возникает вопрос, каким образом программе необходимо учитывать введенное в следующем месяце показание?
      1. Показание счетчика достигло значения «999», затем началось считаться заново и достигло значения «750». Получится объем потребления равный «950» (1000800 + 750).
      2. В предыдущем месяце пользователь ошибочно ввел показание «800», а в следующем месяце указал «750». Тогда получится объем потребления равный «-50» (800750).

      Чтобы определить, какие действия следует производить при возникшей ситуации, был введен реквизит «Максимально допустимая величина показаний». В нашем случае выполнится вычисление: рассчитается процентное соотношение объема потребления равного «950»: (950:1000)*100 = 95%. Значение «95%» превышает максимально допустимую величину показаний (95% > 10%), поэтому будет взят объем потребления «-50».

      • «Прибор учитывает показания нескольких тарифных зон» – флаг необходимо поставить в том случае, если вид прибора учета относится к многотарифному счетчику, после чего в появившейся табличной части необходимо указать наименования тарифных зон.

      Сведения о тарифных зонах будут занесены в подчиненный справочник «Тарифные зоны приборов учета»:

      Ответы на вопросы. Как снимать показания с теплосчетчика.

      а) Вы снимаете показания сами, вручную, т.е. просто переписываете значения в журнал учета.

      как считается тепло по теплосчетчикуСейчас в этом необходимости нет (если только для своего самоуспокоения). Новые правила коммерческого учета тепла – журнал учета отменили. Хорошо это или плохо. Хорошо, что качество теплосчетчиков увеличилось на столько, что необходимость ведения журнала отпала, все данные в любой момент можно считать прямо из теплосчетчика напрямую или через флэш накопитель, компьютер или ноутбук.

      Плохо, если у вас старый теплосчетчик. С этого года он вне закона, а это значит жить ему до следующей госповерки, после чего теплосчетчик в обязательном порядке придется заменить.

      Если же вы все таки желаете снимать показания, для себя, в ручную для этого изучите руководство по эксплуатации Вашего теплосчетчика — раздел обслуживания теплосчетчика, или инструкцию по эксплуатации – обязательное приложение к проекту узла учета тепловой энергии.

      Причем показания необходимо снимать обязательно в одно и тоже время. Время съема устанавливаете сами, как Вам удобно, мы рекомендуем утренние часы. Форма журнала учета и ведомости учета также является обязательным приложением к проекту.

      Какие величины для съема обязательны, зависит от конкретного узла. Как правило, это температура в подающем и обратном трубопроводе, расход теплоносителя в подающем и обратном трубопроводе – лучше в (т), количество полученной тепловой энергии – величина может быть в любых единицах – Гкал, МВт, кДж.

      На счетчиках отечественного производства эти величины выглядят так – Гкал; МВт; кДж; импортных kW (kWh-текущие); MW; MJ или GJ.

      Для тепловых сетей всё равно. Они сами пересчитают на Гкал. Вам для проверки рекомендую скачать программку Metrix или запомнить что 1Гкал это 1,163 МВт (MW) или 4,187 ГДж (GJ). Последней обязательной величиной является время работы прибора учета или наработка.

      б) Вы снимаете показания сами, (правила этого не запрещают) с помощью технических средств – накопительный пульт, принтер, ноутбук. Самым приемлемым для Вас является, конечно, принтер — с ним Вы совершите меньше всего ошибок.

      Как снимать опять же есть в «инструкции» — приложение к проекту. Я бы конечно Вам порекомендовал нанять специалистов. Почему – почитайте здесь.

      Если наймете специалистов, для контроля положите в щит с теплосчетчиком небольшой блокнот, где они будут для Вас записывать дату съема показаний и количество тепловой энергии на момент снятия. Это ваше требование озвучьте заранее, до заключения договора, иначе они имеют полное право отказаться.

      Экономия теплаАнализируя записи показаний Вы легко проконтролируете сумму, выставленную Вам за тепло тепловыми сетями. И обязательно чтобы показания они сами передавали в тепловые сети, иначе зачем они Вам. Как говорил мой первый мастер, такую работу может сделать и обезьяна, если её научить нажимать на кнопки.

      И последнее замечание, никогда не пытайтесь экономить тепло с помощью обмана. При современных методах контроля, всё очень легко контролируемо. Наказание судебные издержки и оплата в пятикратном размере. Лучшая экономия это избавиться от потерь тепла.

      Как правильно снять показания прибора учета kwh 1985 года выпуска;

      Читайте чуть выше — раздел «а». Теплосчетчик 1985 года я бы рекомендовал заменить, поскольку уже в 1995 году, после выхода правил учета тепловой энергии и теплоносителя, он им перестал соответствовать, а новым правилам он не соответствует тем более, и страшнее всего, что считает неизвестно что.

      По опыту эксплуатации теплосчетчики 1998-99 года госповерку не проходят – не соответствуют заявленным параметров в связи с износом. Хотя бывают и индивидуумы, так манометры 1961 года выпуска проходят госповерку без дополнительных регулировок, а новые из коробки её не проходят. Всё зависит от производителя.

      В чём рассчитывается тепло;

      Количество полученной тепловой энергии рассчитывается в Гкал. К расчету тепловыми сетями принимается в любых величинах – это может быть – Гкал, МВт, кДж, ГДж.

      На счетчиках отечественного производства эти величины выглядят так – Гкал; МВт; кДж; Импортных kW; MW; MJ или GJ. Для тепловых сетей в каких величинах Вы передатите данные всё равно. Они сами пересчитают на Гкал.

      1Гкал это 1,163 МВт (MW) или 4,187 ГДж (GJ).

      Экономия тепла с помощью УУТЭ.

      Узел учета тепла тепло считает, но не экономит. Но по нему очень легко контролировать потери, и эффективность мер по их устранению. Вспомните открытые форточки и балконные двери весной. Если же Вы хотите знать, какую экономию в денежном эквиваленте он принесет после установки, и за какое время окупиться прочитайте следующую статью.

      Требуется ли СРО (лицензия по старому) на установку теплосчетчиков;

      Да, ответ однозначный. Кроме этого специалисты компании устанавливающей приборы обязаны иметь первичное обучение и действующую аттестацию в органах технического надзора. Поэтому если Вы руководитель заключающий договор, проверьте аттестационные документы у подрядчика заранее. Иначе Ваш теплосчетчик так ни когда и не станет коммерческим.

      Как установить теплосчетчик самому;
      Имею ли я право установить теплосчетчик самостоятельно;

      Как следует из выше сказанного, нельзя, и более того я не советую Вам за это браться. Правила установки теплосчетчиков разных производителей очень сильно отличаться друг от друга. Даже если Вы теплотехник, метролог, инженер КИП, сварщик, электрик, сантехник, в одном лице, что мало вероятно, Вам придется вспомнить или изучить все правила, ГОСТы, СНиПы и также руководства по установке данного теплосчетчика. Стоимость услуг на данном рынке сейчас упала. А область теплоснабжения настолько сложная, что знаний и опыта не хватает порою даже специалистам. Моё личное мнение, нам давно пора забыть коммунистические времена и зарабатывать деньги, там, где мы работаем. Благо сейчас это не запрещено. Без обид. Я сам такой как Вы. Воспитан во времена коммунистов, умею делать всё лучше современных «специалистов». За что меня постоянно ругают дети.

      Как рассчитывается показания теплосчетчиков;

      К расчету принимается:
      — количество тепловой энергии полученное по теплосчетчику.
      — количество тепла затраченное на подпитку системы отопления, если в системе отопления имелась утечка. При этом обязательно учитывается возможная погрешность расходомеров и разрешенная нормативная утечка воды из системы отопления.
      — потери тепловой энергии до приборов учета в соответствии с договором.
      Эти данные суммируется и умножаются на стоимость 1 Гкал.

      Как проверить, правильно ли начислена оплата за тепло по теплосчетчику;

      как рассчитывается показания теплосчетчиковПосчитайте разницу, величина Q — количество потребленной тепловой энергии между последней и предпоследней отчетными датами. Так как, например, если бы это был электросчетчик.
      Переведите показания вашего теплосчетчика в Гкал.
      Для этого если у Вас Q в MW умножьте на 0,8598 если в GJ умножьте на 0,2388 получите величину в Гкал.
      Прибавьте величину договорных потерь, если они имеются. Потери должны быть оговорены в договоре и расписаны по месяцам.
      Перемножьте полученное количество тепла на стоимость 1Гкал.
      Если данная величина отличается, от выставленной Вам проверьте, не было ли у Вас утечки воды из системы отопления. Для этого посмотрите показания расхода, параметр G в (т) также как в случае с Q по отчетным датам. Если данные не отличаются больше чем на 2%, (для закрытых систем отопления), в некоторых тепловых сетях принимают 4%, 2% погрешность одного расходомера, 4% соответственно 2х расходомеров – расходомеры это приборы которые считают количество воды прошедшее через вашу систему отопления или горячего водоснабжения. Если отличаются, значит, Вам начислили дополнительную стоимость за водоразбор из системы отопления.
      Считается так. Величину водоразбора, (с учетом погрешности приборов) в (т) умножают на разницу температур между обратным трубопроводом и температурой холодной воды за данный период. Получают величину в Гкал, которую прибавляют к потребленному Вами теплу. Данные обычно округляют до целых величин, остаток переносится на следующий отчетный период.
      Проверили, можете теперь идти спорить или спать спокойно. Я всегда за контроль, потому, что ошибки встречаются часто, как по вине людей, так и по вине программистов, пишущих программы для отчетов.

      Вы можете задать нам вопрос позвонив по контактным телефонам, или отправив его на адрес электронной почты energostrom@yandex.ru.

      Парамонов Ю.О. Ростов-на-Дону. 2013-17г. Эксклюзивно для ООО «Энергостром»

      Какие бывают типы счётчиков воды в системах водоснабжения

      Установка счётчика воды в квартиру экономит затраты на водоснабжение. После установки счётчика, сумма в строках «Горячая вода» и «Холодная вода», в большинстве случаев, становятся значительно меньше. Это факт. В этой статье полезная информация про типы счётчиков воды в системах водоснабжения, в том числе в квартирах.

      Типы счётчиков воды

      Прежде всего водомерные устройства различаются по принципу измерения расхода воды. В этой градации счётчик воды может быть:

      • Тахометрический;
      • Вихревой;
      • Электромагнитный;
      • Ультразвуковой.

      Посмотрим особенности действия и использования каждого типа счётчика.

      Тахометрические счётчики

      Принцип действия тахометрических счётчиков учёта расхода воды основан на измерении скорости вращения или количество оборотов элемента счётчика, вращающегося в потоке расходуемой воды.

      Элементом вращения является крыльчатка или турбина. Лопасти крыльчатки вращаются при напоре воды, а считывающее устройство измеряет количество оборотов или скорость вращения.

      Конструкция данного типа прибора с крыльчаткой проста (читать: Устройство водяного счётчика), однако может использоваться только в системах с трубопроводами 15 или 20 мм.

      Данные водомеры (с крыльчаткой) рекомендованы для объектов с малым водопотреблением, в жилых помещениях, небольших производствах, квартирах, частных домах и коттеджах, офисах и др.

      водомеры с крыльчаткой

      водомеры с крыльчаткой

      В турбинных тахометрических счётчиках (счётчик Вольтманна), вертикально вращающаяся крыльчатка, заменена горизонтально вращающейся турбиной. Это позволяет избежать перекосов и использовать прибор при более высоком давлении и расходе.

      Турбинные сухоходные счётчики могут использоваться на трубопроводах диаметром Dу от 40 до 250 мм,с расходом воды 15–500 кубов в сутки.

      В этом месте обратим внимание на понятие «сухоходные счётчики». В сухоходных счётчиках механизм измерения защищён от потока воды походящего через счётчик. Вода вращает крыльчатку или турбину, а их вращение через магнит передаётся измерительному механизму.

      Сухоходные счётчик могут быть одноструйными или многоструйными. В многоструйных приборах вода перед попаданием на вращающих механизм разделяется на несколько струй. Это повышает точность измерений, за счёт снижения погрешностей турбулентности.

      Тахометрический счётчик учёта горячей воды должен обязательно быть сухоходным.

      Сухоходный счётчик

      Счётчик сухого типа

      В мокроходных счётчиках механизм считывания показаний не отделён от потока воды. Такие счётчики дешёвые, но очень чувствительны к частоте потока.

      счётчик мокрого типа

      счётчик мокрого типа

      Вихревые счётчики воды

      Принцип работы данных приборов учёта основан на считывании пульсация давления воды в потоке. Приборы подобного типа не так просты в устройстве, чувствительны к сторонним шумам и колебаниям и требуют чистую воду. Не могут использоваться в агрессивных средах, и в трубопроводах больших диаметров.

      Вихревые счётчики узко специализированны и не используются в жилых помещениях.

      Ультразвуковой счётчик воды

      В данных приборах ультразвуковой сигнал движется в двух противоположенных направлениях: по потоку и против потока. Разница по времени прохождения двух сигналов, даёт возможность определить объём проходящей воды. Данные счётчики бывают: наружные, так и врезные.

      Используются ультразвуковые водомеры в потоках агрессивных жидкостей. У них нет верхних границ давления и температур.

      Отлично подходят ультразвуковые счётчики для измерения объёмов сточных вод на предприятиях.

      Электромагнитные счётчики воды

      В данных счётчиках учёта отсутствуют вращающиеся элементы. Магнит прибора взаимодействует с потоком воды и позволяет считать её расход.

      Отличают электромагнитные счётчики высокая точность измерения и высокая стоимость.

      Используются, как общедомовые счётчики и счётчики учёта в пищевой промышленности. Работают в сточных водах.

      типы счётчиков воды – электромагнитные счётчики воды

      Электромагнитные счётчики

      Заключение про типы счётчиков воды

      В статье мы посмотрели какие бывают типы счётчиков воды в системах водоснабжения. В квартирах и частных домах используются тахометрические счётчики учёта с крыльчаткой, мокрого или сухого типа для ХВС и обязательно сухого типа для ГВС.
