Инструкция по заправке и восстановлению картриджа Brother TN-2175

Картридж TN-2175 – это высококачественный расходный материал монохромного типа. Используется исключительно на лазерных принтерах японского бренда Brother. Расходник характеризуется отличными свойствами печати и большим запасом красящего вещества. Ресурс Brother TN-2175 составляет 2600 страниц. При этом его можно неоднократно заправлять, а также восстанавливать, в случае выхода из строя какой-то части картриджа. В этой статье мы предоставим Вам инструкции по заправке и восстановлению лазерного картриджа Brother TN-2175 (жмите, чтобы ознакомиться с инструкцией по восстановлению drum-rкартриджа Brother DR-2175).

Чем отличается заправка от восстановления картриджа Brother TN-2175

Заправка лазерного картриджа – это процесс пополнения красящего вещества (тонера), который обычно не сопровождается полной разборкой расходника. Он осуществляется по окончанию тонера в картридже. Этот способ отлично подходит тем, кто не хочет тратить деньги на новый картридж TN-2175. Однако стоит учесть, что качество печати с каждой новой заправкой будет заметно снижаться. Поэтому со временем нужно будет сменить расходник или осуществить работы по восстановлению старого изделия.

Восстановление лазерного картриджа – это процесс, который включает в себя не только заправку расходного материала, но и замену некоторых изношенных деталей (например, шестеренок, ракеля, валиков и т.д.). Кроме того, во время восстановления картриджа осуществляется его полная чистка. Это способствует улучшению качества печати, а также избавляет отпечатки от наличия полос, пробелов, пятен и прочих негативных эффектов.

Инструкция по заправке картриджа Brother TN-2175

Прежде, чем заправить картридж TN-2175, потребуется тщательно подготовить рабочее место. Убрать все лишнее и накрыть чем-то стол (можно обычной бумагой формата А4, газетой или пленкой). Также потребуется взять инструменты и расходники, необходимые для пополнения красящего вещества. Для заправки лазерного картриджа Вам потребуется:

Баночка с универсальным тонером Brother. В ней хранится красящее вещество, необходимое для заправки картриджа TN-2175.
Плоская отвертка. Используется для снятия крышки с заправочного отверстия.
Воронка. Если у баночки нет специального наконечника, то применяется для засыпания тонера в бункер картриджа.
Канцелярский нож. Нужен для срезания защитной наклейки с крышки заправочного отверстия.

После подготовки можно приступать к процедуре заправки картриджа TN-2175, которая осуществляется следующим образом:

1. Выньте пустой картридж с барабаном из МФУ. Затем на блоке найдите небольшой рычаг (обычно слева), нажмите на него и приподнимите расходник за ручку. Таким образом, Вы извлечете картридж с бункером для тонера из блока фотобарабана.

2. Найдите заправочное отверстие. Оно находится на боковой части картриджа.

3. Удалите наклейку с отверстия для заправки, чтобы освободить крышку. Для этого возьмите канцелярский нож и аккуратно обрежьте ее. Делайте это аккуратно, чтобы не повредить корпус картриджа.

4. Вставьте отвертку под крышку и откупорьте ее. Предварительно подложите лист бумаги или газету, чтобы тонер не рассыпался по всему столу.

Читайте так же:

Какой счетчик для сада

5. Высыпьте остатки тонера из бункера. Также можно попробовать удалить остатки тонера пылесосом.

6. Вставьте воронку в отверстие и аккуратно засыпайте тонер в бункер, так чтобы он заполнил 3/4 пространства.

7. Используйте для заправки тонер следующих марок: HL-1030, 1031, 1230, 1240, 1250, 1270, 1440, 1450, 1470, 2030, 2040, 2070. Также можно использовать красящее вещество универсального типа.

8. Закройте крышкой отверстие бункера с тонером. Проверьте, чтобы крышка прилегла плотно к горловине (не было зазоров, перекосов и прочих недостатков), иначе красящее вещество будет высыпаться.

9. Соедините картридж с блоком фотобарабана. Не забудьте защелкнуть рычажок.

10. Подвигайте влево-вправо каретку зеленого цвета (5-6 раз), чтобы очистить нить коротрона от остатков тонера и налипшей бумажной пыли. Оставьте зеленую каретку в правом углу.

Важно: Заправку тонером лазерного картриджа следует осуществлять в хорошо вентилируемом помещении.

«Инструкция по заправке картриджа Brother TN-2175 предоставлена Романом Торчилиным»

Проблема указанного способа заправки в том, что со временем крышка заправочного отверстия разбалтывается, и тонер начинает высыпаться. В связи с этим, есть другой вариант пополнения красящего вещества. Однако такой процесс заправки картриджа TN-2175 во много раз сложнее. Подробности смотрите в специальном видео по заправке картриджа Brother TN-2175:

Внимание: В видеоинструкции показано выкручивание винтов с помощью электродрели. Однако на практике, вместо нее лучше применять обычную крестовую отвертку. Дело в том, что без должного опыта, Вы можете не почувствовать подходящего момента остановки дрели и тем самым сорвать резьбу. В самом неблагоприятном случае по корпусу и вовсе пойдут трещины (особенно это касается процесса завинчивания).

Инструкция по восстановлению картриджа Brother TN-2175

Восстановление картриджа для принтера Brother HL-2140 (и других схожих моделей) также нужно начинать на заранее подготовленном рабочем месте. Помимо этого, Вам потребуется следующие инструменты и расходник:

Ватный тампон. Нужен для протирки загрязненных труднодоступных частей картриджа.
Плоская и крестовая отвертка (электродрель). Плоская – используется для снятия защелки вала проявки. Крестовая или электродрель нужны для отвинчивания винтов с боковой крышки и ракеля. Напоминаем, что электродрелью пользоваться нужно крайне осторожно.
99% изопропиловый спирт. Необходим для снятия налипшего тонера и прочей грязи с дозирующего лезвия.
Баллон со сжатым воздухом или пылесос. Применяются для уборки отработанного тонера. Баллон с воздухом использовать только в мастерской с хорошей вентиляцией.
Баночка с тонером и различные детали для замены. Расходники, которые потребуется заменить во время восстановительных работ картриджа TN-2175.

Как только подготовите все необходимое, можете приступать к восстановлению картриджа Brother TN-2175. Делается это следующим образом:

Действия

Изображения

Открутите 3 шурупа, которые скрепляют боковую крышку с основой картриджа.

Установите в верхнее положение шестеренку-маятник, которая находится на боковой крышке. Стартовые картриджи, которые продаются в комплекте с принтером, не снабжены такой шестеренкой.

Снимите пластиковый черный колпачок с наконечника вала проявки.

С помощью маленькой плоской отвертки Отведите фиксатор крепления вала проявки с помощью плоской отвертки.

Читайте так же:

Договор найма квартиры установка счетчиков

Приподнимите вал проявки за шестеренку и извлеките его из картриджа. Очистите ролик с помощью сжатого воздуха или пылесоса, а также протрите чистой безворсовой тканью.

Снимите крышку бункера и тщательно удалите из него все остатки тонера сжатым воздухом или пылесосом.

Очистите поролоновый ролик подачи сжатым воздухом или пылесосом. Очень важно тщательно очистить этот валик, в противном случае после заправки на печати будет виден грязный фон.

Очистите дозирующее лезвие. Выступающую часть лезвия протрите ватным тампоном и 99% изопропиловым спиртом, остальное можно просто пропылесосить. После очистки убедитесь, что на лезвие не осталось волокон.

Соберите картридж в обратном порядке. Наполните бункер соответствующим тонером.

Убедитесь, что шестеренка-маятник установлена в верхней позиции, перед тем как устанавливать боковую крышку. Это необходимо для распознавания картриджа Brother TN-2175 принтером как нового.

Внимание: Данные инструкции не являются руководством к действию. Для заправки и восстановления картриджа TN-2175 мы советуем обратиться к специалистам. Наша компания не несет ответственности за поломку картриджа или оргтехники в результате ее самостоятельного ремонта.

Заправка картриджа Brother TN-2090/2235/2275

Работу следует проводить в перчатках с использованием специального оборудования.

2275

Целиком картридж разделяется на 2 части: драм-картридж и заправочный отсек. Нам потребуется заправочный отсек (далее просто картридж).
На торце картриджа имеется пробка, она скрыта под наклейкой, исполняющей роль пломбы. Аккуратно подрежьте пломбу с двух сторон, откройте пробку.

Тщательно очистите внутренность картриджа специальным пылесосом. Если пылесоса нет, можно аккуратно вытрясти содержимое над пакетом или мусорным ведром, постукивая картридж по всей поверхности. После очистки, засыпьте тонер соответствующей модели (примерно 60-70 гр.) в отверстие и закройте пробку.

Внимание! Данные действия рекомендуется проводить после чистки картриджа, но до заправки тонером! Если на магнитном вале (черный вал расположен от края до края) видны полосы «без тонера», то следует почистить дозирующее лезвие (не пугайтесь названия, оно не острое, это формальность, т.к. оно счищает с магнитного вала лишний тонер). Для начала необходимо открутить 3 винта, которые закрепляют крышку.

Затем отжать 2 защелки и снять крышку. Запомните расположение всех шестеренок, т.к. их нужно снять и отложить в сторону, потому что, они могут слететь и потеряться. При помощи отвертки с прямым шлицем подденьте белую защелку крепящую магнитный вал. Она находится слева от магнитного вала если картридж повернут к Вам лицевой стороной. Приподнимите защелку и вытяните магнитный вал в левую сторону, если выходит туго, то вал можно прокручивать при вытягивании.

Теперь, когда вал отсоединен от картриджа, можно приступать к чистке лезвия. Лучше всего «нагоревший» тонер счищать старой и не нужной пластиковой картой, подойдет и не нужный медиатор от гитары. Легкими движениями с минимумом прикладываемой силы (лезвие легко поддается деформации, если оно погнется, то появятся дефекты печати) соскрести «нагоревший» тонер. Остатки тонера можно убрать тряпичной салфеткой или мягкой бумажной салфеткой смоченной в любой спиртосодержащей жидкости.

Читайте так же:

Может ли контролер фотографировать счетчик

Дайте лезвию просохнуть или помогите ему в этом с помощью сухой салфетки. После всех действий по чистке лезвия, нужно поставить магнитный вал на место. Металлический сердечник вала нужно поместить в отверстие с правой стороны картриджа, а с левой стороны нужно попасть шестерней магнитного вала в паз и опустить защелку на место. Все снятые шестеренки установите на их места.

Для корректной работы картриджа рекомендуется установить шестерню- «флажок» сброса отпечатанных страниц. Это нужно для того, чтобы избежать появления сообщения на дисплее о закончившемся тонере или замены картриджа. Сразу после установки шестеренок можно приступить к установке «флажка». Поставьте картридж на правый торец(тот что с пробкой) и поверните его лицевой стороной к себе. на торце что оказался сверху есть 2 свободных штырька: левый верхний штырек- для пружинки, штырек ниже и правее- для «флажка». Установите пружинку и «флажок» как показано на фото.

Поставьте крышку на место. Убедитесь, что крышка защелкнута и стоит ровно. Закрепите ее двумя винтами. Повторите действия из пункта №5 если принтер все равно показывает сообщения о тонере или замене.

Флажок сброса счетчика картриджа Brother TN-2010/TN-2080/TN-2235 (с пружиной)

Кол-во:
В наличии
Характеристики:

Прочие
Артикул	RTN-2010

Картридж Cactus CS-TN2275S для Brother HL 2240/2250/2270 MFC 7360/7460/7860/7060 — отзыв

Для своего МФУ Brother DCP-7070DWR уже несколько лет покупала фирменные картриджи Brother. Но они постоянно дорожали. Каждый последующий примерно на 200-300-500 рублей. Пару месяцев назад, когда «родной» картридж стал стоить 3700, задумалась о том, чтобы попробовать совместимый аналог. Выбрала фирму Cactus, потому что уже покупала их совместимые картриджи для струйного принтера.

Упаковка выглядит очень неплохо: яркая, прочная картонная коробка.

Картридж совместим с несколькими моделями принтеров и МФУ Brother. Все модели перечислены на коробке и в описании.

Сделан, конечно, в Китае. Это честно указано.

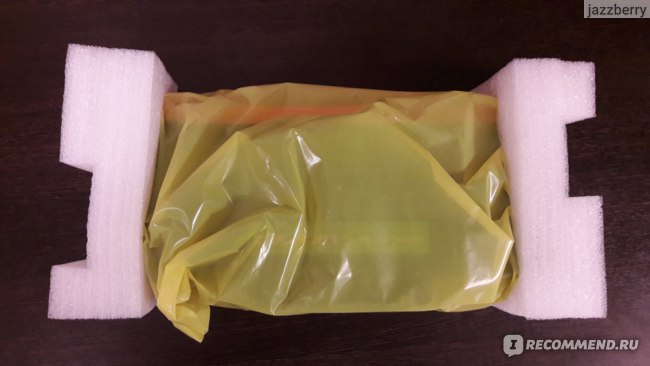

Внутри нет жёстких пенопластовых прокладок, как в фирменной упаковке Brother. Но есть мягкие прокладки из белого губчатого материала. Сам картридж завёрнут в тонкий пакетик.

Картридж Cactus внешне похож на фирменный, хотя есть отличия в мелочах. На следующем фото сверху отслуживший Brother, снизу — Cactus.

На картридже есть защитные накладки, которые нужно снять перед установкой. С установкой проблем не было, всё написано в инструкции, да и вставляется он так же, как и родной. Встал чётко, без усилий.

Читайте так же:

Счетчик zenner mtw n

Вот как выглядит всё внутри принтера в сборе:

Ну и самое главное — качество печати. Оно отличное: буквы чёткие, ровные, яркие. Ничего не расплывается и не размазывается. Печатаю уже месяца два, всё пока устраивает. По поводу количества страниц смогу сказать позже, когда он будет заканчиваться.

Вот примеры напечатанных страниц:

В общем, качество картриджа Cactus CS-TN2275S очень хорошее. Учитывая, что цена его в несколько (а точнее в СЕМЬ) раз ниже фирменного, буду с удовольствием пользоваться им!

Флажок сброса счетчика картриджа brother tn 2275

Вы здесь: Главная ЗИП Запасные части для картриджей Brother Флажок сброса и боковая крышка для Brother TN-2275, купить по низкой цене

ОБЗОР
ХАРАКТЕРИСТИКИ
ОПЛАТА
ДОСТАВКА

В процессе использования принтеров со временем возникает необходимость установить флажок сброса. Этот элемент выполняет функции сброса счетчика напечатанных страниц. Если нужен флажок сброса и боковая крышка для Brother TN-2275, то мы можем предложить его вам на нашем сайте. При невысокой цене деталей, они отличаются высоким качеством, поэтому может обеспечить бесперебойную печать текстов, графиков, изображений.

Основные особенности

Внешне флажок сброса для принтера представляет собой пластмассовую шестеренку, а боковая крышка имеет вырез для неё. В оригинальной крышке выреза нет, поэтому если Вы не хотите резать пластик, то купите готовый конверсионный комплект. Принцип работы элемента заключается в том, что он нажимает на датчик в принтере с определенным интервалом. Принтер воспринимает это как то что вставлен новый картридж и сигнализирует 100% тонера. Остается заправить картридж тонером и можно печатать.

Конверсионный комплект для Brother TN-2275 – лучшее решение проблемы, если принтер или МФУ пишет что тонер закончился. Они идеально сочетает в себе цену и качество. Готовая продукция два раза проходит проверку качества: после схождения с конвейера и по прибытию на наш склад.

В чем преимущества?

Купить шестерню сброса и боковую крышку для Brother TN-2275 без переплат можно, если приобрести его у нас. Товары для печати востребованы на рынке. При покупке и эксплуатации флажка Вам нужно:

Открутить болты оригинальной боковой крышки и снять её;
Установить флажок с пружинкой;
Установить новую боковую крышку;
Закрутить болты обратно.

Модели к которым подходит шестерня сброса и крышка Вы можете посмотреть в разделе «ХАРАКТЕРИСТИКИ».

Картридж Brother TN-2080 для принтеров и МФУ Brother DCP-7055/ HL-2130;

Картридж Brother TN-2090 для принтеров и МФУ Brother DCP-7057/ HL-2132;

Картридж Brother TN-2235 для принтеров и МФУ Brother DCP-7060/ 7065/ 7070/ MFC-7360/ 7860/ HL-2200ser/ 2230/ 2240/ 2250/ 2270/ FAX-2845/ 2940;

Картридж Brother TN-2275 для принтеров и МФУ Brother DCP-7060/ 7065/ 7070/ MFC-7360/ 7860/ HL-2200ser/ 2230/ 2240/ 2250/ 2270/ FAX-2845/ 2940.

Наличный расчет. Оплата производиться в наличными денежными средствами в пункте выдачи или курьеру. При наличном расчете дополнительная комиссия за оплату не взимается. Нами выдается товарный чек. При оформлении заказа выбираете «Наличный расчет» и оплачиваете наличными деньгами при получении.

Оплата банковской картой. Оплата производиться любой банковской картой (VISA, VISA Electron, MasterCard, Maestro) на сайте, после подтверждения заказа. При оплате банковской картой Вас автоматически перенаправит на сайт банка Авангард, где вы вводите свои данные банковской карты и подтверждаете оплату. Данные Вашей карты обрабатывает банк, доступа к данным мы не имеем.

Наложенный платеж. Наложенный платеж используется Почтой России и курьерской службой DPD. Мы отправляем Ваш заказ, и Вы можете забрать свою посылку оплатив стоимость товара и доставку в Вашем населенном пункте. Преимущество наложенного платежа, в том что, Вы оплачиваете посылку после того как ее проверили.

Безналичный расчет для юридических лиц. После подтверждения заказа на указанную Вами электронную почту приходит счет-оферта, который вы оплачиваете с расчетного счета Вашей фирмы. При поступлении денежных средств на наш счет, с вами связывается менеджер и уточняет информацию. Оригиналы документов (Счет-оферта и товарная накладная) передаются Вам с посылкой.

Банковский перевод. После подтверждения заказа на указанную Вами электронную почту приходит квитанция с нашими реквизитами для оплаты. Оплату можно осуществить в любом банке.

Подробнее о способах оплаты, Вы можете прочитать в разделе «ОПЛАТА» .

Курьером . Мы осуществляем доставку заказа нашим курьером в удобное для нас и для Вас время. Доставка курьером производится в течении 2 рабочих дней с понедельника по пятницу.

Получение в нашем офисе. Получите заказ в удобное для Вас время в нашем офисе. Вы можете забрать заказ с понедельника по субботу.

Курьерская служба DPD. Доставка курьерской службой DPD. Получайте заказ в пункте выдачи или с доставкой курьером до Вашей двери. После отправки заказа мы предоставляем Вам трек номер, с помощью которого вы можете отслеживать местонахождение посылки. При оформлении заказа, стоимость доставки рассчитывается автоматически, выберите населенный пункт (город, поселок и др.), а так же адрес для самовывоза или доставки до двери.

Почта России. Стандартная наземная доставка Почты России. Получайте заказ в Вашем почтовом отделении. Доставка курьером, до почтового отделения отправителя, производится в течение двух рабочих дней. Узнать сроки поставки и отслеживать заказ, Вы можете на сайте «Почта России». Полная стоимость доставки рассчитывается автоматически при оформлении заказа.

Транспортная компания. Доставка курьером до транспортной компании производится в течении двух рабочих дней. Вы оплачиваете доставку самостоятельно по тарифам транспортных компаний при получении заказа. Узнать сроки поставки и отслеживать заказа Вы можете на сайтах транспортных компаний.

Подробнее о способах доставки, Вы можете прочитать в разделе «ДОСТАВКА» .
