Щиток, счетчик, автоматы и розетка

Щиток, счетчик, автоматы и розетка

Так как в гараже не было вообще света первоначально нужно было установить счетчик и протянуть проводку до него.
Как всегда мое везение на "ЧУДО мастеров" было в действии.
Электрик из кооператива, человек довольно странный, учитывая что он и живет в кооперативе, на втором этаже своего гаража. Ну да ладно. Отдал ему счетчик автоматы и розетку с щитком с договоренностью о том, что он укомпонует все оборудование в щиток, причем на следующий день все готовое будет стоять у меня в гараже (в среду). Попросил 1000р.
Договорились и тут понеслась, то занят, то заболел, то еще какая срань!
В силу занятости на работе в течении недели не смог съездить дать ему пинков. И вот вечером в пятницу поехал к этому упырю, гонял этого м_дака по всему гаражу, говорит типа лошадь легнула (где он ее в гаражах нашел?!), после чего забрал все что купил и поехал домой.
Рано с утра сел компоновать щиток сам, хоть и брался делать в первый раз, но полностью был уверен, что сделаю идеально и вроде так и получилось)

Что мы имеем:
1. Двойной автомат на 25А (использовал в качестве рубильника), установлен до счетчика.
2. Два одинарных автомата по 25А, один на розетки по гаражу, другой на розетку в щитке.
3. Один автомат одинарный на 16А, на освещение в гараже.
4. Собственно сам щиток (почему-то мне визуально понравился металлический).
5. Счетчик Mercury 201.5.
6. Две нулевые шины, одна изолированная, используется в качестве общей разводки фазы и вторая соответственно по назначению для НУЛЯ.
7. 1 метр кабеля медного сечением 4.
8. 7 метров кабеля АВВГ алюминий сечением 6 (проводка до гаража очень старая протянута из алюминия).
9. Гофра (куча на халяву досталась).
10. Крепеж для гофры на стены.
11. Саморезы с дюбилем для крепления.

А теперь о главном!) Кусок металлической пластины, на которую я собственно и устанавливал элементы я обтянул пленочкой под шлифованный алюминий) от нечего делать)
и тут понеслась.

Крутим, вертим, гнем проводочки и делаем все по фэншую.

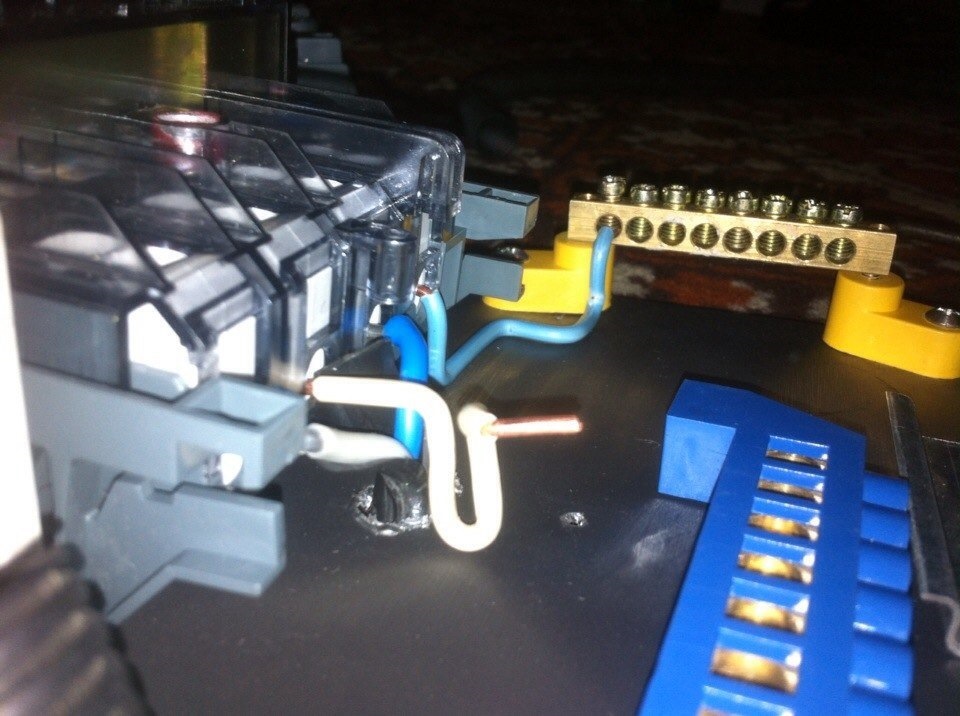

Спустя часа полтора все эллементы установлены так как хотелось и все очень аккуратно!

В субботу днем поехал в кооператив и дал пинков председателю, чтоб заставил того м_дака установить на стену собранный щиток и подключить к общей сети.
В моем понимании установить счетчик это значит скрутить провода с уличными и поставить пломбу.
По все видимости я заблуждался. Приперся этот великий электрик ставить счетчик со своим другом, видимо уже опасается меня). В общем я оставил этих упырей ставить счетчик и поехал во второй гараж, чтоб взять шмотки, буквально через три ряда гаражей в этом же кооперативе. Вернулся, а они все уже сделали, типа проверяй. Смотрю, а они пломбу не поставили, оказывается, что ее придет другой тип ставить, типа мне его еще ловить надо. Провод с гофрой повесили раком и просят тот рубль, что изначально договаривались. Пришлось этому электрику еще раз побегать, второй раз я не выдержал). С горем пополам я переставил заново щиток, уже ровно. Снял крепления с потолка и пустил провод по стене, а не по потолку. И вот начались дожди в Ростове и у меня собственно из-за того, что плиты перекрытий пустотные и их пустоты смотрят в сторону фасада гаража, а электрики еще и дырки зафигачили прям в них, стал течь потолок вдоль ворот гаража(((( Не зря копоти дал этому упырю. Временно подмазал герметиком, жду тепла, чтоб перекрыть всю крышу.

Времени сделать фото не было. Поэтому я освещу это в следующих записях.

А мораль сей басни такова, что пока не дашь ПИНКОВ никто не хочет работать, а когда дашь работаю, но все равно раком!

Как правильно выбрать автомат для замены старого в электрощите

Ничто не вечно в этом мире и автоматические выключатели которые работают в домашних электрощитах рано или поздно выходят из строя. Начинаются проблемы с электроснабжением, они постоянно выбивают или вовсе не работают. В этой статье я расскажу, как правильно выбрать автомат для замены старого в электрощите. Чтобы предотвратить высказывания «экспертов» о стиле изложения в статье заранее отмечу, что она ориентирована на домашнего мастера, который захотел отревизировать электрощит.

Содержание статьи

5 признаков того, что нужно заменить автоматический выключатель

Для начал рассмотрим, как определить исправность автомата и причины, по которым возникают неисправности. Есть 5 основных проблем с автоматическими выключателями в электрощитах, если рассматривать их на бытовом уровне и простым языком, разумеется.

1. Ложные срабатывания и отключения при прежней нагрузке.

2. Флажок автомата не взводится при попытке включения, заклинен или возвращается в отключенное состояние.

3. Корпус выключателя обуглился, почернел или его повело, заметны следы оплавления.

4. Сошла изоляция с подключенных к нему проводов и проблемы с постоянными срабатываниями.

5. Флажок взводится, но напряжения нет.

Начал выбивать автомат, при том, что нагрузка не изменилась. Наблюдается периодическое отключение автоматического выключателя, при этом вы не используете новых электроприборов и не стали подключать больше потребителей одновременно? Вероятно, что пора его заменить или хотя бы попробовать зачистить и протянуть контакты в клеммниках.

Дело в том, что плохой контакт представляет собой повышенное переходное сопротивление в месте соприкосновения токоведущих частей. Когда через такие контакты протекает ток, выделяется тепло. В результате тепловой расцепитель может ложно срабатывать при прежней нагрузке.

То же самое происходит при окислении цоколя автоматических пробок, которые и сейчас часто встречаются в быту.

По этим же причинам и греются подключенные провода и на них оплавляется изоляция. Такой же результат может быть и из-за перегрузки, поэтому прежде чем принимать решение о замене автомата проверяйте проводку на утечки и короткие замыкания, а также потребление тока, сделать это можно токоизмерительными клещами.

Варианта в этом случае 2:

1. Если силовые контакты автоматического выключателя в удовлетворительном состоянии и исправны (что к сожалению, нельзя проверить на современных модульных изделиях для монтажа на din-рейку). То вероятно, что у вас плохой контакт в клеммниках. Не раз приходилось сталкиваться с такой проблемой, и она решалась извлечением всех проводов из клемм зачисткой жил и контактных поверхностей самих клеммников до характерного металлического блеска.

2. Проблема внутри автомата и в этом случае однозначно нужна замена.

Проблемы с включением

Случается, и так, что с виду нормальный и исправный автомат не включается. Выражается это либо в возврате флажка, когда он не фиксируется в верхнем положении. Здесь может быть, как поломка самого механизма, так и проблема с расцепителями. В любом случае единственное возможное решение — замена автомата.

Но это справедливо только в том случае если вы убедились в отсутствии коротких замыканий на линии. Сделать это можно как минимум прозвонив выходную фазу с нулём любой прозвонкой или мультиметром.

Внешние дефекты

Это особенно важная проблема. Если автомат с виду почерневший или оплавленный – его нужно обязательно заменить, даже если он «вроде бы как» выполняет свои функции. В большинстве случаев электрик не может проверить автомат на срабатывание электромагнитного и теплового расцепителей, так как приборы для проверки стоят дорого, а нарочно делать КЗ неизвестного по исправности автомата просто опасно.

100% гарантии что внешние дефекты не повлияли на полноценность работы защитного аппарата нет, так как такой сильный нагрев, который к ним привел, не мог произойти просто так.

Как выбрать новый автомат

Основные характеристики любого автоматического выключателя следующие (смотрите — Характеристики автоматических выключателей):

1. Номинальный ток (Амперы). Говорит о том какую нагрузку он выдержит. В быту наиболее распространены варианты — 6, 10, 16, 25, 32 ампера. Вводные автоматы могут быть и до 63А.

2. Время-токовая характеристика. Говорит о том, как быстро сработает автоматический выключатель и при какой кратности перегрузки по току. В домашних электрощитах чаще всего устанавливают автоматы классов B или C.

3. Ток короткого замыкания. Определяет износостойкость контакта и их коммутационную способность. То есть какой максимальный ток короткого замыкания они могут разорвать. Наиболее распространены автоматы с током КЗ в 4.5-6 кА (тысяч ампер).

Как и где обозначаются эти характеристики на лицевой панели автоматического выключателя было описано в статье Маркиовка автоматических выключателей

Итак, у вас вышел из строя автоматический выключатель и вам нужно пойти в магазин и купить новый с такими же характеристиками как у предыдущего, что может быть проще? Но рассмотрим 2 ситуации.

1. Маркировка стёрта, выгорела, оплавилась и её не видно.

2. Щит монтировали не вы и не уверены в правильности выбора его комплектующих.

В обоих ситуациях нужно понимать по какой логике выбирают автоматы вообще. В первую очередь стоит помнить о том, что автоматы защищают ПРОВОДКУ, то есть кабель, который подключен к светильнику, розетке, электроплите. Это значит, что нужно учитывать не подключаемую нагрузку, а именно нагрузочную способность элементов цепи.

Для розеток ставят автоматы с номинальным током в 16А, а на свет достаточно 6-10А. При этом приборы с токовой характеристикой «B» подходит для любых бытовых электроприборов.

Такие токи взяты не с потолка, вам достаточно подойти к ближайшей розетке и посмотреть, что на ней написано. Если её номинальный ток составляет 16А (больше распространены сейчас), то автомат должен быть 16А, если на розетке написано 10А — не сложно догадаться на сколько ампер должен быть автомат (по самому слабому звену в цепи, даже если проложен кабель 4 мм²).

Также и со светильниками. Редкий патрон, в который вкручивают лампу, рассчитан на ток и 6А, а если учесть, что в большинстве случаев используют светодиодные лампы, то необходимость в больших токах.

И только вводной автомат может быть выбран с характеристикой «С» с целью обеспечения селективности защит, если не удаётся её обеспечить по номинальному току, например, когда ввод ограничен 16 амперами. Хотя это скорее всего противоречит требованиям ПТЭЭП (п. 28.4) и ПУЭ (п. 1.7.79, 7.3.139).

Вообще выбор автоматического выключателя очень сильно зависит от токов коротких замыканий, а те, в свою очередь, от сопротивления петли фаза-ноль. Согласно вышеуказанным пунктам при КЗ автомат должен отключится не более чем за 0,4 секунды (по ПУЭ), при этом ток КЗ должен превышать уставку электромагнитного расцепителя (3…5 для ВТХ типа «B» и 5…10 раз для «C») на 10% (согласно ПТЭЭП).

И напоследок поговорим о коммутационной способности автомата или току короткого замыкания. Как уже было сказано, наибольшее распространение в быту получили автоматы способные коммутировать ток КЗ в 4,5 кА и в 6 кА. На лицевой панели автоматов они указаны в амперах, то есть 4500 или 6000 А соответственно.

Реальные же значения токов коротких замыканий в домашней электросети лежат в пределах 100-200 ампер, реже больше. Это значит, что подойдут автоматы с обозначением 4500 (4.5 кА). Однако, разные специалисты утверждают, что лучше ставить автоматы с током КЗ в 6 кА, из соображений, что его исполнение будет надежнее и качественнее.

Заключение

Итак, подведем итоги, как выбрать автомат для замены? Все вышеописанное я свел в простую таблицу выше.

Выбор автоматического выключателя. Характеристики автоматических выключателей.

Автоматический выключатель — это устройство, которое предназначено для защиты электрических сетей и потребителей подключённых в данную сеть от токов перегрузки и токов короткого замыкания(КЗ). Чтобы кабельные сети оставались в исправном состоянии, важно правильно произвести выбор автоматического выключателя. В сегодняшней статье мы расскажем, как выбрать автоматический выключатель и на что следует обратить своё внимание.

Как выбрать автоматический выключатель?

Прежде всего, при выборе автоматического выключателя следует обратить внимание на следующие важные критерии:

1. Номинальный ток автоматического выключателя;
2. Максимальная отключающая способность автомата;
3. Тип характеристики автоматического выключателя;
4. Селективность;
5. Количество полюсов;
6. Марка производителя.

Выбор автоматического выключателя. Автомат по мощности. Автомат напряжения.

Как известно, большинство людей полагает, что автоматический выключатель в первую очередь должен защищать устройства подключенные в сеть. Отсюда возникает популярный запрос, — «Выбор автоматического выключателя по мощности». На самом деле, всё обстоит несколько иначе. Первым делом автомат защищает электрический кабель, а затем уже потребителей. Отсюда появляется первый вывод:

Выбор автоматического выключателя по номинальному току.

Как правило, в идеальном варианте, номинальный ток автомата, должен быть на 45% ниже допустимого тока на который рассчитан кабель. Потому что тепловая защита автомата способна выдерживать токовые перегрузки от 13% до 45% в интервале времени до 1 часа. Таким образом, чтобы защитить кабель от возможного перегрева, следует использовать автомат с немного заниженным значением номинального тока.

Например: Кабель ВВГнг-LS 3×1,5 в зависимости от условий монтажа может выдерживать в нормальном состоянии ток до 21 А. Следовательно, номинальный ток автоматического выключателя к которому подключается данный кабель не должен превышать 16А.

Как видите, расчёты показывают, что в режиме максимальной перегрузки в сети, при использовании автоматического выключателя на 16 А, всё-таки возможен незначительный нагрев кабеля в течении короткого периода времени. Современные линейки автоматических выключателей предлагают автоматы с номинальным током 13 А. В частности, выбор автомата с данным номиналом, будет оптимальным решением для защиты кабеля ВВГнг-LS 3×1,5:

Таким образом, приходим к выводу, что номинальный ток автомата, должен быть минимум на 45% ниже, максимально допустимого тока на который рассчитан кабель:
Iном.автомата = Iном.кабеля /1,45

Выбор автоматического выключателя. Автомат отключения.

Итак, максимальная отключающая способность автомата — это характеристика, которая отражает уровень максимального тока, при котором автомат способен выполнять свои функции и не выходить из строя. Как правило, обозначается в кА и характеризует величину тока КЗ, которую автоматический выключатель должен выдержать и произвести отключение.

К примеру, в современных линейках автоматических выключателей наиболее часто встречаются автоматы со следующими параметрами максимальной отключающей способности:

• 4,5 кА;
• 6,0 кА;
• 10 кА.

Чем выше значение максимальной отключающей способности, тем надёжней и дороже автоматический выключатель. Чтобы выбрать оптимальную величину максимальной отключающей способности автомата, необходимо проанализировать, насколько далеко он установлен от источника питания (ТЭЦ, электростанции и т.п.). Величина тока короткого замыкания, будет снижаться по мере удалённости от источника электроэнергии. Чем ближе к источнику электроэнергии, тем больше величина тока КЗ, чем дальше от источника электроэнергии, тем ниже величина тока КЗ.

Как известно, на трансформаторных подстанциях, рекомендуют установку устройств на 10 кА. В общих распределительных щитах на 6 кА. В квартирных щитах автоматические выключатели на 4,5 кА. Однако, Вам никто не запрещает устанавливать в квартирных и домовых щитах устройства на 6 кА и 10 кА. Используя такие устройства, Вы повышаете надёжность системы и уровень своей защиты.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

1. B — от 3 до 5 ×In;
2. C — от 5 до 10 ×In;
3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

1. Выбор номинального тока автоматического выключателя;
2. выбор характеристики автоматического выключателя;

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

1. Однополюсные;
2. двухполюсные.

Для сети 400 В (380В):

1. Трёхполюсные;
2. четырёхполюсные.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Важно! Нельзя отключать нулевой проводник без отключения фазного! Запрещено подключение нулевого проводника к однополюсному автоматическому выключателю.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

Щиток электрический под счетчик и автоматы — конструкция и особенности выбора

Электротехнический шкаф защищает электрооборудование от внешнего воздействия (особенно на улице) от пыли, влаги, ветра.

В нём легко и компактно можно разместить элементы проводки, счётчик и предохранители.

Немаловажно и то, что щиток выполняет эстетическую функцию – он может быть выполнен в виде аккуратного ящика с открывающейся крышкой, или стеклянной дверцы, «утопленной» в стену. Оборудование не портит вид и недоступно детям.

Чтобы сэкономить на услугах электриков, можно собрать и установить щиток электрический под счётчик и автоматы своими руками. Как это сделать, будет подробно рассказано в статье.

Электрический ящик для автоматов: выбор

Есть множество характеристик, между которыми выбирают подходящий для себя электротехнический шкаф и коробку для электрических автоматов. Для дома и квартиры – это обычно небольшой компактный бокс для электросчетчика (размер будет зависеть от того, какие элементы планируется помещать в него).

• Навесной или настенный;
• Напольный (чаще применяются для крупных объектов).

1. Встроенный (скрытый).
2. Внешний (накладной, открытый).

Внешний проще крепить, его навешивают на саморезы.

Чаще такой шкаф используется при открытой проводке. Но можно и подвести скрытую, с задней стороны щитка.

Преимущество встроенных моделей в том, что они смотрятся эстетично, не выпирают, скрывают содержимое. Трудность в том, что придётся подготовить нишу в стене и проштробить каналы для прокладки кабеля.

По количеству автоматов, которые можно в нём разместить (от 2 штук, но может быть 12, 36, 54 и больше модулей). Большинство счётчиков сегодня подключают через несколько автоматов. Это, во-первых, удобно (например, если отдельно запитать свет, можно будет работать с ним, не обесточивая розетки).

Во-вторых, большинство сегодняшней энергоёмкой техники требует отдельного автомата по правилам эксплуатации. В-третьих, это даёт возможность экономить. Так, например, на маломощное оборудование можно выводить проводку меньшего сечения (которая стоит гораздо дешевле), а не использовать толстый кабель по всему дому.

Защитный ящик для счетчика

• металл;
• полиэстер.

Привычные металлические ящики для электросчетчика чаще бывают громоздкими и уступают лёгким полиэстеровым, которые обладают высокой пожарной защитой и часто делаются с прозрачной дверцей.

Класс защиты IP показывает степень изоляции приборов от влаги и пыли. Чем больше цифра после литер IP,- тем выше класс защиты. Например:

1. IP20 подойдёт для установки в квартире – крупные частицы пыли проникать не будут, а вот влагозащиты нет.
2. IP 21 – 23 можно ставить в неотапливаемом закрытом помещении, под навесом.
3. IP44 уже можно размещать на улице, но с дополнительной защитой, козырьком.
4. Самые защищённые электротехнические шкафы IP54 и 66 – их можно устанавливать на открытом воздухе, не боясь дождя и ветра

Конструкция щитка и элементы щитка

Коробка для счетчика электроэнергии состоит из:

• корпуса;
• дверцы;
• дин-рейки (крепёжная планка для автоматов и счётчика);
• монтажных отверстий и подготовленных полуотверстий для проводки.

В пластиковых корпусах по боковым частям есть как бы намётки для отверстий, которые можно просверлить в тех местах, которые будут наиболее удобны владельцу. Либо это могут быть выламывающиеся лючки.

Металлические щитки имеют готовые отверстия.

Если требуется, внутри боксов устанавливают ОЗУ, или дополнительную розетку и другие элементы.

Электросхема и ее создание

1. От электростолба напрямую проводится ввод (подключить ввод к общей сети могут только электрики). Провода заводятся в щиток.
2. На DIN-планку монтируется электросчётчик.
3. От него на каждый провод ставятся автоматы.
4. Выходящие провода пропускаются через корпус щитка и разводятся по всему дому.
5. Заземление – обязательное условие. Это может быть трёхжильный кабель или отдельный провод, который пускается на «ноль».
6. Можно установить дополнительные автоматы. Подключаются они параллельно от входов двух основных пакетников.

Однако сейчас из-за множества случаев мошенничества, электрики могут наоборот потребовать, чтобы счётчик был подключен напрямую.

Монтажные работы и правила сборки

Для встраиваемых коробок для электросчетчика советуется сделать гипсокартонную фальш-стену, куда удобно будет его разместить, не прибегая к штроблению бетона (в несущих конструкциях это вообще запрещено).

В нишу помещается электротехнический считок, по бокам он «прихватывается» специальным клеем, саморезами или гипсом.

Прокладывается кабель. Для этого, можно штробить канавки, или закрепить проводку на стене с помощью кабель-канала.

Далее устанавливается счётчик. Некоторые модели в нижней части имеют язычок, который оттягивается, прибор одевается на ДИН-рейку и язычок защёлкивается.

Бокс для электросчетчика

Подключается счётчик. На нижней панели у него четыре выхода. Первый – ввод плюса, Второй – выход плюса. Третий – ввод минуса, четвёртый – выход минуса. Чтобы произвести подключение, край провода зачищается на 27 мм. Оголённый провод не должен выступать за пределы корпуса прибора, также и оплётка не должна заходить внутрь зажимающего контакта.

На корпусе счётчика должна быть клемма с символом «земля». К ней подводится ноль.

Основные автоматы можно пустить на самое мощное оборудование и сделать их на 32 Ампера. А для дополнительных веток уже можно поставить пакетники послабей (в зависимости от того, что именно будет через них подключаться). Также и кабель можно провести более тонкий, например, основной на 2,5 кв. мм, а более «слабая» ветка на 0,5 кв. мм.

Короб после монтажа

Чтобы подсоединить дополнительный пакетник, берётся небольшой отрезок провода (такого же сечения, что и на входе, чтобы они одинаково прижались). Концы зачищаются. Один конец зажимается вместе со входом в основной автомат, а второй перебрасывается на вход дополнительного. Также и со вторым основным. Каждая новая пара пакетников соединяется параллельно через предыдущую пару.

Заземление

В частных домах обычно в землю забивают до уровня грунтовой воды, штырь, к которому подсоединяют ноль. В доме всё в руках хозяина. Но как сделать заземление в квартире, если его нет?

До 1998 года наличие заземления не считалось обязательной составной схемы.

В подъездный щиток для электросчетчика и автоматов заводится пятижильный провод (для трёхфазного питания):

• 1,2,3, красные или коричневые провода – фаза (+).
• 4, голубой – ноль (-).
• 5, зелёный или жёлто-зелёный,- земля.

Или трёхжильный для однофазного питания, но земля (РЕ) здесь всё равно присутствует и проблем с подключением евроразеток не будет.

В старых же домах была схема TN-C. Отдельной земли не было, а заземление провода «ноль» осуществлялось на трансформаторной подстанции. Кабель в таких домах четырёхжильный (для трёхфазного питания):

• 1,2,3, красный – фаза(+).
• 4, голубой – ноль(-).

Для однофазного — это два провода (фаза и PEN).

Так как в нулевом проводнике объединяется два провода – ноль и земля (РЕ и N), его называют PEN- проводник. В домах с такой схемой отсутствуют заземляющие контакты в розетках.

Схема заземления в частном доме

Если нужно самостоятельно протянуть заземление, в квартире все розетки заменяют на «Евро», тянут отдельный кабель и соединяют его с домовым PEN-проводом (не желательно это делать самостоятельно, все вопросы – к главному инженеру УК).

Разделение внутри считка на защитный провод и нулевой делалось даже в старых советских щитках, но «занулиться» можно только если кабель на всей протяжённости не менее 10 мм (для меди) или 16 мм (для алюминия). И если в доме есть повторное заземление. Знать это может инженер УК.

Кстати, УЗО в системах TN-C ставить запрещено. Без заземления и без УЗО, люди в таких домах полностью лишены защиты от поражения электротоком. Делать заземление на отопление и уж тем более на газ – тоже категорически нельзя!

Из-за недостатка средств, электрокомпании делают дублирующее заземление на вводе в дом, а затем разделяют PEN провод на ноль и землю. Так или иначе, но схема TN-C будет исчезать из наших многоэтажек.

Заключение

Итак, выбирайте электротехнический шкаф по размеру своего электросчётчика, по количеству пакетников, которые будете устанавливать. Помните, что вызвать электриков придётся на двух этапах: при подключении к общей цепи и для опломбировки и программирования счётчика. Они могут всё проверить и составить необходимые бумаги.

Видео на тему
