Необходимость замены электрических счетчиков возникает не очень часто. Большинство производителей гарантирует до 16 лет работы прибора без отклонений от точности показаний. Но когда возникает необходимость купить счетчик электроэнергии, вместе с ней возникает множество вопросов о том, как сделать правильный выбор. Для того чтобы лучше ориентироваться во всех предложенных вариантах, необходимо понимать саму суть работы электросчетчика и все возможные модификации этого прибора.

Оглавление:

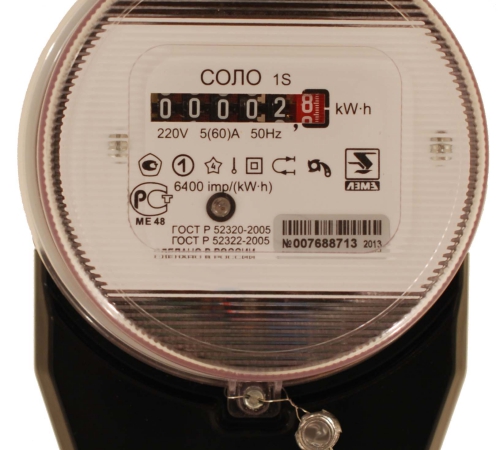

Индукционный счетчик

  • Первая характеристика приборов учета электроэнергии, которая делит их на две группы – это принцип работы. По данному признаку счетчики электроэнергии делятся на механические (индукционные) и электронные. Работа индукционного электросчетчика базируется на механике. В его конструкции есть две основные катушки – напряжения и тока. Обе эти детали излучают магнитное поле, которое воздействует на металлический диск и крутит его. Скорость вращения этого диска находится в прямой зависимости от интенсивности напряжения катушек. Вращаясь, диск крутит колесики с цифрами, которые и указывают количество израсходованной электроэнергии.

  • Индукционные приборы учета расхода электроэнергии имеют как недостатки, так и преимущества, но все же используются очень широко. Возможно причина этому возраст самой конструкции – электронные приборы появились относительно недавно. А возможно то, что на индукционный счетчик электроэнергии цена значительно ниже, чем на электронный.
  • Преимущества механических приборов – невысокая цена и длительный срок службы. Даже спустя 50 лет после установки, устройство зачастую продолжает функционировать в рамках заданного класса точности. Недостаток в том, что изначально класс точности не опускается ниже показателя в 2%.

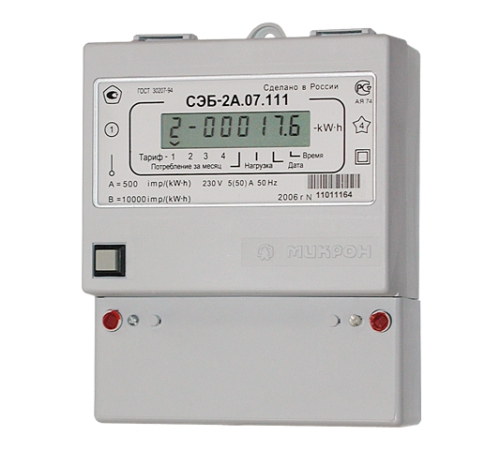

Электронный счетчик

Электронный счетчик по электроэнергии работает совершенно по другому принципу. В его конструкции совершенно нет механических составляющих, ток напрямую поступает на полупроводники и микросхемы, которые и ведут учет израсходованной электроэнергии. Вся информация в устройстве содержится исключительно в цифровом виде и также поступает на электронное табло, которым он снабжен.

Преимуществ у электронного прибора гораздо больше, чем у механического. Они составляют целый список:

  • Небольшие размеры устройства.
  • Возможность многотарифного учета показаний.
  • Простой переход на более высокий класс точности.
  • Наличие интерфейса, который позволяет встроить счетчик в автоматизированную систему контроля расхода электроэнергии.
  • Простое снятие показаний со счетчика.

Недостатков у электронных устройств подсчитывания расхода энергии всего два – более высокая цена и низкий уровень надежности. Объясняется это так – чем проще механизм, чем меньше в нем сложных микросхем, тем проще его эксплуатация и ремонт.

Технические характеристики счетчиков

Приведенная ниже схема наглядно демонстрирует классификацию приборов учета электроэнергии разных типов. Первое разделение счетчиков проходит по типу сети, к которой они подключаются. Здесь выделяют однофазные устройства и трехфазные.

  • Счетчик электроэнергии однофазный применяется в сетях, которые имеют только два провода и одну фазу. В данном случае учитывается не только количество проводов, но и общая нагрузка на сеть. Однофазное устройство справляется с потреблением тока до 10 кВ и выдает напряжение в стандартные 220 В. Потому именно такие счетчики используют в обычный частных домовладениях и квартирах. Однофазный счетчик применяется в трехфазной сети только в том варианте, когда на каждую фазу установлено отдельное устройство, то есть в таком случае счетчиков должно быть 3.
  • Счетчик электроэнергии трехфазный устанавливают, соответственно, на трехфазную сеть. Необходимость в таком оборудовании возникает на предприятиях с большим потреблением электроэнергии, в общих щитовых на многоквартирный дом и т.д. В частных домах устанавливается только в том случае, если есть в наличии приборы с большим потреблением энергии, например, регулярно используется сварочный аппарат. Трехфазная система дает на выходе 380 В и предохраняет помещение от перепадов напряжения.
  • Следующий фактор, по которому классифицируют приборы измерения уровня энергопотребления – тарифность. Производители предлагают приобрести как однотарифный так и двухтарифный счетчик электроэнергии. Существуют также многотарифные модификации. Суть данного устройства в том, что оно позволяет измерять количество потребленного тока по заданным тарифам в разное время суток. Такой подход к подсчетам позволяет значительно сократить расходы.
  • Еще одна характеристика электросчетчиков – тип энергии, замеры которой производятся. Приборы с одной фазой измеряют только количество проходящей через устройство активной энергии. Трехфазные работают по нескольким направлениям, они измеряют активную энергию, реактивную, а также направление потоков. Данные измерения помогают уменьшить затраты на электроэнергию, а также повысить ее качество, так как происходит компенсация количества реактивной энергии. Особенно полезно данное дополнение для промышленных зданий, в которых подключение электросчетчика проходит через трансформатор.
  • Если говорить об экономии электроэнергии, то сократить ее расход позволяет не только правильно подобранное и установленное оборудование, но и устанавливаемый на счетчик электроэнергии магнит. Данное устройство подходит для индикаторных приборов, оно просто замедляет или полностью останавливает движение вращающихся металлических частей. То есть ток продолжает поступать через счетчик в помещение, но учет его не ведется. Используя это, или другие подобные средства, следует помнить, что данный способ не является законным и облагается штрафами.
Читайте так же:
Счетчики электроэнергии трехфазные 200а

Критерии выбора электросчетчика

Разобравшись с основами устройства и классификацией электросчетчиков, приступают к изучению параметров их выбора. Чтобы приобрести оптимальный вариант прибора, необходимо знать некоторые данные об электрической сети в помещении, для которого он покупается, а также параметры самого прибора.

  • Приобрести счетчик на одну фазу или на три. Необходимая фазность прибора напрямую зависит от типа электрической сети в помещении. Чтобы получить эту информацию, не нужно обращаться в органы энергонадзора, достаточно внимательно изучить панель старого счетчика. Если на ней указаны цифры 220/230 В, то необходим однофазный прибор. Если же на ней стоит отметка 220/380 или 230/400 В, то необходим прибор для трех фаз. Для изменения фазности сети обращаются в отвечающую за энергоснабжение организацию и оформляют необходимые документы.
  • Номинальный ток прибора. В основном все посчитывающие расход электрического тока устройства функционируют в интервале нагрузки не более 50-60 А и мощности 15 кВт. Стандартные счетчики для частных домов имеют именно такой показатель номинального тока. Но если же характеристики электрической сети превышают потребление в 15 кВт, то необходим прибор с максимальной нагрузкой в 100 А. Эти данные указываются на вводном автомате помещения. Если на панели указана цифра до 40 А, то необходим счетчик с показателем 60 А. Если же данная цифра превышает значение в 40, то и прибор приобрести необходимо на 100 А. Не стоит устанавливать устройство с большим показателем, чем того требует электрическая сеть, так как это вызовет подозрения у отвечающей за энергоснабжение организации и счетчик придется заменить.
  • Прибор с одним тарифом или с несколькими. Данный критерий рассматривается в индивидуальном порядке. Зачастую поставляющие энергию компании предоставляют разную цену на ночной и дневной тариф. Необходимо узнать, есть ли возможность рассчитываться таким образом, а затем уже принимать решение об установке многотарифного счетчика. Если тарификация в ночное и дневное время одинакова, то многотарифный счетчик за электроэнергию расходы не сократит и будет попросту бесполезен.
  • Устройство с разными способами крепления. Данный показатель не влияет на работоспособность самого устройства, но поможет сделать процедуру его монтажа более простой. Два самых распространенных способа крепления – три винта или дин-рейка. Первый способ используется в обычных электрических щитах и встречается на всех индикаторных счетчиках и на некоторых электронных. Крепление с помощью дин-рейки используется только в электронных механизмах. Если приобретен прибор под рейку, то для нее необходимо купить и сам крепежный механизм, так как в стандартных щитовых его наличие не предусмотрено.
  • Наличие дополнительных функций. Некоторые модели электронных счетчиков имеют различные дополнительные функции. Среди них значится вывод на экран информации о токе, напряжении и частоте. Учет показаний счетчика в момент отсутствия в сети напряжения, подсветка и многое другое. Данные функции не сказываются на работоспособности прибора, но делают его эксплуатацию более удобной. Потому при покупке электрического счетчика на их наличие стоит обратить внимание.
  • Класс точности прибора. Также следует обратить внимание на класс точности счетчика, так как возможные погрешности не играют на руку потребителю. Бытовые приборы данный показатель имеют на уровне 2,0, что является для них наиболее оптимальным. Счетчики с классом от 0,5 подходят для быстропеременных нагрузок и устанавливаются в основном в промышленных зданиях.

Признанные торговые марки электросчетчиков

Бытовые счетчики электроэнергии – это один из тех приборов, за который не стоит переплачивать, покупая импортный товар. Зарубежные производители предлагают продукцию высокого качества, однако существуют российские торговые марки, которые предлагают приборы такого же класса, но за более умеренную цену. Российские счетчики сертифицированы и соответствуют всем стандартам качества, а точнее ГОСТам. Среди множества наименований выделяется несколько торговых марок, которые неоднократно тестировались различными компаниями и широко применяются на промышленных предприятиях и в частных домах.

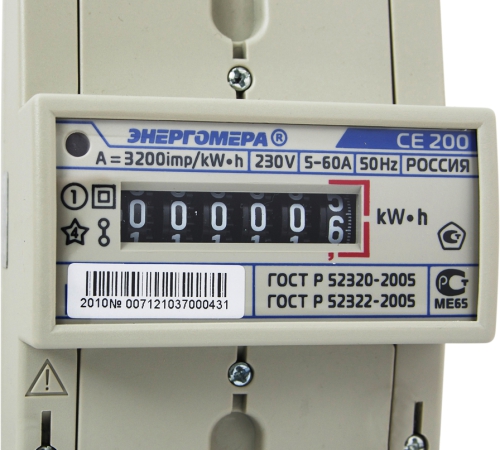

  • Энергомера. Основана компания была в Ставрополе, сейчас же изготовление продукции проходит на семи заводах, расположенных на территории России, Белоруссии и Украины. Основная специализация компании – приборы для учета расхода энергопотребления. Компания предлагает широкий ассортимент механических и электронных приборов. Цена на продукцию варьирует от 13 до 330 EUR. Особо выделяются такие серии:
    • Прибор с одной фазой и одним тарифом. Марка СЕ101, СЕ200, ЦЭ6807.
    • Прибор с одной фазой и несколькими тарифами. Марка СЕ102, СЕ201, СЕ205, СЕ208
    • Прибор с тремя фазами и одним тарифом. Марка СЕ300, СЕ302, ЦЭ6803, ЦЭ6804.
    • Прибор с тремя фазами и несколькими тарифами. Марка СЕ301, СЕ303, СЕ304, СЕ305, СЕ306, ЦЭ6850.

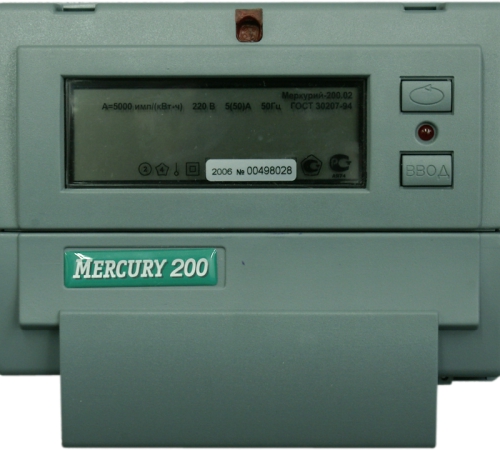

    • Счетчики «Меркурий» от компании Инкотекс. Первый завод был основан в Москве, сейчас же мощности распределены на 7 заводов, 3 из которых находятся за границей Российской Федерации. Компания занимается разработкой и производством различного электронного оборудования, представлены в ассортименте и счетчики электроэнергии. Основная направленность работы – высокотехнологическое наукоемкое оборудование. Под торговой маркой «Меркурий» представлены все возможные классы электросчетчиков.

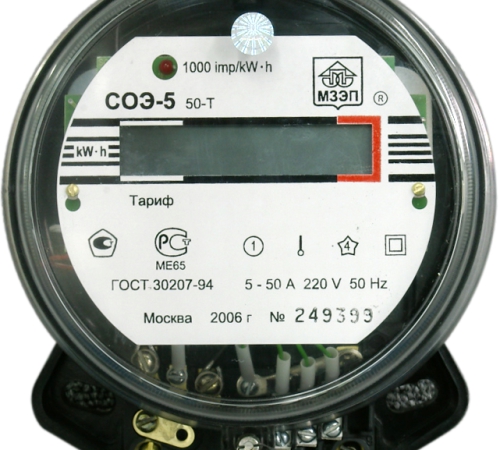

    • Московский завод измерительных приборов – МЗЭП. Основан в середине прошлого столетия. В ассортименте представлены не только электросчетчики, но и различная специфическая радиоаппаратура. Под торговой маркой выпускаются как электронные, так и механические счетчики электроэнергии. Индукционные счетчики представлены моделью СО-505, которая имеет одну фазу и один тариф. Цены на продукцию данной компании варьируют в диапазоне от 13 до 85 EUR. Электронные модели представлены следующими марками:
      • Одна фаза, один тариф – СОЭ-52.
      • Одна фаза, несколько тарифов – СОЭ-55.
      • Три фазы, несколько тарифов – СОЭ-561, 565.

      Ориентируясь на зарекомендовавших себя на рынке производителей, стоит также обратить внимание на производственные компании, которые работают неподалеку. Цены на их продукцию, как правило, оказываются гораздо ниже, а качество на том же уровне, что и у проверенных торговых марок. Также стоит поинтересоваться ценами на счетчики в организации, которая занимается поставками электроэнергии. Зачастую такие учреждения закупают оборудование оптом и предлагают своим потребителям весьма приятные цены на него.

      Чем отличется однофазное напряжение от трёхфазного

      Чем отличается трёхфазное и однофазное напряжение, от какой сети питаются наши дома и квартиры, и какие особенности есть у трёхфазной системы электроснабжения.

      Чаще всего потребитель не задумывается, от какой сети переменного тока запитана его квартира или частный дом. Это может быть однофазное или трехфазное подключение. Основными потребителями электрической энергии являются приборы, рассчитанные на напряжение 220 В. Сейчас стали производить и устанавливать бытовое электрическое оборудование на 380 В. В основном это электроплиты в высотных зданиях. А в частном домовладении при обустройстве мастерской, где применяются станки с подсоединением к трехпроводной электрической линии. В этой статье мы разберемся в отличиях однофазного напряжения и трёхфазного.

      От какой сети питаются наши дома и квартиры

      Большинство квартир и частных домов используют однофазное подключение к электросети. При этом общие нагрузки потребителя не превышают 10 кВт. На долю таких подключений приходится порядка 90% всех электроприемников.

      Остальные 10% используют трехфазное подключение. Его используют если необходимо подсоединить нагрузку мощностью более 10 кВт. Для этого применяют сети переменного тока на 380 Вольт.

      К ним относятся жители коттеджей или частных домов и владельцы квартир, где установлены электроплиты или другие приборы, рассчитанные на подключение 380 В.

      Главные отличия

      Общим фактором является количество проводов и напряжение. На этом отличия и заканчиваются. Однофазное подключение характеризуется подведением к дому или квартире двух/трех проводов (фаза, ноль, заземление). Обычно сечение проводников составляет 4-6 мм 2 . А в доме используют проводку 1,5-2,5 мм 2 .

      При этом оно ограничено по максимальной мощности потребления, которая не должна превышать десяти кВт. Могут возникнуть трудности с подключением потребителей, рассчитанных на трехфазное напряжение. При подключении потребуются дополнительные устройства, а также нужно быть готовым, что произойдет потеря мощности.

      Обычно к многоквартирному дому подводится три фазы, а в каждую квартиру приходит только одна фаза. При этом стараются распределять нагрузку пропорционально, исключая перекос фаз. Так же учитывают то, что напряжение 220В является менее опасным чем 380В, с точки зрения техники безопасности.

      Если потребитель планирует подключение к электрической сети с выделенной мощностью более десяти кВт — необходимо использовать трехфазное напряжение.

      Отличие в этом случае заключается в подведении к дому или коттеджу кабеля с четырьмя/пяти жилами. В чем состоит отличие от двухпроводного подключения. В этом случае потребитель получает две величины напряжения: линейное будет равно 380 В, а фазное — 220 В.

      Замер производят следующим образом. Фазное напряжение меряют между нулевым проводником и каждой фазой попеременно, линейное замеряют между фазами.

      На рисунке снизу показано, как измерить фазное и линейное напряжение.

      Чем отличется однофазное напряжение от трёхфазного

      Следует учитывать, что в коттеджах, где установленная мощность превышает десять киловатт, но отсутствует трехфазная нагрузка, активная мощность должна распределяться между фазами равномерно.

      В этом состоит разница при однофазном подключении, распределять мощности нет необходимости.

      На нижеприведенном рисунке представлена схема подсоединения однофазной равномерно распределенной по трём фазам нагрузки и формула зависимости линейного напряжения от фазного.

      При этом не требуется использовать коммутационное оборудование (автоматы, пускатели) на большие токи. Чаще трехфазная сеть применяется для промышленных предприятий, магазинов, офисных помещений.

      Встречаются ли однофазные сети в чистом виде

      Энергосистема нашей страны рассчитана на использование трехфазной сети. Все генераторы на электростанциях вырабатывают три фазы. Это относится к гидроэлектростанциям, АЭС, тепловым, приливным и т.д.

      Такая схема передачи энергии на большие расстояния наиболее экономична. Для передачи аналогичной мощности при однофазной линии, потребуются провода большого сечения. Поэтому однофазные сети для передачи электроэнергии не применяются.

      На нижеприведенном рисунке представлена схема передачи электроэнергии от ТЭЦ к потребителю.

      Однако, однофазные электросети широко используются как аварийные источники питания. Для этого применяются бензиновые или дизельные электростанции. Устанавливают на объектах, где недопустимо отключение электроэнергии. Например, для запитывания электроэнергией больниц (это отделения реанимации или операционные), телефонных станций, систем оперативного оповещения и т.п. Для мощных потребителей используются трехфазные дизельные генераторы.

      «Чем трёхфазный электросчётчик отличается от однофазного?»

      Однофазный электросчетчик нашел применение в двухпроводных сетях. То есть, его питание осуществляется кабелем, состоящим из двух проводников: фаза и ноль. Стандартное напряжение такой электросети — 220 Вольт.

      Однофазные счетчики принято называть бытовыми. Они устанавливаются на объектах с невысокой нагрузкой на электросеть. К таковым относятся:

      • квартиры и частные дома;
      • дачные домики;
      • гаражи;
      • небольшие офисы;
      • небольшие торговые площадки.

      Среди преимуществ данных приборов выделяются конструктивная простота и удобство в использовании.

      Однофазный счётчик

      Эксперты в области электрики под этим прибором понимают устройство для мониторинга количества расходуемой электрической энергии в так называемых двухпроводных сетях со стандартным напряжением в 220 вольт. Именно такие счётчики ставятся в большинстве современных и «совдеповских» квартир, а также в частных домах и на дачах.

      Однофазный счётчик.

      Справка! Однофазные модели чаще выходят из строя при коротких замыканиях, вызванных, к примеру, грозой.

      В зависимости от типа конструкции, однофазные модели могут работать при помощи трансформаторов, либо иметь прямое подключение к сети. Кроме того, устройство может быть индукционным (количество пропускаемой через прибор энергии измеряется при помощи диска, вращающегося в магнитном поле) либо электронным (количество энергии вычисляется при помощи электроимпульсов). Вторые считаются более точными и современными.

      Вам также может понравиться

      Электросчетчик «Пульсар 1Т» ЖКИ RS485 оптопорт без кнопки

      Электросчетчик «Пульсар 1Т» ЖКИ RS485 оптопорт без кнопки

      Предназначен для учёта активной и реактивной энергии в 2-х проводных цепях переменного тока промышленной частоты. Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).

      Выпускаются по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012

      Номер в государственном реестре средств измерений РФ: 76979-19

      Межповерочный интервал — 16 лет; Средний срок службы — 32 года; Средняя наработка на отказ — 318 160 часов; Срок службы счётчика от одной литиевой батареи — не менее 16 лет.

      Электросчетчик «Пульсар 1Т» ЖКИ LoRa оптопорт без кнопки

      Электросчетчик «Пульсар 1Т» ЖКИ LoRa оптопорт без кнопки

      Предназначен для учёта активной и реактивной энергии в 2-х проводных цепях переменного тока промышленной частоты. Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).

      Выпускаются по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012

      Номер в государственном реестре средств измерений РФ: 76979-19

      Межповерочный интервал — 16 лет; Средний срок службы — 32 года; Средняя наработка на отказ — 318 160 часов; Срок службы счётчика от одной литиевой батареи — не менее 16 лет.

      Электросчетчик «Пульсар 1Т» ЖКИ «Пульсар IoT» оптопорт без кнопки

      Электросчетчик «Пульсар 1Т» ЖКИ «Пульсар IoT» оптопорт без кнопки

      Предназначен для учёта активной и реактивной энергии в 2-х проводных цепях переменного тока промышленной частоты. Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ). Выпускаются по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 Номер в государственном реестре средств измерений РФ: 76979-19 Межповерочный интервал — 16 лет; Средний срок службы — 32 года; Средняя наработка на отказ — 318 160 часов; Срок службы счётчика от одной литиевой батареи — не менее 16 лет.

      Купить счётчик электроэнергии в квартиру на din-рейку или под болты

      У счётчиков есть ещё одно различие — способ крепления. Производители выпускают оборудование в двух вариантах:

      • с крепежом на din-рейку
      • с крепежом под болты

      Монтаж на на din-рейку чаще используется в боксах и электрощитах внутри зданий и помещений. В многоквартирных домах регистратор стоит на площадке или прямо в квартире. Схема установки может быть разная, отдельно счётчик в боксе и отдельно автоматы отключения и УЗО или всё вместе на одном щите. При совместной установке лучше взять модульный счётчик на din-рейку.

      Особенности трехфазного электросчетчика

      Трехфазный счетчик устанавливается на объектах с такими электросетями как:

      • трехпроводные (три фазы, нет нулевого провода);
      • четырехпроводные (три фазы и ноль).

      Напряжение в таких электросетях составляет 380 Вольт.

      Данные приборы монтируются на промышленных предприятиях и других объектах, где используется мощное электрооборудование.

      Трехфазные электросчетчики классифицируются по способу подключения:

      • прямого включения — и обмотка электротока, и обмотка напряжения подключаются непосредственно в сеть. Они подключаются к сетям, в которых максимальная сила тока по каждой фазе не превышает 100 А, максимальная мощность – не выше 69 Вт;
      • полукосвенного подключения — обмотка электротока подключается к сети через трансформатор, обмотка напряжения включается непосредственно в электросеть. Счетчики устанавливаются на объектах, где максимальная мощность по каждой фазе превышает 69 Вт;
      • косвенного подключения — и обмотка электротока, и обмотка напряжения подключаются к электросети через трансформатор. Приборы учета электроэнергии устанавливаются на подстанциях.

      Стоит ли покупать трехфазный счетчик для однофазной сети?

      Выяснив, чем трёхфазный электросчётчик отличается от однофазного, многие могут решить купить первый. Но стоит ли это делать? Вопрос сложный и щекотливый. Дело все в том, что распределительный ток для трехфазного прибора гораздо больше, чем для его менее мощного собрата. В небольших домах, частных постройках это попросту неудобно. К тому же трехфазный счетчик гораздо опаснее, ведь напряжение выше, значит и ток в случае короткого замыкания будет куда больше. Кроме того, чтобы подключить трехфазный прибор, придется похлопотать с получением всех необходимых документов и разрешений от энергосбытовой конторы. Но с другой стороны, с трехфазным счетчиком можно без проблем подключать к дому целую сеть мощных приборов (например, обогревателей, котлов), не боясь перегрузок и перекосов фаз. Хозяин постройки не столкнется со слишком низким напряжением в сети, но ему придется значительно внимательнее отнестись к вопросу электробезопасности своей собственности.

      В чем сходства и различия

      И однофазные, и трехфазные электросчетчики имеют одинаковые конструктивные элементы: корпус, измерительный и вычислительный модули, панель, на которую выводится информация об измерениях. При этом трехфазные электросчетчики имеют более сложную конструкцию и стоят на порядок дороже по сравнению с однофазными. Они комплектуются модулем памяти, могут передавать показания дистанционно по протоколу RS485, интегрироваться в единую систему учета и контроля энергоресурсов.

      Счетчики обоих типов делятся на однотарифные и многотарифные. Могут также различаться по способам монтажа. Есть однофазные и трехфазные приборы, которые устанавливаются на плоскую поверхность, а есть счетчики, устанавливаемые на DIN-рейку. Оборудование предлагается в разных модификациях по классу точности. И монофазные, и трехфазные приборы рекомендуется устанавливать в помещениях или в закрытых шкафах, чтобы обеспечить защиту от влаги и других негативных факторов внешней среды.

      Что нужно, чтобы подключить однофазный электрический счетчик

      Подключение электросчетчика может произвести только представитель фирмы, предоставляющей вам электричество. Однако вы можете заранее запастись всем необходимым оборудованием и материалами, которые вам для этого потребуются.

      Что нужно для подключения электросчетчика:

      • Сам электросчетчик;
      • Ящик для измерителя, который по-другому называется щиток;
      • Отключатели;
      • Медная планка, к которой можно подключить до 10 проводов;
      • Также нужно один метр трехжильного кабеля, который имеет сечение около 3-х миллиметров;
      • Пластинка из железа, которая помогает установит аппарат, она называется дин-рейка;
      • Пластиковые дюбеля и нержавеющие саморезы.


      Подключать электрический счетчик следует при наличии соответствующих знаний и опыта
      Набор инструментов, скорее всего, принесет с собой мастер, который будет устанавливать счетчик. Однако чтобы избежать проблем, лучше созвониться с ним заранее и уточнить наличие всего необходимого.

      Какой счетчик выбрать

      Какой бы тип счетчика вы ни выбрали, он должен соответствовать действующим техническим требованиям и выполнять замеры в соответствии с ГОСТами. Монофазные и трехфазные электросчетчики торговой марки «Пульсар» производства полностью соответствуют ГОСТам и другим нормативным документам.

      При выборе следует также обратить внимание на межповерочный интервал. Чем он дольше – тем более качественным и надежным считается электросчетчик. Межповерочный интервал приборов торговой марки «Пульсар» составляет 16 лет, а средний срок эксплуатации электросчетчиков без сбоев и поломок — 32 года.

      Где и какие счетчики используются?

      Разбираясь, чем трёхфазный электросчётчик отличается от однофазного, необходимо выяснить и сферы их применения. Приборы с одной фазой обычно устанавливаются в жилых зданиях и кварталах, а также в большинстве офисных и административных построек, в гаражах, торговых точках, коттеджах, на дачах. Однофазные счетчики очень просто и логично устроены, удобны в использовании. С них, например, легко снимать все необходимые показания. Такие приборы передают однофазный ток и имеют на себе специальную маркировку «СО»

      . Трехфазные счетчики гораздо сложнее в устройстве, намного точнее в измерении и нужны в основном на объектах, которые отличаются повышенной сложностью, то есть промышленных объектах, предприятиях, зданиях, что потребляют огромное количество электроэнергии. Для питания таких счетчиков требуется трехфазное питание. Монтируют их и тогда, когда в здании нет нулевого провода: для этого существуют счетчики трехпроводные. Если нулевой провод есть, то берут четырехпроводной. Такие приборы обозначаются маркировкой
      «СТ»
      .

      Какой электрический счётчик лучше поставить в квартире — оптимальный вариант

      Понятно, что хочется поставить самый хороший счётчик, поэтому скажем несколько слов об оптимальном варианте. С одной стороны, такие рекомендации это личные пристрастия электрика, с другой — основаны они на опыте установки счётчиков. Когда смонтируешь 2-3 сотни приборов за год узнаёшь их, как говорится, и в профиль, и в фас.

      Наш выбор — рекомендации интернет-магазина 220pro.ru

      Однофазный однотарифный электросчётчик

      Все модели электронные, данные отражаются на ЖК-дисплее или электромеханическом учётном устройстве. Рассчитаны на максимальный ток в 60 Ампер и напряжение 220 Вольт, класс точности 1.0-2.0. Монтируются на din-рейку, изготовлены из пластика. Рабочий диапазон для моделей с ЖК-дисплеем от -20 С, для счётчиков с ЭМОУ от -40 С. Это данные производителей, опытным путём проверено, что дисплейные счётчики лучше ставить в городских квартирах, с электромеханическим устройством нормально работают и в дачных домах, где зимой хозяева бывают периодически.

      Однофазный многотарифный счётчик

      Модели с электронным дисплеем, ставятся на din-рейку, рассчитаны на ток до 60 А. Класс точности 1.0-2.0, число тарифов 4, можно управлять нагрузкой через УЗО. Счётчики накапливают информацию и могут передавать её в систему автоматизированного учёта. Память энергонезависимая, данные и программы защищены от взлома.

      Однотарифный трёхфазный счётчик

      Считают активную электроэнергию в цепи с напряжение 380 В по одному тарифу, устройство учёта электромеханическое, сами счётчики электронные. Класс точности 1.0, рассчитаны на ток до 60 или 100 А и прямое подключение, с установкой на дин-рейку или на болты. Подходят для монтажа в частный дом, на дачу, в гараж, в мастерскую. Механическое устройство учёта нормально переносит отсутствие отопления, но счётчик должен стоять или в помещении, или в специальном шкафу, с защитой от осадков и погодных капризов.

      Многотарифный трёхфазный электросчётчик

      Эти модели считают расход электроэнергии в трёхфазных цепях в одном или двух направлениях. Класс точности 0.5-1.0, максимальная токовая нагрузка 60-100 Ампер. Подключение как напрямую, так и через трансформаторы тока. Установка на динрейку или в щит на болты. Предназначены для учёта активной энергии (модели 231 АТ-01, СЕ 301) или активной и реактивной (230 ART-01, 230 ART-02). Многотарифный трёхфазный счётчик может работать как автономно, так и в составе автоматизированной системы.

      Важно!

      Выбор оптимальной модели счётчика должен совпадать с рекомендуемыми производителями от вашего поставщика электроэнергии. Например, Мосэнергосбыт предлагает устанавливать для квартиры счётчики марки «Меркурий» и «Энергомера». Петроэлектросбыт предпочитает продукцию (счётчики «Нева») и «Энергомеру». Если вы живёте не в столицах, требования могут оказаться другими. Уточняйте их на сайте местного энергосбыта или в их офисе.

      Дом из соломы

      В чем разница между фазами электрического тока (фазы 1, 2, 3 )?

      Positive Negative

      Часто можно слышать, как называют электрические сети трёхфазными, двухфазными, реже — однофазными, но иногда подразумевается под этими понятиями не одно и то же. Чтобы не запутаться, давайте разберёмся с тем, чем отличаются эти сети и что имеют в виду, когда говорят, например, про отличия трехфазного от однофазного тока.

      При переменном токе провод, подводящий ток — это фаза. Её схемное обозначение L1 (А).

      Второй называют нулевым. Обозначение — N.

      Значит, для передачи однофазного тока нужно использовать два провода. Называются они фазным и нулевым соответственно.

      Передают токи двумя проводами: двумя фазными и двумя нулевыми.

      Казалось бы, для передачи тока нужно было задействовать шесть проводов, но, используя соединение источников по схеме «звезда», обходятся тремя (вид схемы похож на латинскую букву Y).

      Три провода являются фазными, один — нулевой.

      Экономична. Ток без труда передаётся на далёкие расстояния.

      Любая пара фазных проводов имеет напряжение 380 В.

      Таким образом, электропитание наших домов и квартир может быть однофазным или трёхфазным.

      Однофазное электропитание

      Однофазноый ток подключают двумя методами: 2-проводным и 3-проводным.

      • При первом (двухпроводном) используют два провода. По одному течёт фазный ток, другой предназначен для нулевого провода. Подобным образом электропитание подведено почти во все, построенные в бывшем СССР, старые дома.
      • При втором — добавляют ещё один провод. Называется он заземление (РЕ). Его предназначение спасать жизнь человека, а приборы от поломки.

      Трёхфазное электропитание

      Распределение трёхфазного питания по дому выполняется двумя способами: 4-проводным и 5-проводным.

      • Четырёхпроводное подключение выполняется тремя фазными и одним нулевым проводом. После электрощитка для питания розеток и выключателей используют два провода — одну из фаз и нуль. Напряжение между этими проводами 220В.
      • Пятипроводное подключение — добавляется защитный, заземляющий провод (РЕ).

      В трёхфазной сети фазы должны нагружаться максимально равномерно. Иначе произойдёт перекос фаз. Результат этого явления весьма плачевен и непредсказуем для человеческой жизни и техники.

      От того, какая электропроводка в доме зависит и то, какое электрооборудование можно в неё включать.

      Например, заземление, а значит и розетки с заземляющим контактом обязательны, когда в сеть включаются:

      • приборы с большой мощностью — холодильники, печи, обогреватели,
      • электронные бытовые приборы — компьютеры, телевизоры (оно необходимо для отвода статического электричества),
      • устройства, связанные с водой — джакузи, душевые кабины (вода проводник тока).

      А для электропитания двигателей (актуальных для частного дома) нужен трёхфазный ток.

      Сколько стоит подключение однофазного и трехфазного электричества?

      Затраты на расходные материалы и монтаж оборудования планируются также, исходя из наиболее предпочтительного подключения. И если предсказать стоимость розеток, выключателей, светильников трудно (всё зависит от причуд вашей и дизайнерской фантазии), то цены на монтажные работы приблизительно одинаковы. В среднем это:

      • сборка электрощитка, в который устанавливаются автоматы защиты (12 групп) и счетчик стоит от 80$
      • монтаж выключателей и розеток 2-6$
      • установка точечных светильников 1,5-5$ за единицу.

      Лично я также задумался про солнечные батареи — на http://220volt.com.ua поизучал немного, теперь пробую структурировать мысли, как и что делать с их подключением.
