Как подключить комбинированную газовую плиту к электричеству

Как подключить комбинированную газовую плиту к электричеству

Устанавливать газовую плиту следует на расстоянии от газопровода до 4 метров, не более.

Монтаж данного оборудования нужно проводить строго по правилам техники безопасности и с инструкцией по эксплуатации. Если вы хотя бы раз держали в руках гаечный ключ и знаете все нюансы работы с газовым оборудованием, то при подключении у вас не должно возникнуть никаких проблем.

Основные правила монтажа

После выбора и приобретения плиты можно переходить к ее установке. При выборе места установки необходимо придерживаться некоторых правил:

Структура гибкого газового шланга.

1. Монтаж данного оборудования должен осуществляться на расстоянии не более 4 м от жесткого газопровода.
2. Между гибким шлангом и газовым краном используют диэлектрическую вставку во избежание возникновения статического разряда.
3. Современные плиты оснащены электрическим розжигом и подсветкой духовки. Для их использования необходимо наличие питающего напряжения. Если на кухне возле места установки плиты нет в наличии розетки с надежным заземлением, нужно провести электропроводку самому трехжильным кабелем с сечением жилы не менее 1,5 мм.

Подключение кухонных грелок осуществляется с помощью гибких шлангов. Такой способ монтажа на сегодняшний день является самым оптимальным. В этом случае плита не будет жестко прикреплена к одному месту, потому что гибкий шланг позволит ей передвигаться в пределах нескольких метров. Эта намного облегчит процесс уборки в кухне. К тому же такое подключение газовой плиты более безопасно, чем жесткое. Если вы нечаянно сдвинете плиту, то шланг послужит своеобразным амортизатором, который не нарушит существующих креплений.

Резиновые шланги для подключения газа изготавливаются длиной до 5 м. Нужно приобретать рукава в белой металлической оплетке с желтыми метками, так как наличие красных и синих меток свидетельствует о том, что такие шланги используются для подвода воды.

Вам может быть интересно: Установка и подключение электрической плиты

Выбор шлангов достаточно широк. Основными видами являются следующие:

1. Резинотканевый рукав, который является мягче и гибче других видов, но уступает им в жесткости. Стоит отметить, что такой рукав является диэлектриком, что позволит при подключении обойтись без диэлектрической вставки.
2. Резиновый шланг в металлической оплетке имеет среднюю жесткость и большую защиту от механических повреждений.
3. Металлический сильфонный шланг, который является оптимальным вариантом при подсоединении газового оборудования, так как он рекомендован нормативными документами и является самым прочным и устойчивым к давлению газа. Единственным его недостатком выступает сравнительно высокая цена.

Приобретать газовый рукав нужно только сертифицированный. При этом особое внимание стоит обратить на его выход, который должен соответствовать выходу на плите. Если плита с прямым выходом, тогда следует выбирать рукав с угольником. Также не стоит забывать про резьбовое соединение. Стандартный размер резьбы составляет 1/2′, поэтому если резьбовое соединение равно 3/8′, то нужно покупать специальный переходник на 1/2′. Такой переходник может идти в комплекте.

Требования к помещениям и правила установки газового оборудования в жилом доме

Общие требования.

1. В помещении, где устанавливается газоиспользующее оборудование, в качестве легкосбрасываемых ограждающих конструкций допускается использование оконных проемов, остекление которых должно быть не менее 0,8м2 — при толщине стекла 3мм, 1м2 — при толщине стекла 4мм, 1,5м2 — при толщине стекла 5мм.

При установке оборудования мощностью свыше 60 кВт или размещении оборудования в подвальном или цокольном этаже здания независимо от его мощности оконные проемы должны иметь площадь остекления из расчета 0,03м2 на 1м3 объема помещения и ограждающие от смежных помещений конструкции.

2. Расстояние от строительных конструкций помещений до бытовых газовых плит и отопительного газоиспользующего оборудования следует предусматривать в соответствии с паспортами или инструкциями по монтажу предприятий — изготовителей.

При отсутствии требований в паспортах или инструкциях предприятий – изготовителей предусматривается установка: газовой плиты:

— у стены несгораемых материалов на расстоянии не менее 6см от стены (в том числе боковой стены). Допускается установка плиты у стен из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3мм, штукатуркой и т.д.), на расстоянии не менее 7 см от стен. Изоляция стен предусматривается от пола и должна выступать за габариты плиты на 10см с каждой стороны и не менее 80см сверху; настенного и напольного газоиспользующего оборудования для отопления и горячего водоснабжения:

— на стенах из несгораемых материалов на расстоянии не менее 2см от стены (в том числе от боковой стены);

— на стенах из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3мм, штукатуркой и т.д.), на расстоянии не менее 3 см от стены, (в том числе от боковой стены).

Изоляция должна выступать за габариты корпуса оборудования на 10см и 70см сверху. Расстояние по горизонтали в свету от выступающих частей данного оборудования до бытовой плиты следует принимать не менее 10см.

3. При установке вышеуказанного оборудования на пол с деревянным покрытием последний должен быть изолирован несгораемыми материалами, обеспечивая предел огнестойкости конструкции 0,75 час. Изоляция пола должна выступать за габариты корпуса оборудования на 10см.

4. Расстояние от топки котла (водонагревателя) и от фронта газовой плиты до противоположной стены не менее 1 м.

5. Расстояние газопровода от стены не менее диаметра трубы.

6. Расстояние от электророзетки до газового котла, плиты, водонагревателя или газопровода не менее 10 см.

Правила установки газового котла.

1. Высота помещения не менее 2 м, — при мощности прибора более 60кВт — не менее 2,5 м; 2. Вытяжной вентиляционный канал Ø100мм из прочного материала на расстоянии 0,2 м от нижней образующей части вентканала до потолка с выводом наружу; 3. Дверь с зазором между полом площадью 0,025 м2; 4. Открывающееся окно (часть окна); 5. Отдельный вход из топочной в нежилое помещение или на улицу; 6. Наличие выхода непосредственно наружу при установке оборудования свыше 150 кВт; 7. Объем топочной не менее 7,5 м3, в новых домах не менее 15 м3; 8. При установке двух газовых котлов и более объем образующей части вентканала до потолка с выводом наружу; 3. Дверь с зазором между полом площадью 0,025 м2; 4. Открывающееся окно (часть окна); 5. Отдельный вход из топочной в нежилое помещение или на улицу; 6. Наличие выхода непосредственно наружу при установке оборудования свыше 150 кВт; 7. Объем топочной не менее 7,5 м3, в новых домах не менее 15 м3; 8. При установке двух газовых котлов и более объем топочной увеличивается на 6 м3 для каждого котла. 9. Дымоход стальной и существующий сечением не менее диаметра выходящего патрубка газового котла (водонагревателя), в случае устройства общего дымохода от двух газовых приборов, сечение дымохода рассчитывается из суммы сечений выходящих патрубков. Врезка дымоходов выполняется на разных уровнях на расстоянии 0,75 м. Разрешается совмещение дымоходов газового котла и печи на твердом топливе, при их разновременной работе. В случае установки шибера (заслонки) в дымоход, необходимо в нём выполнить отверстие Ø15 мм по центру. Предусматривается карман для чистки, конденсатосборники. Предусматривать утепление участков дымоходов негорючими материалами, расположенных на улице. Максимальную длину вертикальных и горизонтальных участков дымохода, количество углов поворота предусматривается, согласно, паспорта на котел (водонагреватель). Вывод наружу; 10. Установку коаксиального дымохода предусмотреть непосредственно наружу на расстоянии не менее: — 0,5 м по горизонтали до окон, дверей и открытых вент. решеток; -0,5 м над верхней гранью окон, дверей и вент. решеток; -1 м по вертикали до окон при размещении отверстий под ними. Прямой участок коаксиального дымохода, выходящий из помещения отопительной установки, должен быть выполнен с уклоном до 5º вниз от котла. При наличии вертикальных участков коаксиального дымохода проходящих в неотапливаемых помещения (улица) необходимо изолировать данный участок дымохода и установить после котла конденсатоотводчик; 11. Закрытый плафон освещения; 12. Электропроводка укладывается в кабель каналы; 13. При установке котла в подвальном, цокольном, пристройке к зданию или отдельно стоящем здании обязательна установка системы контроля загазованности с автоматическим отключением подачи газа и выводом сигнала о загазованности в помещение с постоянным присутствием людей.

Правила установки газовой плиты.

1. Высота кухни не менее 2,2 м 2. Открывающееся окно (часть окна); 3. Дверь с зазором между полом площадью 0,025 м2; 4. Объем кухни (площадь помещения х на высоту) для расчета разрешенного количества горелок газовой плиты: 8 м3 – 2 горелки; 12 м3 — 3 горелки; 15 м3 — 4 горелки.

Подключение газовой плиты

Чтобы подключить данное оборудование к газу, необходимо приготовить такие инструменты и материалы:

Схема расположения газового шланга и сетевого шнура.

• разводной ключ;
• отвертку;
• уровень;
• рукав;
• шаровой кран;
• кисточку;
• уплотнитель;
• мыльную эмульсию.

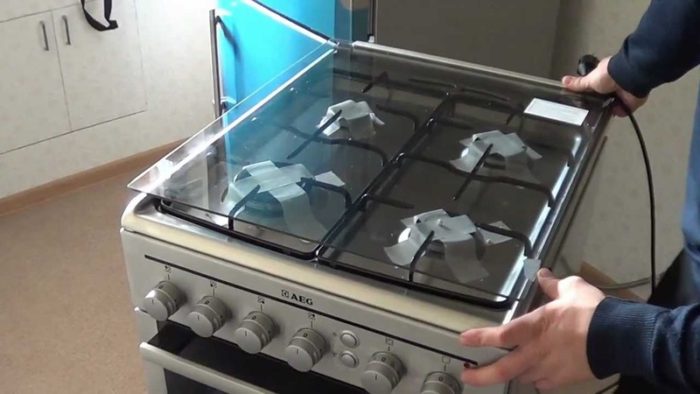

После покупки газовой плиты занесите ее на место монтажа. Снимите картонную упаковку и достаньте все комплектующие данного устройства. До окончания монтажа снимать защитную пленку не рекомендуется, чтобы ненароком не нанести поверхности агрегата царапин или других механических повреждений.

После этого прикрутите регулировочные ножки, которые должны идти в комплекте. Данную операцию легче выполнять вдвоем: один приподнимает плиту, а другой прикручивает ножки.

После этого её размещают на предполагаемом месте установки, оставив небольшой зазор от стены, достаточный для удобного подключения к газовой системе.

Схема подключения с помощью гибкого шланга.

В узел соединения плиты и газового стояка между плитой и шлангом монтируется металлическая сеточка, которая должна входить в стандартную комплектацию. С помощью этого элемента осуществляется защита горелки от возможных загрязнений, что увеличивает ее срок службы. Соединение затягивается разводным ключом. После этого шланг подключается к отключающему крану и тоже производится его надежная фиксация.

Вам может быть интересно: Установка современной керамической мойки к столешнице

Далее нужно проверить герметичность соединений с помощью мыльного раствора. После его нанесения кисточкой на соединительные участки открывается газовый кран. Если при этом образуются мыльные пузыри, следует подтянуть гайку тем же ключом. После выполнения подключения плита с помощью уровня выставляется по горизонтали строго в ровном положении.

Подготовка к монтажу газовой плиты

Перед тем, как приступать к установке оборудования, следует предварительно подготовить необходимые материалы, а именно: уплотнительную ленту, паронитовые прокладки, хомуты, мыльный раствор, шаровый кран на ½ дюйма, а также газовый шланг, длиной до 2м.

Помните, герметичность и срок службы системы напрямую зависят от качества приобретенных деталей, именно поэтому все запчасти необходимо покупать только в специализированном магазине у проверенного производителя (Bosch, Candy, Hansa, Gorenje, Ardo, Ariston, Beko, Indesit, Kaiser, LG).

Произвести подключение к газопроводу можно при помощи следующих элементов:

• — шлангов в металлической оплетке, отличительной особенностью таких труб является низкая стоимость, однако период их использования, зачастую, не превышает 5лет,
• — сильфонов, такое соединение считается наиболее надежным и дорогостоящим, при этом срок его службы достигает 25лет;
• — гибких резиновых шлангов, данный вариант является наиболее экономичным, при этом элемент приходит в негодность уже через 2-3 года эксплуатации оборудования.

После определения типа соединения агрегата и газопровода, для проведения работ следует подготовить следующие инструменты:

• — плоскую отвертку;
• — разводной ключ;
• — кисточку;
• — ключ рожковый, с параметрами 22х24мм.

Перед установкой новой газовой плиты, следует предварительно отключить и произвести демонтаж старого прибора.

Для этого необходимо перекрыть кран, который подает газ на опуске, затем при помощи ключа отвинтить штуцер шланга подачи голубого огня к прибору. После,следует отвернуть контргайку и снять соединительную муфту. Придерживая кран, важно, в первую очередь, выкрутить сгон, затем – вывернуть старый вентиль. После выполнения данных работ, необходимо убрать старую плиту и произвести очистку места от демонтированного изделия.

Правила техники безопасности при работе

При осуществлении монтажных работ необходимо неуклонно выполнять все требования и рекомендации специалистов:

1. Гибкий шланг должен быть на виду. Запрещено его закрывать чем-либо. Он должен размещаться в легкодоступном для внешнего осмотра месте.
2. Запрещено делать газовый рукав больше, чем разрешено соответствующими нормативными документами.
3. Не нужно окрашивать рукав, потому что краска может привести к преждевременному растрескиванию шланга. Для придания более эстетического вида поверхность рукава можно обработать самоклеящейся бумагой.
4. Резиновый рукав напрямую должен быть соединен только с краном на отпуске и газовой плитой. Допускается применение переходника в случае нестандартного резьбового соединения.

Подключение своими руками газовой плиты гибким шлангом на этом закончено. Если все монтажные работы были проведены правильно, с учетом всех требований, то газовое оборудование будет безопасно работать не один год, а процесс приготовления пищи принесет вам массу приятных эмоций.

Правила подключения к газу частного дома. Подключение газовой плиты в частном доме, многоквартирном

Газовое оборудование требует к себе особого внимания. Это касается техники и в частном, и в многоквартирном доме. От того, будет ли правильно осуществлен монтаж такого оборудования, будет ли соблюден алгоритм подключения к магистральной газовой сети, зависит безопасность жильцов и сохранность их имущества. Эта статья требует внимательного прочтения, потому что поможет избежать ошибок во время подключения газового оборудования.

Как подключить газовое оборудование

Не каждый знает, как правильно подключить газовое оборудование. Обычно эту задачу поручают знающему специалисту из газовой службы. Для этого понадобятся знания, внимательность и ответственность, потому что работа с газом не должна осуществлять по принципу «на авось».

Мастер должен уяснить несколько базовых правил:

1. Перед подключением следует убедиться, что газовое оборудование можно установить в конкретной комнате. Ее площадь должна соответствовать техническим условиям, обязательным будет и наличие вентиляции.
2. В частном доме приветствуется наличие отдельной котельной. В ней обязательно должно быть окно. В случае чрезвычайной ситуации должна быть возможность его выбить.
3. Важно обратить внимание на все окна в помещении, где будет подключено газовое оборудование. Желательно, чтобы они не были двойными, иначе при взрыве ударная волна пойдет не наружу, а внутрь. Это принесет более серьезные разрушения.
4. Если газовое оборудование будет располагаться вне дома, то его следует поместить в специальную клеть. Доступ к нему должен быть свободным.

Важно знать, что некоторые производители газового оборудования прописывают в инструкции к нему то, что устанавливать его должен исключительно специалист с лицензией на эту работу. Иначе гарантийные условия будут аннулированы.

Алгоритм подключения конкретного газового оборудования зависит от его вида и прописан в инструкции или паспорте к прибору.

Если необходимо подключить напольный газовый котел:

1. Оборудование следует установить на огнестойкую основу.
2. Расстояние от конструкций должно быть минимум 50 см.
3. Доступ к котлу должен быть свободным. Желательно оставить пространство, равное 1 метру.
4. Приток воздуха должен быть естественным, а труба дымоудаления должна выходить наружу.

Подключая настенные котлы, важно знать, что:

1. Минимальное расстояние от них до других приборов — 0,2 м.
2. Если дом сделан из дерева или на стене нанесено деревянное декоративное покрытие, то между стеной и котлом должен быть негорючий слой в 3 мм.

При подключении газовой плиты:

1. Высота потолка на кухне — не менее 2,2 метра.
2. Нельзя производить во время монтажа сварные соединения.
3. Табу — прокладывать путь к магистральной трубе из труб, сделанные не из стали. Исключение — гибкий шланг, который используется в отдельных случаях.

Если газовое оборудование будет работать от сети, то рекомендуется подключать его с помощью стабилизаторов.

Закон подключения газового оборудования

Процесс подключения газовой техники является сложным и ответственным. Потому обязательно регламентируется законодательными актами. Главный из них — Закон «Об утверждении правил подключения газового оборудования».

Он включает в себя положения:

• каких принципов следует придерживаться при газификации частных и многоквартирных домов;
• алгоритм взаимодействия поставщика газа и потребителей;
• как происходит процедура подключения, кто в праве справиться с этой задачей;
• порядок оплаты за газовое обеспечение.

В законе указано, что процедуру подключения может осуществлять только специалист с необходимым образованием и имеющее полномочия для этого. При самостоятельно выполненной процедуре важно знать, что такие действия могут грозить безопасности дома и жильцам, а техника может функционировать неправильно.

Если такие действия приведут к аварии, то человека может ожидать штраф за неправильное подключение газового оборудования.

Правила подключения газовой плиты

Наиболее популярным газовым оборудованием в доме является плита. На первый взгляд кажется, что подключить ее не составит особого труда. Но, как и при монтаже любой газовой техники, к процессу нужно подходить со знанием дела.

Правила подключения газовой плиты различаются в зависимости от вида помещения.

в частном доме

Если частный дом не имеет централизованного газового обеспечения, то в этом случае используют газовые баллоны со сжиженным газом. Мастеру обязательно понадобятся редукторы, чтобы снизить давление в баллонах. Последнее намного выше давления в газовой сети.

Для подключения газовой плиты в этом случае нужно:

• убедиться, что она отключена;
• приобрести шланг и герметическое вещество, которое не позволит произойти утечке;
• шланг следует соединить с редуктором, чтобы выровнять давление;
• важно, чтобы редуктор стоял строго горизонтально. Только после этого можно соединять конструкцию с баллоном;
• простой мыльный раствор позволит определить, не пропускают ли соединения. Необходимо просто покрыть им поверхность, где соединяются элементы;
• когда подключение произошло, следует зажечь пламя. Если оно ровное, без копоти и голубых «язычков», то все прошло успешно.

Если же в частном доме есть централизованное газоснабжение, то подключение газовой печи происходит по тем же правилам, что и в квартире.

в многоэтажном доме

Чаще всего в многоэтажном доме можно встретить именно газовые печи.

Выполняя процедуру их подключения, важно придерживаться нескольких основополагающих правил:

1. Необходимо заранее приобрести подмотку, чтобы намотать его на наружную резьбу штуцера.
2. Резьбу также следует проверить: порой она отличается от стандартной.
3. Переходник с уплотнителем понадобится, если резьба является нестандартной.
4. Шланг нужно приобретать специальный (для газа).
5. Мыльный раствор поможет определить утечку: на месте стыка появятся пузыри.
6. Если пузыри все же были обнаружены, то нужно перекрыть газ, снять шланг и намотать побольше подмотки.

Можно ли самому подключить газовую плиту, газовую духовку, газовую варочную панель

Прикупив новую газовую технику, человек может попытаться самостоятельно установить ее. Тут и возникает вопрос, можно ли самому подключить газовую плиту, газовую духовку или газовую варочную панель. Казалось бы, процедура несложная, но ответственная. Если мастер ошибется, то последствия могут вылиться в человеческие жертвы и отсутствие имущества.

Именно поэтому строго воспрещается устанавливать газовое оборудование без соответствующего образования, навыков и разрешения на эти работы. Даже специалисты газовой службы ежегодно посещают двухнедельные курсы.

Если случится чрезвычайная ситуация, владельца квартиры ждет штраф или уголовная ответственность.

Нюансы, которые следует знать при подключении газового оборудования:

1. Сильфонная подводка — более выносливая.
2. Нужно приобрести газовый шланг в двух экземплярах, если нужно подключать и духовку, и плиту.
3. Рационально поставить после основного крана дополнительный.

Служба подключения газовых плит

Верным решением подключить плиту оперативно и правильно — пригласить для этого представителя службы подключения газовых плит.

Это является приоритетным для владельца оборудования, потому что:

• специалист справится с любой проблемой, возникшей при подключении;
• опытный мастер сможет разобраться в сопроводительных документах к технике любой сложности;
• представитель службы работает только с качественными материалами, которые имеют сертификаты;
• специалист сделает все по правилам и в дальнейшем не нужно будет уплачивать штраф, если произойдет чрезвычайная ситуация;
• такой мастер дает 100% гарантию, что плита будет рабочей и не принесет проблем жильцам. Также он сможет в дальнейшем обслуживать ее при необходимости.

Алгоритм вызова мастера из службы подключения газовых плит прост: нужно оставить заявку и находиться дома в указанное время, чтобы предоставить доступ к технике.

Единственным минусом вызова мастера газовой службы — необходимость оплачивать заявку. Но это минимум в сравнении с тем, какие последствия может получить человек при неумелом самостоятельном подключении газовой плиты.

Штраф за самовольное подключение газовой плиты

Если представитель горгаза обнаружит, что владелец газовой плиты подключил ее своим силами, будет трудно избежать наказания. Особенно этого актуально, если были допущены ошибки во время процесса, сложилась аварийная ситуация.

Тогда за эти действия:

1. Поставщик газа вправе отключить абонента от линии. Также при этом начисляется плата в размере 35 тысяч рублей — доплата за подключение.
2. Административный штраф для физических лиц — 2 тысячи рублей, должностных — до 4 тысяч, предприятий — до 40 тысяч рублей.
3. При сложных случаях возможно и уголовная ответственность сроком до 2 лет (если была гибель людей, то до 5 лет лишения свободы).

Такие серьезные наказания должны стать барьером при желании произвести монтаж самостоятельно, подвергая риску себя и окружающих.

Подключение газовой плиты на даче, кто должен подключать

Желание пользоваться комфортными условиями на даче вполне объяснимы, особенно, если дачный участок газифицирован. В этом случае подключение газовой плиты на даче, как и в квартире, должен осуществлять специалист в этой области. Для этого нужно вызвать слесаря из газовой службы, к которой относится конкретный дачный участок. В дальнейшем этот специалист будет регулярно осматривать оборудование и проводить профилактические меры. Это убережет от утечки газа и взрыва.

Если централизованного газоснабжения нет, возникает вопрос, кто должен подключать плиту к баллону. Это должен делать также опытный специалист. Хотя процедура будет совсем несложной.

Подключение газового баллона к плите на даче, куда обращаться можно ли самому

Этот вопрос заставляет задуматься, куда обращаться за помощью, можно ли самому осуществить подключение, сложный ли это процесс.

Как и подключение любого газового оборудования, соединение газового баллона и печи на даче должен курировать представитель газовой службы. Если нет возможности оперативно вызвать специалиста или на заявку отреагировали не так быстро, как хотелось бы, можно справиться своими силами. Но после этого все равно нужно позвать специалиста, чтобы тот оценил работу дилетанта и исправил недочеты, если такие обнаружатся.

Сперва нужно убедиться, что плита в порядке, как и газовый баллон (не должно быть явных повреждений, сильного износа и т.д.).

Также следует запастись инструментами:

• газовой трубкой;
• газовым редуктором;
• шкафом для хранения баллона.

Алгоритм действий будет таким:

1. Баллон следует расположить от плиты на расстоянии 5 метров.
2. Место для установки баллона должно быть подготовлено: нужно установить специальный шкаф, подготовить крепления.
3. Теперь нужно подключить шланг, накручивая его на шланг плиты.
4. Затянуть максимально хомуты.
5. Редуктор установить на специальный переходник с накруткой фум — лентой.
6. Подсоединить баллон.
7. Открыть вентиль и проверить, нет ли утечки. Для этого следует воспользоваться обычным мыльным раствором: нет пузырьков, значит все прошло успешно.

Все элементы должны быть целыми, без ржавчины, не перекрученными.

Видео подключение газовой варочной панели встраиваемая техника

Современная встраиваемая техника с каждым годом все чаще встречается в домах пользователей газовым оборудованием. При ее подключении также возникают характерные нюансы, о которых важно знать заранее.

Видео «Подключение газовой варочной панели» позволит избежать распространенных ошибок и сделать все безопасно:

Ежегодно аварии, связанные со взрывом бытового газа, забирают жизни множества людей. Чтобы избежать этой участи, следует обращаться за помощью к специалистам, вовремя делать профилактику и проявлять бдительность. Это поможет не только предотвратить непоправимое, но и избежать внушительного штрафа.

Основные правила и нюансы подключения комбинированной газовой плиты в квартире

Про тепловое оборудование

Комбинированный тип газовых плит с электрической духовкой занимает первые позиции среди самых распространенных вариантов плит, приобретаемых покупателями. Тем не менее, тонкости подключения такого бытового аппарата часто вызывает недоумение у покупателей. Установка этих плит и правда имеет свои особенности.

Давайте разберемся в них, а также рассмотрим нормы монтажа и правила соединения с сетями газового и электроснабжения. Размещение гибридного оборудования — это первый шаг к современному оснащению кухонного пространства.

Подключение гибридной модели с электродуховкой

В теории покупатель может самостоятельно подключить газовую плиту при помощи инструкции пользователя, которая приобретается вместе с каждой моделью, купленной официально.

Инструкция подробно описывает все тонкости в размещении аппарата. Другое дело — когда плита подключается непосредственно к электрической или газовой сетям.

Один из первых нюансов установки плиты: помещение, где будет размещено оборудование, должно проветриваться надлежащим образом.

Теперь разберемся, какое место лучше выбрать для размещения плиты с грамотным учетом требований и тонкостей выравнивания бытовой техники.

Как установить в квартире?

Гибридная плита обычно устанавливается между двумя предметами кухонной мебели. В этом случае допускается, что высота поверхности мебели с одной стороны техники будет превосходить высоту самой плиты, однако такая мебель должна находиться на расстоянии не ближе 30 см от плиты.

С другой стороны плиты должен стоять предмет мебели равного размера с плитой. Если пользователь собирается устанавливать кухонную мебель над аппаратом, он должен убедиться, что она не помешает на работе плиты. Согласно правилам, в таких случаях допускается минимальное расстояние от конфорок — не меньше 65 см, а расстояние до вытяжки должно составлять не меньше 75-80 см.

С учетом тех же условий установки определенные требования применяются к элементам мебели, стенам, перегородкам и полу, находящимся в непосредственной близости к комбинированной плите.

Обратите внимание: следует выделить, что мебель, соседствующая с оборудованием, должна обладать термостойкостью и быть способной выдерживать температуру свыше 90 градусов. Это связано с серьезным нагревом задней стороны комбинированной плиты во время продолжительной эксплуатации.

Дополнительная подставка и выравнивание при установке

В комплекте многих моделей гибридных газовых плит дополнительно поставляется подставка, при использовании увеличивающая высоту оборудования примерно на 5-10 см.

Также подставка оснащается парой колес для удобства перемещения техники.

Вдобавок подставка для плиты оборудована парой регулировочных винтов, позволяющим без труда подогнать высоту техники под уровень мебели рядом с ней (существуют компоненты оборудования, имеющие по четыре винта).

В случае необходимости подставку можно убрать — в такой ситуации регулировочные винты устанавливаются на самое дно комбинированной газовой плиты.

Правила и этапы

Не будет лишним, если пользователь самостоятельно изучит инструкцию по подключению комбинированной плиты к электрических и газовых сетям, но лучшим вариантом будет не пытаться установить оборудование самому, а обратиться к квалифицированным представителям сервисных служб, обладающим опытом в подключении оборудования и соответствующим допуском.

Важно! Для подключения гибридного теплового аппарата необходимо вызвать уполномоченных специалистов — персонала местной газовой службы и электриков.

У каждой модели данной бытовой техники имеется собственная техническая документация, в которой можно узнать характеристики газовой и электрических линий, требуемые для подключения оборудования.

Линии ресурсных сетей, подведенные к месту подключения бытового аппарата, должны подходить под указанные в документации технические характеристики гибридной плиты, а именно:

• давление газа;
• тип газа;
• напряжение электросети.

Поставляемые на продажу комбинированные бытовые плиты настроены на эксплуатацию с природным газом «Н», «Е», который подается под давлением от 13 до 20 мбар. В другой варианте используется установка на работу со сжиженным газом, подаваемым под давлением свыше 20 мбар. Как правило, с этой информацией можно ознакомиться, открыв дверцу духовки и посмотрев на верхний или нижний торец корпуса.

Соединение с газопроводом

Подобно значительной части классических моделей гибридная плита оснащена насадкой R 1/2 (выведенной трубкой с резьбой). Подключение с магистрали газовой сети осуществляется с помощью гибкого шланга, разработанного специально для работы с газовой плитой.

В процессе соединения гибридной плиты с газопроводом следует обратить внимание тому, чтобы размещенный соединительный шланг не прикасался к какой-либо части корпуса плиты. После установления соединения необходимо убедиться в том, что стыковка герметична.

Обратите внимание! При использовании гибкого шланга для подсоединения обязательно учитывать правило уровней — шланг не должен оказаться на уровне патрубка с насадкой R 1/2 и выше. При использовании жесткой металлической трубки правило уровней исключается.

Как подключается к электричеству?

На задней стенке газовой плиты располагается клемма для подключения к электричеству. Обычно клеммы находятся в изолированном боксе со схемной крышкой.

Чтобы снять крышку, нужно нажать отверткой на защелку и подтолкнуть вверх. После этого можно увидеть клеммную конфигурацию, служащую для подключения проводников кабеля питания.

При подключении требуется сверяться с обозначениями на схеме, прилагащейся в инструкции или на подложке клемм. При этом обязательно нужно следить за соответствием характеристикам используемой сети — применять нужную конфигурацию подсоединения.

Обычно на сетевых кабелях гибридной техники можно увидеть такую цветовую комбинацию:

1. Линия напряжения (L1, L2, L3) — черный, черный, коричневый.
2. Нейтральная линия обозначается синим цветом.
3. Кабель защитного заземления (РЕ) можно узнать по зелено-желтой окраске.

После успешного установления соединения, необходимо зафиксировать кабель в коробке клемм для предупреждения возможности его вытягивания и обрыва. После этого нужно плотно закрыть крышку корпуса.

Важно! После успешной установки комбинированного оборудования стоит не забывать о своевременном техническом обслуживании и систематически проверять исправность газоиспользующего оборудования. Для этих целей требуется заключение договора с местной газовой компанией.

В целом установить гибридную газовую плиту несложно. Однако при этом стоит соблюдать правила, определяющие безопасность. По этой причине для установки оборудования стоит обратиться к специалистам, даже вы полностью уверены в своих навыках и знаниях.

Установка газовой плиты: основные правила и кто имеет право, а так же специфика установки отдельно варочной панели и духовки

Покупка бытовой техники – удовольствие. И к последующим хлопотам в виде её установки мы относимся как к досадной проблеме, которую надо поскорее решить – любым способом. Между тем от качества установки напрямую зависит срок жизни прибора. А в случае с газовой плитой — и ваша безопасность.

Любой человек, купивший требующую установки технику, оказывается между молотом собственной некомпетентности и наковальней высоких цен на услуги сервисменов. Конечно, изначально всё зависит от ваших навыков. Если вы электрик с пятым уровнем допуска, вам всё равно, что и куда подключать – справитесь. Но если вы менеджер по продажам, вспомните про существование гарантии.

Подключить-то можно всё и своими руками, только с гарантией потом будут проблемы. Любой мастер-гарантийщик сразу понимает, профессионально ли установлено оборудование, и если он видит следы самодеятельности, отказывает в гарантийном ремонте.

Какие бытовые приборы можно установить самому?

Мелкие бытовые приборы. Помните, впрочем, что для мощного чайника нужна « выделенная линия», прямой провод от распределительного щитка. Понятно, что « и так ничего», но в один прекрасный момент давняя экономия на проводке может обернуться пожаром.

Как правило, люди спокойно подключают холодильники, причём в самые обычные розетки. Это не очень хорошая идея – мощный холодильник создаёт некоторые помехи в сети, что может отрицательно сказаться на другом оборудовании в той же электрической сети. Но, в принципе, ничего страшного тут нет.

Можно подключать стиральную машину, если ранее на этом месте стояла другая с аналогичным типом подключения. Предполагается, что у вас есть начальные сантехнические навыки и сифон от гибкой подводки вы отличать умеете.

Можно подключить новую варочную панель в розетку, ранее установленную мастером для старой модели.

Однако газовую плиту устанавливать самостоятельно строго не рекомендуется. В случае какой-то аварии загремите по уголовной статье. Если выживете.

Кто имеет право ставить газовую плиту

На работы, связанные с газоснабжением, распространяются самые жесткие требования к уровню специалистов. Организация-монополист « Мосгаз» сертифицирует специалистов на ежегодных двухнедельных курсах. Никто, кроме этих людей, не имеет права производить какие бы то ни было манипуляции с подключённой газовой плитой – за исключением включения-выключения огня, конечно.

Мосгаз рекомендует использовать при установке газовых плит ( духовок) сильфонную подводку вместо гибкой армированной. Сильфонная подводка значительно дороже армированной подводки, но надежнее и долговечнее (15 лет против 5).

Подключение газовой варочной плиты и духовки – пот отдельным подводам

Конечно, механически установка газовой плиты несложна, однако есть нормы и стандарты, которые необходимо соблюдать. Скажем, если у вас варочная плита и духовка подключаются отдельно, туда нужно провести два газовых шланга. По изначальному стандарту для этого должно быть два отвода на газовом стояке. А это очень проблематично сделать – надо согласовывать переделку, вызывать людей из « Мосгаза»…

Поэтому обычно это ограничение обходят – ставят после основного крана дополнительный. Однако при этом нарушается « золотое правило», согласно которому после основного крана, вводящего газ в квартиру, на магистрали должно быть не более семи соединений. А тут получается два раза по четыре, то есть восемь: газовый кран – бочонок – сильфон – плита, и то же самое с духовым шкафом.

В каких помещениях можно ставить газовую плиту

Кстати, не каждую плиту можно ставить в любое помещение. Нельзя на пятиметровую кухню втиснуть шестиконфорочную плиту. Дело в том, что объёма воздуха в столь маленьком помещении недостаточно для полного сгорания газа. В результате газ остаётся в воздухе и реально травит людей. Если у вас мощная плита, не пожадничайте, повесьте над ней датчик концентрации CO в воздухе. Живее будете.

Кроме того, по нормативам плита может находиться только в помещении, где есть окно.
