Как установить водосчётчик и не затопить соседей

Как установить водосчётчик и не затопить соседей

Задумывались ли вы о том, что неправильный монтаж счётчика воды или использование некачественных материалов могут привести к аварийным ситуациям, в том числе к затоплению соседей? Для правильной установки водосчётчика необходимо соблюсти технические требования, разработанные для предотвращения аварий и несанкционированного подключения. Предлагаем разобраться, как правильно установить водосчётчики.

• Свежая резьба
• Отсечной шаровой кран
• Фильтр грубой очистки
• Водосчётчик
• Обратный клапан

В этих статьях мы уже подробно рассказали вам об особенностях установки каждого элемента, теперь предлагаем обобщить информацию.

Нарезать свежую (новую) резьбу при монтаже счётчиков воды

Нарезка новой резьбы при установке водосчётчиков существенно снижает риск затопления помещения.

Ни для кого не секрет, что самое слабое место в любой конструкции — это соединение. При нарезке резьбы толщина стенок трубы уменьшается, так как срезается небольшой слой металла. Из-за этого срок службы трубы в этом месте снижается.

Протечки и аварии на трубопроводе чаще всего происходят в местах резьбового соединения. Нагрузки которые может выдержать труба с полноценной толщиной стенок немного выше, чем место резьбы. Если вы не хотите, придя домой, обнаружить море на полу и злых соседей у входной двери вашей квартиры, перед установкой счётчиков мы рекомендуем нарезать свежую резьбу на трубопровод.

Мы рекомендуем нарезать минимум 4 лучше 5 витков резьбы, это позволит максимально надёжно зафиксировать гайку и повысит герметичность соединения.

Более подробно о нарезке резьбы вы сможете узнать в этой статье.

Установить качественный отсечной шаровой кран

Кран предназначен для прекращения подачи воды в систему. Рассмотрим несколько жизненных ситуаций.

Вы решили провести ремонт трубопровода в квартире. Для проведения работ на трубопроводе необходимо прекратить поступление воды в трубы, это можно сделать двумя способами:

• Заказать отключение стояков в управляющей компании
• Перекрыть подачу воды в квартире с помощью отсечного шарового крана

Отключение подачи воды через Управляющую компанию услуга платная и её нужно заказывать заранее. Но всего этого можно избежать, установив отсечной кран в квартире. Вы просто перекрываете подачу воды в квартире и работаете когда и сколько угодно.

Вы решили уехать из квартиры на некоторое время (день, месяц, год). Где гарантия, что за это время с системой трубопровода в квартире ничего не произойдёт? А если во время вашего отсутствия случится разгерметизация труб или радиаторов отопления? Затопление может нанести серьезный финансовый ущерб и вам и вашим соседям. Но если у вас в квартире установлен кран, вы перед отъездом просто перекроете подачу воды и спокойно уедете.

Не важно, по какой причине вам потребовалось прекратить подачу воды: необходимо провести работы на трубопроводе, длительное отсутствие в квартире, авария. В любом случае отсечной шаровой кран штука очень удобная и необходимая.

Перед покупкой шарового крана обратите внимание на материал, из которого он изготовлен. Латунь и бронза самые долговечные материалы для данного элемента. Идеально, если внутренние втулки изготовлены не из пластика, а из тефлона, он долговечнее и более устойчив к истиранию. Подробнее об отсечном кране вы можете прочитать в этой статье.

Установить фильтр грубой очистки перед водосчётчиком

Фильтр грубой очистки увеличит срок службы вашего счётчика воды. Более того, в Челябинске наличие фильтров грубой очистки является обязательным требованием технических условий для установки индивидуальных приборов учёта (ИПУ) воды в квартире как ресурсоснабжающей организации МУП «ПОВВ», так и управляющих компаний.

Крупные частицы окалины, ржавчины могут влиять на точность измерений и умешают срок службы прибора учёта. Производитель устанавливает срок службы водосчётчиков до 12 лет. И если не поставить качественный фильтр счётчик может не проработать и года, частицы ржавого метала от стенок трубы очень быстро засорят рабочий канал счетчика, и он прекратит работать. Представьте, что в топливной системе Вашего автомобиля нет топливного фильтра и весь мусор, который попадает в топливо, благополучно доставляется в двигатель. Долго ли проработает двигатель Вашего автомобиля?

Наши полные рекомендации вы можете изучить в этой статье.

Выбрать водосчётчик

Водосчётчик — основной элемент конструкции в усзле учёта воды у вас дома. Он непосредственно используется для учёта расхода воды.

Самым слабым местом счётчика воды является счётный механизм, состоящий из рабочего канала и крыльчатки. Именно возможный выход из строя крыльчатки обуславливает необходимость проведения поверки водосчётчика. Что такое поверка мы писали в этой статье.

При выборе счётчика воды необходимо обратить внимание на материал, из которого изготовлен рабочий канал. Лучше всего, если это будет латунь. Также обратите внимание на дату проведения заводской поверки, чем ближе дата в техпаспорте к дате установки, тем лучше. Освежить в памяти все рекомендации вы можете, прочитав эту статью.

Установить обратный клапан после счётчика воды

Клапан предназначен для предотвращения обратного тока воды в системе.

Обратный ток воды возможен при возникновении гидроудара, который вызывает появление продольных трещин в трубопроводе. Также, если вспомнить принцип сообщающихся сосудов, можно увидеть ещё одну возможность появления обратного тока воды. Вода будет поступать из трубопровода с большим давлением в трубопровод с меньшим давлением. В данном случае счётчик горячей воды может учитывать потребление холодной воды.

При монтаже обратного клапана обратите внимание на стрелку нанесенную на корпус, она указывает направление воды в трубах и должна совпадать с фактическим направлением потока. Более подробно вы можете прочитать в этой статье.

Помните: несоблюдение правил установки может привести к затоплению и серьёзным финансовым потерям.

Кран с фильтром для счетчика

Вопрос: Не подскажите, насколько установка фильтров воды и американок перед счетчиками воды противоречит нормам? И имеет ли право УК заставить меня переделать разводку ?

Ответ: Есть определённые нормы установки счётчиков воды и их лучше не нарушать, тем более, что эти нарушения не дают ни какой пользы. Последовательность следующая: кран – фильтр грубой очистки – счётчик воды. После фильтра грубой очистки возможна, ещё, установка редуктора давления. Фильтры тонкой очистки не следует устанавливать перед счетчиками.

Теперь об «американках»: в нормативных документах никак не оговаривается тип фильтра грубой очистки, поэтому вы можете установить фильтр, например фирмы Honeywell , который предусматривает подключение при помощи комплектных «американок». Если ваша Управляющая Компания имеет что то против подобных фильтров – пусть предоставит запретительный документ.

Устанавливать обычные «американки» нельзя.

Раз возник вопрос о переделке, то можно сделать вывод, что у вас сложились неважные отношения с вашей Управляющей Компанией. Как правило, никто не строит никому ни какие препоны и приходится видеть различные схемы установки счётчиков воды, принятых к эксплуатации и только при возникновении конфликтных ситуаций, между жильцами и Управляющей Компанией, начинаются различные претензии друг к другу и эти претензии не всегда объективны и логичны. Не следует относится к Управляющей Компании, как к родной матери, потому что это не мать, а, скорее, мачеха; но не стоит и пенять ей по каждому пустяку. Вы всегда сможете добиться желаемого, если чётко, без скандала, сформулируете свои требования, потому что ни кому не нужны лишние проблемы и любые требования имеют под собой какую то основу.

Заставить вас, что либо переделывать, никто не может; но такая конфликтная ситуация не будет способствовать налаживанию хороших отношений. Попробуйте посмотреть на свою Управляющую Компанию ни как на разбойника с большой дороги; возможно их претензии к вам, не пустая придирка.

Вопрос: Здравствуйте, Владимир. Большой спасибо за разъяснение. Теперь мне стало более понятно. К сожалению у меня установлены американки и фильтры тонкой очистки перед счетчиком, переделки не избежать. А отношения с УК только начинаются 🙁 .

Ответ: Претензии вашей управляющей компании, вполне, обоснованы; представленная, на фото схема разводки труб, не логична. Изначально, фильтры грубой очистки и регуляторы давления были установлены после кранов на врезке в стояк. Для того, чтобы изменить их местоположение, должна быть какая то объективная причина. Я советую вам вернуть эти приборы на место; не только для того, чтобы удовлетворить требования Управляющей Компании; но, в первую очередь, для собственной безопасности. Регулятор давления защищает все приборы, установленные после него; в данной же конфигурации, участок металлопластиковой трубы и фильтры тонкой очистки оказались без защиты; вы, в полной мере, берёте на себя ответственность за их состояние. Скорее всего, перенос был выполнен для того, чтобы с пользой использовать место; возможно, в этом месте вы собираетесь установить стиральную машину и не хотите чтобы она мешала доступу к устройствам. Понятно, что хочется иметь, как можно больше полезного жизненного пространства; но, к сожалению, всегда приходится идти на некий компромисс. Компромиссом, в вашем случае, будет возвращение на своё место, установленных строителями, приборов и организацию доступа к ним. Раз в несколько лет совсем не сложно будет отодвинуть стиральную машину и открыть небольшую дверцу; тем более, что доступ к крану на врезке, всё равно, необходимо оставить после устройства короба. Счётчики воды можно оставить на их нынешнем месте; доступ к ним всегда должен быть свободен.

Подключение фильтра питьевой воды к смесителю

Небольшая инструкция с картинками о том, как за 20-30 минут своими руками установить смеситель со встроенным краном для питьевой воды и подключить к нему фильтр.

Установка дома фильтра питьевой воды позволяет многократно сократить расходы на покупку воды. При этом не нужно заботиться о доставке воды, чистая питьевая вода всегда есть на вашей кухне прямо в вашем кране. Сам фильтр располагается в кухонном модуле под мойкой, не занимает много места. Требует простого обслуживания 1-2 раза в год.

В компании Партнер при одновременной покупке фильтра Гейзер и смесителя с краном для питьевой воды будет предоставлена скидка «крупный опт».

Будем использовать кран с функцией подключения фильтра питьевой воды EcologyStone ES-08/331. Это высококачественный смеситель с корпусом, изготовленным из латуни, керамическими картриджами, окрашенный в несколько слоев в белый цвет, в точности совпадающий по декору с мойками из искусственного камня того же производителя.

Смеситель поставляется в плотной картонной коробке с толстым поролоновым наполнителем, надежно удерживающим детали и исключающим их повреждения как снаружи, так и друг об друга. Комплект поставки включает в себя абсолютно все необходимое для монтажа:
— собственно сам смеситель с аэратором;
— комплект усиленного крепежа на столешницу;
— резиновые прокладки;
— три подводки 1/2″ разной длины для удобного монтажа, для горяче, холодной и питьевой воды;
— переходник 1/2″ на стандартный фитинг для подключения фильтра;
— гарантийный талон.

1. Осадочный картридж РР 5 — 10SL удаляет нерастворимые частицы размером до 5 мкм (ржавчина, взвеси).
2. Картридж Арагон 2 имеет увеличенный ресурс по удалению солей жесткости, что гарантирует отсутствие накипи на нагревательных приборах. — картридж с мультикомпонентной загрузкой из ионообменных материалов и сорбентов для очистки воды от остаточного хлора, органических соединений, железа (при содержании до 2 мг/л) и других вредных примесей.

Замена картриджей для семьи из 3-4 человек в среднем 1 раз в год.

Монтаж смесителя

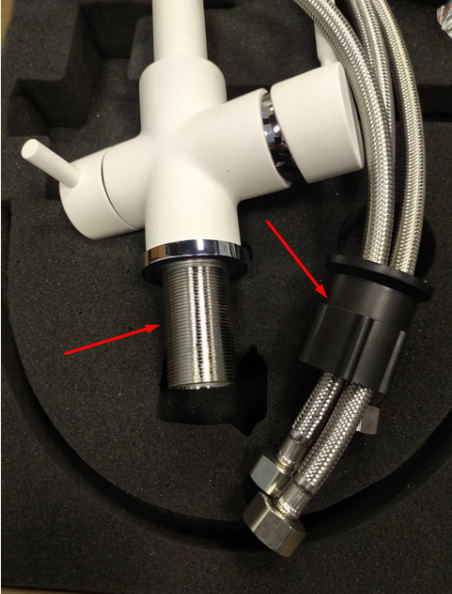

На основание корпуса смесителя нужно навернуть трубку с наружней резьбой, которая будет проходить через столешницу или мойку. Трубки всех трех подводок нужно провести через пластиковую гайку. Если этого не сделать заранее, то после установки смесителя, крупные фитинги подводки не пройдут в отверстие гайки и все придется разбирать и начинать сначала.

Далее делаем отверстие под смеситель в столешнице или мойки. На некоторых моделях моек отверстие изготавливается производителем. На многих других пользователь сам может решить, где будет расположен кран, справа или слева. В мойках из искусственного камня EcologyStone в комплекте имеется фреза для изготовления отверстия.

Фрезу ставим в шуруповерт или дрель и сверлим отверстие в мойке или столешнице.

Далее ставим резиновую прокладку на основание смесителя и закрепляем его в получившемся отверстии. Для этого сначала вкручиваем снизу три трубки подводки, а потом затягиваем черную пластиковую гайку. На рисунке столешница (мойка) изображена схематично в разрезе, чтобы можно было рассмотреть, что должно получиться.

Далее к подводке, которая подключена к крану питьевой воды, прикручиваем переходник, на другом конце которого стандартный фитинг для подключения подводки с чистой водой от фильтра.

Монтаж и подключение фильтра

Не будем подробно останавливаться на сберке и подключении фильтра к системе водопровода, так как это описано в инструкции к фильтру.
Также можно найти все видеоинструкции на Ютуб-канале компании Гейзер.
Процесс включает в себя следующие этапы:
— подключение тройника с запорной арматурой к водопроводной розетке для отвода холодной воды к фильтру;
— для систем с обратным осмосом нужно подключить слив дренажной воды в канализацию;
— подключение накопительного бака для систем, им укомплектованных;
— установку картриджей в фильтры.
Вся необходимая фурнитура для подключения у фильтров есть в коробке. При монтаже понадобятся разводные ключи и минимальные навыки уплотнения соединений лентой фум или паклей. В городах, где присутствуют представительства фирмы Гейзер, можно заказать абсолютно бесплатную сборку и монтаж фильтра.

Остается только подключить фильтр к крану. Для этого используются пластиковые трубки из комплекта поставки фильтра.
Фитинги для подключения трубок поставляются с защитными заглушками, которые необходимо предварительно снять. Сначала снимаем вбок ограничительные скобы с фильтра и с переходника, освобождая механизм замка.

Далее вытягиваем из фитинга фильтра резиновую заглушку, освобождая отверстие для трубки. Для этого нужно надавить на подпружиненное колечки замка. Нажимаем на колечко в сторону фильтра, а заглушку вытягиваем в противоположную сторону. Также в будущем отсоединяется и трубка от замка.

В отверстие замка фильтра до упора вставляется один конец трубки. Второй конец трубки вставляется аналогично в переходник подводки смесителя.

Всё про вводной кран в квартиру

Водоснабжение квартиры является частью водопровода многоквартирного дома. Разделяет системы водоснабжения дома от системы водоснабжения квартиры вводной кран в квартиру. О нём и пойдёт речь в этой статье.

Что такое вводной кран в квартиру

Напомню, что система внутреннего водопровода дома состоит из: вводов в здание, водомерных узлов, разводящей водопроводной сети, стояков водоснабжения, подводки к сантехническим приборам и установкам. А также водоразборной, смесительной, запорной и регулирующей арматуры. Читать: Что такое коллекторная схема водоснабжения.

Как видим из этого нормативного определения, вводной кран в квартиру относится к системе внутреннего водопровода, а именно его хозяйственно-питьевой части.

Технически более правильное название вводного крана квартиры — это запорный вентиль отделяющий стояк водоснабжения от водопроводной разводки квартиры.

Именно это граничное расположение порождает частые споры на тему, кто его должен ремонтировать и за чей счёт. Не буду вписываться в этот спор, только замечу, что при сдаче дома в эксплуатацию, обязательна только установка вводных запорных вентилей. Читать: Кто должен проверять и заменять стояки водоснабжения

Если в процессе эксплуатации дома жильцами не принято других решений, вентиль стояка водоснабжения это часть общего имущества многоквартирного дома.

Так как жильцы платят за содержание и ремонт жилья, вполне разумно предположить, что аварийный ремонт (замену) вводного запорного крана должна проводить управляющая компания дома или ТСЖ. Это же относится к капитальному ремонту или плановому ремонту водопровода дома, а вместе с ним и вентилей.

Однако, как мне кажется, если жилец решил сделать ремонт ванной по своему желанию, замена вводного запорного вентиля проводится за его счёт.

Например, вы решили заменить стояки водоснабжения в границах в своей квартиры. Нелогично менять стояки за свой счёт, а вентиля за счёт ремонтного фонда. Хотя варианты могут быть.

Расположение вводных кранов в квартиры

Вводных кранов в квартиру два. Один холодного водоснабжения, второй горячего водоснабжения (если оно в доме предусмотренно, а не стоит колонка).

Ранее расположение вводных вентилей квартиры было только в ванной комнате, в редких случаях на кухне. В новых домах, вводные вентиля могут располагаться вне квартиры.

По нормативам, к вентилям ввода должен быть обеспечен свободный доступ. На практике расположение вентилей может быть разнообразным. Однако если вы делаете ремонт и меняете вентиля, а возможно переносите стояки водоснабжения, вам лучше сделать свободный и удобный доступ (если возможно) к вводным вентилям.

Неудобное расположение вентилей, их запирание, закрывание мебелью ванны или сантехническим приборами приводит к более сильному потопу в случае аварии.

Максимально удобное расположение вводных кранов квартиры в специально оборудованном сантехническом шкафу.

За вводным краном должен идти грязевик, потом счётчик воды, потом другие устройства регулирования и водоразбора. Читать Подготовка, размещение и монтаж счётчиков на воду.

Как выбрать вводной кран в квартиру

Этому вопросу я обязательно посвящу отдельную статью, здесь кратко. Понимая важность назначения вводных кранов, для правильного выбора должен быть только один критерий — надёжность.

Поэтому исключите из выбора вентили из цинко-аллюминиевого сплава (ЦАМ или ZAMAK). Его часто называют силумин, но это не так, хотя силумин ещё хуже ЦАМ.

Отдайте предпочтение латунным штампованным вентилям с шаровым запором (шаровые краны). Не покупайте клапанные вентили. Они дешевле, однако быстрее изнашиваются. Вода от стояка ещё не проходит очистку грязевиками, поэтому клапанный вентиль быстро изнашивается, хотя его можно отремонтировать.

Как поменять вводной кран в квартиру

Опишу практический вариант этапов замены вводного крана в квартиру. Последний случай — замена вводного крана жильцом, проводимая работником УК, дом серии П-44.

Во-первых, запорные вентиля были заранее куплены. Выбор пал на компанию «Bugatti». У них корпус латунный с никелированным покрытием, запорный шар из латуни с хромированным покрытием. Один кран с типом ручки «ручка», второй с ручкой типа «бабочка».

Замечу, что ручка удобнее бабочки, однако места для поворота «ручки» часто не хватает, поэтому покупают вентиля с ручкой «бабочка».

Во-вторых. Работы проводились работником управляющей компании, поэтому дополнительно договариваться с ним же о перекрытии стояков водопровода не пришлось.

В-третьих, для работ был обеспечен доступ к старым кранам. Так как в туалете, а стояки в доме серии П-44 расположены в туалете в сантехническом шкафу, был ремонт, доступ к ним был свободный. Шкаф был сломан, унитаз убран. Слом сантехкабины не проводился.

В-четвёртых, так как переноса стояков не было, замена именно вводных вентилей заняла около получаса. Вместе с вентилями ставили байпас на полотенцесушитель, поэтому точно сказать время работ не могу.

Заключение

Осталось отметить, что вводной кран в квартиру, по нормам, меняется во время капитального ремонта дома раз в 25 лет. На практике этот срок гораздо дольше.
