Как сделать счетчик Гейгера своими руками?

Сделай сам

В наш век техногенных катастроф необходимо защитить себя от их последствий в виде радиоактивного заражения. А для этого ионизирующее излучение необходимо обнаружить. Поэтому при отсутствии промышленных приборов любой радиолюбитель может попытаться изготовить счетчик Гейгера своими руками.

Что такое счетчик Гейгера?

Для измерения радиоактивного фона учеными и инженерами разработаны приборы — счетчики Гейгера. В качестве датчика альфа-, бета- и гамма-излучений используется герметичная газоразрядная трубка, наполненная смесью инертных газов, названная в честь ученых-изобретателей счетчиком Гейгера — Мюллера. Но профессиональные приборы мало доступны современному обывателю и довольно дороги.

Разработано несколько разновидностей подобных конструкций. Счетчик Гейгера своими руками из неоновой лампы может изготовить даже самый неподготовленный сталкер для выживания в постапокалиптическом мире.

Разновидности конструкций самодельных счетчиков Гейгера

Счетчик Гейгера своими руками разработали и изготовили уже многие конструкторы-любители. Вариантов конструкций много. Известны наиболее распространенные схемы самодельных разработок:

• Радиометр, с использованием стартера от лампы дневного света или неоновой лампы в качестве датчика бета- и гамма-излучения.
• Простой самодельный индикатор радиации на базе датчика СТС-5.
• Простейший дозиметр с датчиком СБМ-20.
• Малогабаритный радиационный индикатор на базе датчика СБТ-9.
• Индикатор ионизирующего излучения на базе датчика из полупроводникового прибора — диода.
• Простейший индикатор радиации с самодельным разрядником, изготовленным из ПЭТ-бутылки и консервной банки.

Преимущества и недостатки конструкций

Конструкции самодельных дозиметров и индикаторов радиации с использованием датчиков СБМ-20, СТС-5, СБТ-9 достаточно просты, имеют высокую чувствительность. Но у них есть очень важный недостаток — это промышленные датчики ионизирующего излучения, которые труднодоступны и дороги для покупки.

Индикатор радиации с датчиком из полупроводникового прибора дешев, но, в связи с нелинейностью характеристик полупроводников, труден в настройке, чувствителен к изменению температуры и напряжению питания.

Прибор с самодельным датчиком из ПЭТ-бутылки предельно прост, но требует схемы с полевым транзистором, который не всегда доступен для самодельщика. Кроме того, полевые транзисторы склонны к пробою в условиях сильной радиации.

Наиболее доступными являются конструкции с датчиками на базе стартера от неисправных ламп дневного света или неоновой лампы. К недостаткам датчика из стартера, как и неоновой лампы, необходимо отнести чувствительность к изменению температуры и напряжения питания, необходимость экранирования датчика от света и электромагнитного излучения. К преимуществам относится простота изготовления и настройки счетчика Гейгера своими руками.

Схема индикатора радиации c неоновой лампой в качестве датчика

Изготовление счетчика Гейгера своими руками следует начинать с изучения принципиальной схемы устройства. В этой схеме в качестве датчика гамма- и бета-излучения используется неоновая лампочка.

Рассмотрим принципиальную схему.

Чтобы выпрямить переменный ток, применен диод D1. Для обеспечения постоянного напряжения 100 В использована стабилизационная схема на основе стабилитрона D2. Параметры резистора R1 находятся в зависимости от питающего напряжения Vac и рассчитываются по формуле

Переменным сопротивлением R2 устанавливается напряжение на неоновой лампочке немного ниже напряжения поджигания. Неоновая лампа в режиме ожидания не должна гореть. При пролете радиоактивных частиц через стеклянную колбу, происходит ионизация инертного газа и вспышка лампы.

В момент вспышки лампы на сопротивлении R3 произойдет падение напряжения, а на неоновой лампе появится напряжение, меньше напряжения удержания. На лампе не будет прохождения тока до момента зажигания ее ионизирующей частицей. В момент краткого протекания тока через лампу в громкоговорителе прозвучит громкий щелчок. После сборки счетчика Гейгера своими руками из неоновой лампы можно приступать к его настройке.

Настройка и калибровка счетчика Гейгера

Разработанная модель постапокалиптического счетчика Гейгера своими руками настраивается просто. Переменным сопротивлением R2 прибор переводится в режим ожидания, на грани срабатывания датчика из неоновой лампы. Далее для эксперимента, к индикатору радиоактивности приближается пыльная тряпка и регулирующим резистором R2 подстраивается чувствительность прибора. Так как в пыли полно радиоактивных изотопов, неоновая лампочка индикатора радиоактивности при правильной настройке должна периодически вспыхивать, головка громкоговорителя должна издавать стрекочущие звуки и щелчки.

Для более точной калибровки прибора необходимо применить доступный источник радиации. Им может быть тумблер от военной радиоаппаратуры с нанесенным на него светящимся радиоактивным люминофором. Калибровка осуществляется с помощью образцового стандартного дозиметра. Частота срабатывания самодельного счетчика Гейгера подстраивается под частоту подсчета уровня радиации промышленного дозиметра. Для калибровки также может применяться стандартный источник радиации, которым, как правило, укомплектован военный дозиметр.

Материалы и инструменты для сборки счетчика Гейгера

При сборке своими руками счетчика Гейгера материалы могут применяться любые, доступные радиолюбителю. Главное, чтобы номиналы радиодеталей соответствовали приведенной схеме. Необходимо правильно подобрать в качестве датчика неоновую лампу, чтобы напряжение зажигания примерно соответствовало 100 В. При этом радиодетали могут быть как импортные, так и отечественные. Параметры деталей необходимо подобрать, используя справочную литературу.

Важно отметить, что в приведенной принципиальной схеме использовано переменное напряжение питания от сети Vac =220 В по бестрансформаторной схеме, а это опасно поражением организма электрическим током. Для предотвращения электрической травмы, следует изготовить корпус прибора из электроизоляционного материала. Для этой цели подойдет плексиглас, гетинакс, стеклотекстолит, полистирол, другие слоистые пластики.

При сборке счетчика Гейгера своими руками инструмент применяется самый разнообразный:

• Электрический паяльник мощностью 60 Вт необходим для пайки радиодеталей.
• Ножовка по металлу широко используется для распиливания фольгированного стеклотекстолита, при изготовлении печатной платы. Применяется для раскройки и разрезания пластиковых деталей корпуса.
• Электродрель применяется для сверления отверстий в печатной плате, сборки корпуса на уголках.
• Пинцет крайне необходим для работы с мелкими деталями при пайке и монтаже электрической схемы.
• Бокорезы рекомендуются для обрезки выступающих выводов радиодеталей.
• Для пуско-наладки прибора совершенно необходим элементарный тестер, с помощью которого потребуется провести замеры напряжения в контрольных точках, а также других электрических параметров.
• Для автономного электропитания подлинно постапокалиптического счетчика Гейгера желательно подключить аккумуляторную батарею напряжением 4,5-9 В, для чего применить любую простейшую схему преобразователя напряжения до 220 В переменного тока.

При работе с электричеством и радиоактивными материалами следует выполнять требования техники безопасности.

Счетчик Гейгера-Мюллера: принцип работы и назначение

В 1908 году физик из Германии Ганс Гейгер трудился в химических лабораториях, принадлежащих Эрнсту Резерфорду. Там же им было предложено испытать счетчик заряженных частиц, представлявший собой ионизированную камеру. Камера являлась электро-конденсатором, который наполняли газом под высоким давлением. Еще Пьер Кюри применял это устройство на практике, изучая электричество в газах. Идея Гейгера – обнаруживать излучения ионов — была связана с их влиянием на уровень ионизации летучих газов.

В 1928 г. немецкий ученый Вальтер Мюллер, работавший с Гейгером и под его началом, создал несколько счетчиков, регистрирующих ионизирующие частицы. Устройства были нужны для дальнейшего исследования радиации. Физика, будучи наукой экспериментов, не могла бы существовать без измерительных конструкций. Были открыты только несколько излучений: γ, β, α. Задача Гейгера состояла в том, чтобы измерить чувствительными приборами все виды излучения.

Счетчик Гейгера-Мюллера — простой и дешевый радиоактивный датчик. Это не точный инструмент, который фиксирует отдельные частицы. Техника измеряет общую насыщенность ионизирующего излучения. Физики используют его с другими датчиками, чтобы добиться точности расчетов при проведении экспериментов.

Немного об ионизирующих излучениях

Можно было бы сразу перейти к описанию детектора, но его работа покажется непонятной, если вы мало знаете об ионизирующих излучениях. При излучении происходит эндотермическое влияние на вещество. Этому способствует энергия. К примеру, ультрафиолет или радиоволна к таким излучениям не относятся, а вот жесткий ультрафиолетовый свет – вполне. Здесь определяется граница влияния. Вид именуется фотонным, а сами фотоны – это γ-кванты.

Эрнст Резерфорд поделил процессы испускания энергии на 3 вида, используя установку с магнитным полем:

• γ – фотон;
• α – ядро атома гелия;
• β – электрон с высокой энергией.

От частиц α можно защититься бумажным полотном. β проникают глубже. Способность проникновения γ самая высокая. Нейтроны, о которых ученые узнали позже, являются опасными частицами. Они воздействуют на расстоянии нескольких десятков метров. Имея электрическую нейтральность, они не вступают в реакцию с молекулами разных веществ.

Однако нейтроны легко попадают в центр атома, провоцируют его разрушение, из-за чего образуются радиоактивные изотопы. Распадаясь, изотопы создают ионизирующие излучения. От человека, животного, растения или неорганического предмета, получившего облучение, радиация исходит несколько дней.

Устройство и принцип работы счетчика Гейгера

Прибор состоит из металлической или стеклянной трубки, в которую закачан благородный газ (аргоново-неоновая смесь либо вещества в чистом виде). Воздуха в трубке нет. Газ добавляется под давлением и имеет примесь спирта и галогена. По всей трубке протянута проволока. Параллельно ей располагается железный цилиндр.

Проволока называется анодом, а трубка – катодом. Вместе они – электроды. К электродам подводится высокое напряжение, которое само по себе не вызывает разрядных явлений. В таком состоянии индикатор будет пребывать, пока в его газовой среде не возникнет центр ионизации. От источника питания к трубке подключается минус, а к проволоке – плюс, направленный через высокоуровневое сопротивление. Речь идет о постоянном питании в десятки сотен вольт.

Когда в трубку попадает частица, с ней сталкиваются атомы благородного газа. При соприкосновении выделяется энергия, отрывающая электроны от атомов газа. Затем образуются вторичные электроны, которые тоже сталкиваются, порождая массу новых ионов и электронов. На скорость электронов по направлению к аноду влияет электрическое поле. По ходу этого процесса образуется электрический ток.

При столкновении энергия частиц теряется, запас ионизированных атомов газа подходит к концу. Когда заряженные частицы попадают в газоразрядный счетчик Гейгера, сопротивление трубки падает, что немедленно снижает напряжение средней точки деления. Затем сопротивление вновь растет — это влечет за собой восстановление напряжения. Импульс становится отрицательным. Прибор показывает импульсы, а мы можем их сосчитать, заодно оценив количество частиц.

Виды счётчиков Гейгера

По конструкции счетчики Гейгера бывают 2 видов: плоский и классический.

Классический

Сделан из тонкого гофрированного металла. За счет гофрирования трубка приобретает жесткость и устойчивость к внешнему воздействию, что препятствует ее деформации. Торцы трубки оснащены стеклянными или пластмассовыми изоляторами, в которых находятся колпачки для вывода к приборам.

На поверхность трубки нанесен лак (кроме выводов). Классический счетчик считается универсальным измерительным детектором для всех известных видов излучений. Особенно для γ и β.

Плоский

Чувствительные измерители для фиксации мягкого бета-излучения имеют другую конструкцию. Из-за малого количества бета-частиц, их корпус имеет плоскую форму. Есть окошко из слюды, слабо задерживающее β. Датчик БЕТА-2 – название одного из таких приборов. Свойства других плоских счетчиков зависят от материала.

Параметры и режимы работы счетчика Гейгера

Чтобы рассчитать чувствительность счетчика, оцените отношение количества микрорентген от образца к числу сигналов от этого излучения. Прибор не измеряет энергию частицы, поэтому не дает абсолютно точной оценки. Калибровка устройств происходит по образцам изотопных источников.

Также нужно смотреть на следующие параметры:

Рабочая зона, площадь входного окна

Характеристика площади индикатора, через которую проходят микрочастицы, зависит от его размеров. Чем шире площадь, тем большее число частиц будет поймано.

Рабочее напряжение

Напряжение должно соответствовать средним характеристикам. Сама характеристика работы — это плоская часть зависимости количества фиксированных импульсов от напряжения. Ее второе название – плато. В этом месте работа прибора достигает пиковой активности и именуется верхним пределом измерений. Значение – 400 Вольт.

Рабочая ширина

Рабочая ширина — разница между напряжением выхода на плоскость и напряжением искрового разряда. Значение – 100 Вольт.

Наклон

Величина измеряется в виде процента от количества импульсов на 1 вольт. Он показывает погрешность измерения (статистическую) в подсчете импульсов. Значение – 0,15 %.

Температура

Температура важна, поскольку счётчик часто приходится применять в сложных условиях. Например, в реакторах. Счетчики общего использования: от -50 до +70 С по Цельсию.

Рабочий ресурс

Ресурс характеризуется общим числом всех импульсов, зафиксированных до момента, когда показания прибора становятся некорректными. Если в устройстве есть органика для самогашения, количество импульсов составит один миллиард. Ресурс уместно подсчитывать только в состоянии рабочего напряжения. При хранении прибора расход останавливается.

Время восстановления

Это промежуток времени, за который устройство проводит электричество после реагирования на ионизирующую частицу. Существует верхний предел для частоты импульсов, ограничивающий интервал измерений. Значение – 10 микросекунд.

Из-за времени восстановления (его ещё называют мертвое время) прибор может подвести в решающий момент. Для предотвращения зашкаливания производители устанавливают свинцовые экраны.

Есть ли у счетчика фон

Фон измеряется в толстостенной свинцовой камере. Обычное значение – не более 2 импульсов за минуту.

Кто и где применяет дозиметры радиации?

В промышленных масштабах выпускают много модификаций счетчиков Гейгера-Мюллера. Их производство началось во времена СССР и продолжается сейчас, но уже в Российской Федерации.

• на объектах атомной промышленности;
• в научных институтах;
• в медицине;
• в быту.

После аварии на Чернобыльской АЭС дозиметры покупают и рядовые граждане. Во всех приборах установлен счетчик Гейгера. Такие дозиметры оснащают одной или двумя трубками.

Можно ли сделать счетчик Гейгера своими руками?

Изготовить счетчик самостоятельно сложно. Нужен датчик излучения, а его купить смогут далеко не все. Сама схема счетчика давно известна — в учебниках физики, например, её тоже печатают. Однако воспроизвести устройство в домашних условиях сумеет только настоящий «левша».

Талантливые мастера-самоучки научились делать счетчику заменитель, который также способен замерять гамма- и бета-излучения с помощью люминесцентной лампы и лампы накаливания. Также используют трансформаторы от сломанной техники, трубка Гейгера, таймер, конденсатор, различные платы, резисторы.

Заключение

Диагностируя излучения, нужно учитывать собственный фон измерителя. Даже при наличии свинцовой защиты приличной толщины скорость регистрации не обнуляется. У этого явления есть объяснение: причина активности – космическое излучение, проникающее через толщи свинца. Над поверхностью Земли ежеминутно проносятся мюоны, которые регистрируются счетчиком с вероятностью 100%.

Есть и еще один источник фона – радиация, накопленная самим устройством. Поэтому по отношению к счётчику Гейгера тоже уместно говорить об износе. Чем больше радиации прибор накопил, тем ниже достоверность его данных.

Методы обнаружения и регистрации ионизированных излучений

Радиоактивные излучения не воспринимаются органами чувств. Эти излучения могут быть обнаружены (детектированы) при помощи приборов и приспособлений, работа которых основана на физико-химических эффектах, возникающих при взаимодействии излучений с веществом. В практике наиболее употребительны ионизационные камеры, пропорциональные счетчики и счетчики Гейгера-Мюллера, а также коронные и искровые счетчики. Другие методы предусматривают измерение вторичных эффектов, обусловленных ионизацией, фотографический, люминесцентный, химический, калориметрический и др.

Рисунок 17. Схема устройства газоразрядного счетчика 1 – анод, 2 – катод.

Газоразрядный счетчик (рис. 17) представляет собой стеклянный или металлический баллон с двумя электродами – внешним (катод) и внутренним (анод). Катодом является или металлический баллон, или проводящий слой, нанесенный на внутреннюю поверхность стеклянного баллона. Анодом служит тонкая металлическая проволока, натянутая внутри баллона вдоль его оси. Счетчик обычно наполнен специальной смесью газов под давлением 100 мм рт. ст. Когда газ внутри счетчика не ионизирован ядерными частицами, несмотря на приложенное к нему напряжение, ток между его электродами не протекает. Как только газ внутри счетчика будет ионизирован попавшими в него ядерными частицами, в цепи счетчика появится электрический ток. Источником ионизации газа могут быть гамма-, альфа- и бета-лучи, рентгеновское и ультрафиолетовое излучения. Для работы счетчика используется такой режим, при котором ток в цепи счетчика пропорционален числу ионизирующих частиц. Газоразрядный счетчик воспринимает ядерное излучение и превращает его в электрические импульсы. Эти импульсы попадают в регистрирующее устройство. Количество поступающих импульсов характеризует степень радиоактивности.

В практике применяют разнообразные типы счетчиков, которые реагируют на различные излучения. Они рассчитаны на разное рабочее напряжение, имеют различный срок службы, исчисляемый миллионами импульсов, а также разные размеры – длину и диаметр.

Счетчик Гейгера-Мюллера (газоразрядные счетчики) конструктивно мал, чем отличаются от пропорциональных счетчиков цилиндрического и торцового типов.

Счетчик Гейгера-Мюллера, газоразрядный прибор для обнаружения и исследования различного рода радиоактивных и др. ионизирующих излучений: α- и β-частиц, γ-kвантов, световых и рентгеновских квантов, частиц высокой энергии в космических лучах и на ускорителях. Гамма-кванты регистрируются счетчиком Гейгера-Мюллера по вторичным ионизирующим частицам — фотоэлектронам, комптоновским электронам, электронно-позитронным парам; нейтроны регистрируются по ядрам отдачи и продуктам ядерных реакций, возникающим в газе счётчика. Основное отличие его состоит в том, что внутренний объем счетчика Гейгера наполнен инертным газом при пониженном давлении, а работа осуществляется в области Гейгера, т.е. в режиме самостоятельного газового разряда.

Чаще всего применяют счётчики с максиально расположенными цилиндрическими электродами: внешний цилиндр – катод, тонкая нить, натянутая вдоль его оси, – анод (рис. 18). Электроды заключены в герметически замкнутый резервуар, наполненный каким-либо газом до давления 13-26 кн/м 2 (100-200 мм pm. ст.). К электродам счётчика прикладывается напряжение в несколько сот в. На нить подаётся знак + через сопротивление R (рис. 19).

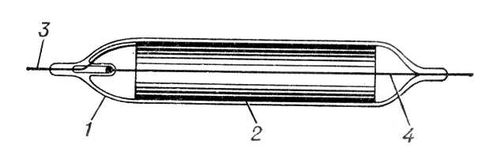

Рисунок 18. Схема стеклянного счётчика Гейгера-Мюллера:

1 – герметически запаянная стеклянная трубка; 2 – катод

(тонкий слой меди на трубке из нержавеющей стали);

3 – вывод катода; 4 – анод (тонкая натянутая нить).

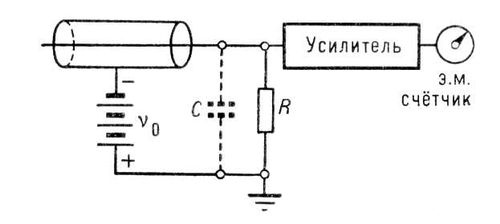

Рисунок 19. Схема включения счётчика Гейгера-Мюллера.

При попадании в счётчик ионизирующей частицы в газе образуются свободные электроны, которые движутся к положительно заряженной нити. Вблизи нити напряжённость электрического поля велика и электроны ускоряются настолько, что начинают, в свою очередь, ионизовать газ.

Счетчики Гейгера-Мюллера применяются для регистрации всех видов излучений, но чаще для бета- и гамма излучений. Счетчики для регистрации гамма излучения имеют некоторую особенность в конструкции. Регистрация гамма-излучения возможна в результате выбивания вторичных электронов из катода счетчика на основе известных трех механизмов воздействия этого излучения с веществом: фотоэффекта, комптонэффекта, образования электронно-позитронных пар.

Вторичные электроны (фотоэлектроны, электроны отдачи, электронно-позитронные пары), попадая в чувствительный объем счетчика, вызывают газовый разряд (ударную ионизацию), который и регистрируется радиометрическим устройством. В силу того что γ-кванты слабо поглощаются веществом, эффективность гамма — счетчиков очень мала и не превышает 1%.. Для повышения эффективности счета γ -квантов стенки гамма-счетчиков делают из материалов с большим атомным номером и более толстыми (с учетом величины максимального пробега вторичных электронов в данном веществе). Промышленные гамма-счетчики, как правило, цилиндрические и имеют стеклянные стенки. Катодом у них служит напыленный на внутреннюю поверхность стекла слой графита, меди, никеля или вольфрама. Наполнитель-смесь аргона и паров спирта. В практической работе применяют счетчики: ГС, МС-4, МС-6, МС-17, ВС-7, ВС-9 и др., длина и диаметр которых варьируют в широких пределах — от нескольких миллиметров до нескольких сантиметров.

Отдельную группу составляют так называемые галогенные счетчики, у которых в качестве гасящего компонента применяют галоиды. Преимущество галогенных счетчиков состоит в том, что срок их службы практически не ограничен, так как «гашение» разряда не связано с диссоциацией молекул галоида. Однако галогенные счетчики имеют и существенный недостаток – короткое плато счетной характеристики (>80 В) с большим наклоном (12-15% на 100 В). Это ограничивает применение галогенных счетчиков для точных измерений радиоактивных образцов.

В настоящее время промышленность выпускает несколько типов галогенных счетчиков: СИ-1Г, СИ-1БГ, СИ-ЗБГ, СБТ-7 и др.

Постапокалиптический счётчик Гейгера своими руками

Мировая индустрия компьютерных игр постоянно пугает человечество концом света, немыслимыми чудовищами, которые появятся вследствие действия радиации… Но истинных мозгочинов не испугать подобными страшилками. Поэтому предлагаю подготовиться к «предстоящим событиям» и сделать своими руками счётчик Гейгера в постапокалиптическом стиле.

Шаг 1: Материалы

• Муляж скелета человека;
• Набор собери сам «Счетчик Гейгера»;
• 12 см гибкой трубы;
• Четыре (12 мм M3) стойки и винты к ним;
• Чёрная липкая лента;
• Низкотемпературный пластик;
• Чёрные кабельные стяжки;
• Эпоксидный клей;
• Гибкий провод;
• Баллончик тёмной металлической краски;
• Баллончик чёрной краски.

Инструменты:

• Паяльник и припой; ; ;
• Плоскогубцы;
• Резцы;
• Сжатый воздух.

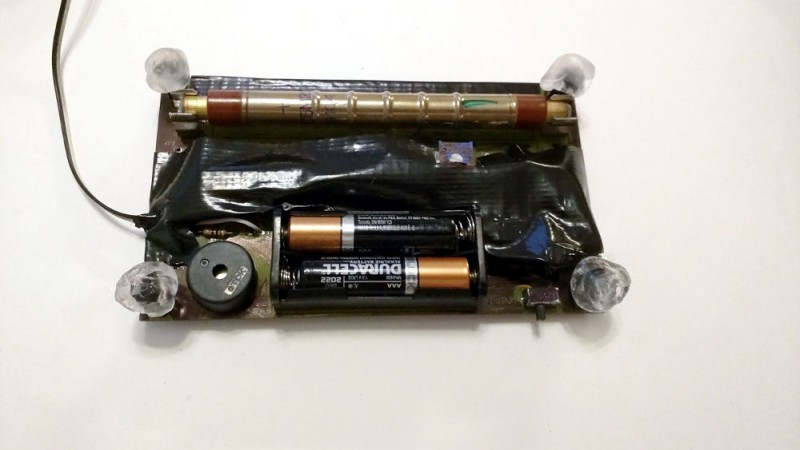

Шаг 2: Сборка счетчика Гейгера

Сборка счетчика Гейгера проводится согласно инструкции. Для подключения светодиодного индикатора, воспользуемся 20 cм проводом.

Как только будете уверены, что счётчик Гейгера работает правильно, покрасьте низ в чёрный цвет, а верх покройте чёрной липкой лентой, оставив динамик, трубку Гейгера, батарейки и монтажные отверстия открытыми.

Шаг 3: Разбираем скелет

Открутим все винты и разберем скелет на детали.

Шаг 4: Разрезаем череп

Отрежем лицевую часть черепа. Не волнуйтесь о точности разреза, в случае чего проблемы можно будет исправить пластиком. Доработаем оставшуюся часть черепа, чтобы низ сопоставлялся с ребрами.

Шаг 5: Собираем позвоночник

Склеиваем позвонки вместе.

Смоделируем «хвост» из низкотемпературной пластмассы и приклеим его так, как показано на фото.

Пока пластик будет остывать, склеим свободные позвонки на рёберной клетке.

Шаг 6:

Разрежем трубу на 6 частей: 4 х 25 cm, 2 х 40 cm.

Покрасим их тёмной металлической краской.

Шаг 7: Сопоставляем позвонки с рёбрами

Отрежем бугорки на концах рёбер и просверлим отверстия, чтобы сопоставить рёбра с широкими краями позвонков. Если вы хотите укрепить конструкцию, просверлите пару отверстий и установите в них штифты.

Шаг 8: Светодиодный индикатор

Просверлим 5 мм отверстие в тыльной части черепа.

Воспользуемся гравёром, чтобы немного «выбрать» внутреннюю часть черепа.

Индикаторный блок должен плотно соприкасаться с отверстием, а светодиод должен слегка выступать из него.

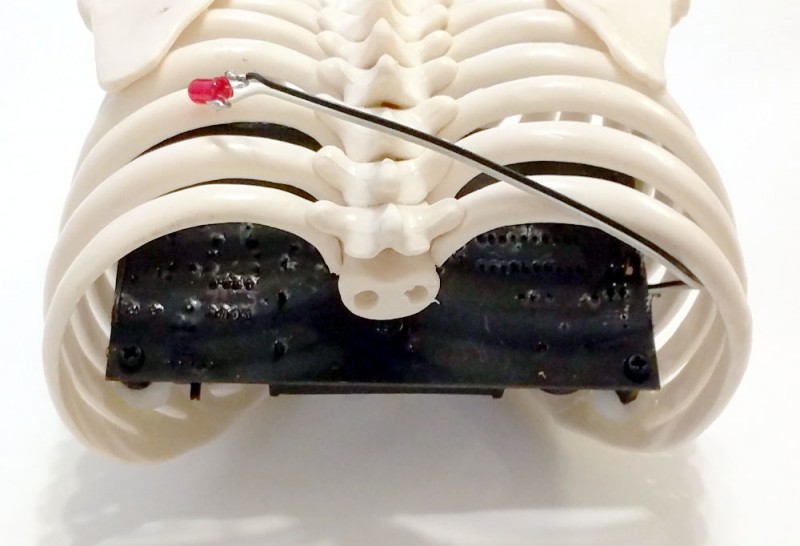

Шаг 9: Устанавливаем счётчик Гейгера

Прикрутим опоры к плате счетчика Гейгера.

Капнем по капле низкотемпературной пластмассы на концы каждого соединения.

Поместим счетчик Гейгера в грудную клетку и зафиксируем его там.

Шаг 10: «Прилепим» череп к ребрам

Протянем две длинные трубки через отверстия между ключицей и первым ребром с каждой стороны.

Установим череп на рёбрах. Заполним промежутки вокруг него низкотемпературной пластмассой. Как только всё остынет, удалите верх черепа, поскольку будет нужен доступ к внутренней части для установки светодиодного индикатора.

Сделаем стойку из пластмассы и вмонтируем её внутрь черепа. Она понадобиться для удержания трубок на месте.

При необходимости отшлифуйте поверхность пластмассы.

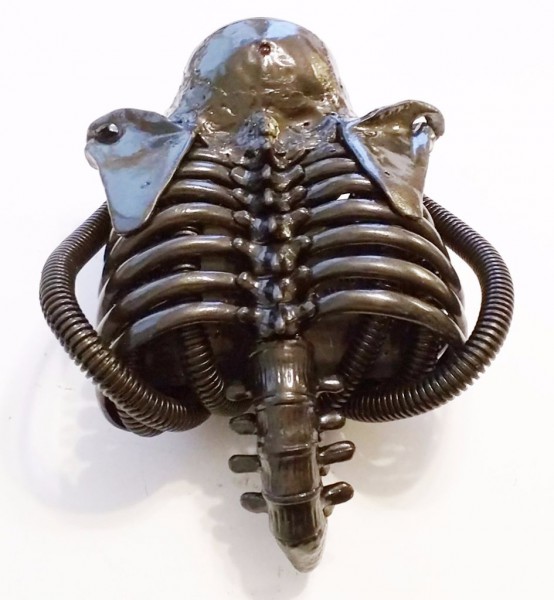

Шаг 11. Лакокрасочные работы

Снимем счётчик Гейгера и выкрутим винты из стоек.

Приклеим позвонки к грудной клетке. Можете использовать кабельные стяжки, чтобы удержать всё детали вместе до застывания эпоксидного клея. Воспользуемся сжатым воздухом для того, чтобы очистить поделку от пыли.

Окрасим детали тёмной металлической краской (пары слоёв будет достаточно). Подвесим скелет на проволочную вешалку для дальнейшей росписи и хорошей сушки.

Шаг 12. Окончательная сборка

Повторно соберём счетчик Гейгера.

Установим светодиодный индикатор.

Пропустим концы трубок в грудную клетку и обеспечим соединение кабелей.

Поставим на место верхушку черепа.

Протянем 4 меньшие части трубы через отверстия вокруг счетчика Гейгера. Точность расположение не важна.

Шаг 13. Работа счётчика Гейгера

Выключатель питания находится за трубкой. Включив его и держась за позвоночник (как за ручку) отправляйтесь разыскивать различные аномалии и артефакты.
