Как я прошивал/диагностировал/ремонтировал лазерный принтер SAMSUNG ML-1665 с картриджем MLT-D104S

Как я прошивал/диагностировал/ремонтировал лазерный принтер SAMSUNG ML-1665 с картриджем MLT-D104S

Так как для дома принтер вещь хорошая и бывает необходимость что-нибудь напечатать, а бегать постоянно по различным "Ксерокопиям" надоело, то решил приобрести себе принтер Samsung ML-1665/1660. Принтер достался с 2-мя оригинальными пустыми картриджами MLT-D104S. Принтеру 7 лет и не эксплуатировался он около 6 лет. Попробовал напечатать обоими картриджами и вот что увидел.

На 2-х листах были отчетливо видны горизонтальные, темные, повторяющаяся линия по всей длине листа. Причем эти линии повторялись на 2х листах на одинаковых интервалах. Первое что подумал, это причина в самом принтере, т.к один и тот же дефект печати давали 2 разных картриджа. Просто заправить тонером картридж и проверить уйдет ли эта полоса не хотелось переводить тонер.
Прежде чем что-то разбирать, смотреть, проверять решил прошить принтер. Если заправить картридж тонером без прошивки принтера, то надо в картридж дополнительно покупать и вставлять чип, иначе принтер не будет печатать. Чип картриджа задуман для блокировки принтера по количеству распечатанных страниц.
Вот тут можно скачать прошивку. В самом архиве есть подробная инструкция как прошить принтер.
Прежде чем прошивать, надо знать номер прошивки принтера. Ее можно глянуть на самом принтере. Достаточно вскрыть правую пластиковую крышку. На микросхеме есть наклейка с номером прошивки. Так же можно распечатать информационную страницу. Для этого надо нажать на принтере кнопку с изображением монитора и держать ее 4 сек после отпустить. На распечатке будет сводная информация по принтеру и картриджу.
V1.01.0030 — стандартная версия прошивки. После прошивки V1.01.0034f.
После прошивки чип с картриджа можно вытащить или заклеить скотчем.

После успешного прошивания, решил разобрать дальше принтер. Так как был уверен, что проблема именно в нем. Вспомнил геометрию (пригодилась Оо), что по длине окружности можно найти ее диаметр. Замерив на распечатке длину между полосками, определил диаметр вала, который давал дефект печати. Я думал, что прижимной вал фотобарабана, но он оказался меньшего диаметра.

Осмотрел все остальные валы принтера, так и не не обнаружил ничего подходящего. Значит проблема в самих картриджах, причем одинаковая должна быть. К подходящему диаметру подходил фотобарабан. Прокрутив за шестеренку фотобарабан, обнаружил еле заметную линию вдоль всего барабана. Взял другой картридж — тоже самое. На 90% был уверен, что проблема в фотобарабане. Взяв распечатку и сравнив линии на барабане и на бумаге увидел повторяющийся рисунок. Тут уже очевидно было, что проблема в фотобарабане. Из-за чего появилась эта линия? Возможно, после 6-ти летнего простоя тонер задубел и после включения царапнул фотобарабан.

Читайте так же:
Для чего нужен 210 счетчик

Покупать новый оригинальный картридж за 3200 руб. не было желания. Так же есть и китайские за 900 руб. Почитав информацию, что китайского хватает на 1 заправку, дальше он печатает с дефектами. Китайский тоже не захотел. Не был уверен, что на этот картридж есть в продаже отдельно фотобарабан, но на удивление немного погуглив — нашел. Эти 2 картриджа не разу не заправлялись, значит ресурс у них еще заправки на 3, 4. Купил фотобарабан ML1630 и тонер совместимый с этим типом картриджа. Тонер ML-1210/1250. Тонер и фотобарабан обошелся 380 руб.

На распечатанных информационных страничках было видно, что один картридж намотал 1533 страниц, а другой 754. Выбрал с меньшим пробегом.) Дальше приступил к разборке картриджа. Вот тут можно посмотреть подробнее как разбирать, чистить картридж.

Сложность в разборе была в снятии боковых крышек. Они запаяны пластмассовыми заклепками, поддев ножом они отлично выламываются. В дальнейшем в эти места необходимо засверлиться и вкрутить шурупы.

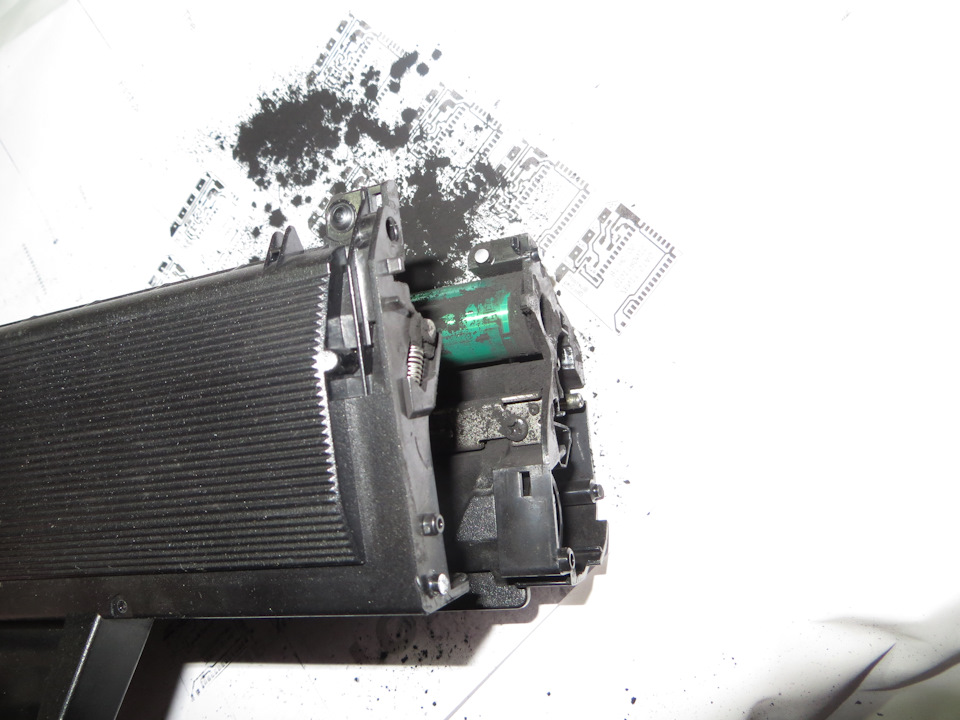

После разборки на 2 части картриджа, из бункер с отработанным тонером высыпался старый тонер.

Все что можно разобрать, открутить снять. Разобрал, открутил, снял. Все валы, шестеренки, корпуса пропылесосил и протер сухой тряпкой.

Инструкция по заправке Samsung ML-1640 / ML-1641 / ML-1645 / ML-2240 / ML-2241

Инструкция для самостоятельной заправки картриджа MLT-D108S принтера Samsung.

Эта инструкция актуальная для следующих принтеров:

ML-1640 / ML-1641 / 1645 / 2240 / 2241.

Так же вам понадобятся инструкции по прошивке ML-1640 / ML-1641 / ML-1645, ML-2240 / ML-2241.

Инструкции по заправке лазерных картриджей:

Для заправки вам понадобится:

— сменный предохранитель или чип.

Положите картридж ручкой от себя. Открутите два винта с левой крышки.

Аккуратно снимите крышку.

На передней стороне картриджа с краев раскрутите два винта.

Приподнимите крышку и снимите отсек для отработки. Убедитесь в том, что клипса полностью вытащена из паза. Если вы попытается вытащить отсек для отработки, не вытащив клипсу из паза, то вы можете сломать ее.

Раскрутите два винта с ракеля. При помощи пылесоса или сухого сжатого воздуха очистите отсек для отработки от остатков тонера.

Вставьте ракель обратно и закрутите его двумя винтами. Отложите отсек для отработки в сторону.

Раскрутите два винта с правой крышки. Аккуратно снимите крышку.

Сдвиньте вал первичного заряда в сторону, приподнимите его и извлеките его из тонерного отсека. Возьмите сухую тряпку без ворса и прочистите вал первичного заряда.

Читайте так же:
Счетчик уличный однотарифный меркурий

Снимите фотобарабан, аккуратно взяв его за пластиковый наконечник.

Аккуратно извлеките четыре шестеренки и отложите их в сторону.

Снимите пробку при помощи небольшой плоской отвертки аккуратными круговыми движениями.

Аккуратно приподнимите пластинку вала, нажав небольшой плоской отверткой на клипсу, расположенную в нижней части картриджа.

Затем вы сможете увидеть пружину, которая контактирует с магнитным валом. Приподнимите пружину так, чтобы пластина начала подниматься, она упадет перед вами.

Снимите магнитный вал, приподняв его.

Раскрутите два винта с дозирующего лезвия. Со стороны лезвия находится другой конец пружины, приподнимите его верх и вытащите лезвие. Прочистите дозирующее лезвие. Если загрязнение небольшое, то вы можете протереть его спиртом, если же степень загрязнения высокая, то вам необходимо протереть лезвия ацетоном, а затем спиртом.

Прочистите подающий ролик и емкость от остатков тонера.

Установите дозирующее лезвие обратно и закрутите его двумя винтами. Во время установки лезвия приподнимите пружинку, а после установки убедитесь, что пружинка находится в правильном месте.

Установите магнитный вал, шпонкой к стороне шестеренок картриджа.

Установите пластинку вала. Для этого вам потребуется приподнять пружинку. После того как вы вставите пластинку, пружина должна соприкасаться с осью магнитного вала.

Установите фотобарабан обратно, придерживая его за пластмассовый наконечник.

Установите четыре шестеренки, как показано на рисунке.

Снимите старую проводящую смазку с контакта вала первичного заряда и смажьте его новой. Небольшое количество смазки гораздо лучше, чем большое.

Установите вал первичного заряда.

Заполните емкость тонером. Закройте ее пробкой и проверьте, не высыпается ли тонер.

Вставьте боковую крышку со стороны шестеренок. Убедитесь в том, что ось вала первичного заряда правильно вставлена в отверстие в крышке.

Соедините отсек для отработки и тонерный отсек. Для этого потребуется аккуратно вставить клипсу в паз и опустить крышку.

Закрутите крышку двумя винтами.

Чтобы заменить чип, необходимо снять крышку, для этого нужно при помощи плоской отвертки надавить на две металлические клипсы.

Замените старый чип на новый, и вставьте крышку обратно.

Установите боковую крышку обратно в картридж и закрутите ее двумя винтами.

Заправка картриджей Samsung ML-1640 / 1641 / 1645 / 2240 / 2241 / 2245 прошивка принтера

Заправка картриджа Samsung MLT-D108S представляет собой довольно простую с технической точки зрения процедуру, выполнение которой позволит существенно снизить расходы на приобретение новых картриджей взамен опустевшим. Единственным существенным препятствием на пути к достижению желаемого результата будет наличие в устройстве специальной микросхемы, контролирующей количество отпечатанных листов. Помочь преодолеть данное ограничение позволит перепрошивка принтера Samsung, выполнить которую можно у нас.

Читайте так же:
Счетчики времени наработки поверка

SAMSUNG ML-1640

Для чего выполняется прошивка принтеров Samsung

Любой картридж Samsung ML-1640 содержит в своей конструкции особый чип, который ведет учет напечатанных страниц. В результате это приспособление заблокирует возможность использования картриджа по достижении расчетного предела, даже если в его бункере еще имеется некоторое количество тонера. Что уже говорить про самостоятельно восполненные запасы, которые производителем не учитываются. Перепрошивка принтеров или замена чипов позволяет дальше использовать картридж до его полного износа.

samsung ml-2241

Куда сложнее дела обстоят со стартовыми картриджами, которыми комплектуется принтер Samsung ML-1640. В них изначально отсутствует чип, заменой которого можно обойти искусственно созданные производителем ограничения. Вместо чипа имеется металлическая заглушка, а учет напечатанных страниц ведется самим принтером. В обычной ситуации очень скоро новый принтер Samsung ML начинает сигнализировать о выработке ресурса, требуя приобретения нового картриджа, даже если тонера еще более чем достаточно.

Samsung ML-1641

Можно ли повторно использовать в Samsung ML-1640 картридж из стартового комплекта?

В большинстве случаев проще было бы приобрести новый картридж Samsung ML-1640 с чипом, который уже можно без лишних сложностей перезаправлять до полного износа фотобарабана и других ответственных узлов. Но значительная стоимость данного вида расходных материалов для печати побуждает искать способы повторного использования стартового комплекта. Помочь в этом вопросе сможет прошивка принтера Samsung, а также модификация платы, ответственной за счетчик напечатанных листов.

Samsung MLT-D108S

Установленная на устройство ML 1641 прошивка определяется с помощью печати страницы сервисного отчета. Очень важно, чтобы установленная на вашем принтере версия программного обеспечения позволяла произвести модификацию. Именно эту информацию наш специалист проверит в первую очередь. Только после установки правильной прошивка в вашем принтере Samsung 1641 картридж будет распознаваться после перезаправки.

Выполненная на совершенно новом устройстве Samsung 1640 прошивка позволит свести к минимуму вмешательства в работу платы, сделав модификации наиболее незначительными. Но делать это нужно на неиспользованном ранее принтере. После простых и легко выполнимых манипуляций счетчик начнет обнуляться после каждого выключения устройства, позволяя заправлять комплектный картридж сколько угодно раз. В случае выхода из строя каких-либо деталей картридж для Samsung ML-1640 можно восстановить у нас. Также возможно приобретение нового картриджа по доступной цене.

Чем и как лучше заправить принтер Samsung ML-1640?

Для достижения желаемого результата большое значение имеет также правильно подобранный tonner ML 1640, поскольку от его совместимости с устройством зависит качество печати и даже работоспособность принтера. У разных производителей химический состав тонера и его физические свойства могут в значительной степени варьироваться, из-за чего рекомендуется не смешивать остатки старого тонера с новым. Это можно делать только в том случае, если вы всегда заправляете свой картридж ML-1640 тонером одного и того же производителя.

Читайте так же:
Счетчик кликов php mysql

samsung ml-2245

Долговечность картриджа для устройства Samsung 1640 в значительной степени зависит от правильного и аккуратного его обслуживания при заправке. После снятия крышки корпуса следует тщательно очистить элементы конструкции от остатков тонера и заменить токопроводящую смазку. Нельзя прикасаться к поверхностям голыми руками, так как это оставит на них легкий след кожного жира. Также из-за требований безопасности необходимо использовать очки, маску и перчатки. Заправка картриджей на Троещине тонером Samsung ML-1640 может быть довольно грязным делом, так что следует подготовить рабочее место и одеть одежду, которую будет не жалко испачкать.

Прошивка принтера представляет собой эффективное решение для работы с заправленными картриджами, поскольку позволяет перестать обращать внимание на замену чипов. По сути, затраты на заправку будут сводиться только к стоимости тонера и выполнению самой работы, что на порядок меньше, чем приобретение новых картриджей по мере их истощения. Особенно – с учетом того, что принтер Самсунг ML 1640 комплектуется картриджами не самого дешевого образца. После выполнения данной процедуры Самсунг ML 1640 станет надежным и чрезвычайно экономичным помощником в любом деле.

Инструкция по заправке картриджа: Samsung //adisprint.ru/images/articles/79/1641/1645

image image

Поместить картридж рукояткой от себя. Удалить два винта на правой боковой крышке (Рис. 1).

Аккуратно поддеть правую боковую крышку (см. Рис. 2).

image image

Спереди сверху на картридже находится два винта. Удалить их (Рис. 3).

Поднять и снять бункер для израсходованного тонера. Убедиться, что зубчик справа вынут из гнезда. Если попытаться поднять крышку, не вынув зубчик из гнезда, то он отломается (Рис. 4).

Удалить два винта и чистящее лезвие из бункера для израсходованного тонера (Рис. 5 и 6).

Удалить оставшийся тонер из бункера.

image image

Переустановить чистящее лезвие и два винта. Отложить бункер для израсходованного тонера (Рис. 7).

Удалить два винта на правой боковой крышке. Аккуратно поддеть крышку (Рис. 8).

image image

Удалить набор шестерней и отложить (Рис. 9).

Вытащить вал первичного заряда с контактной стороны, его нужно поднять и удалить (Рис. 10). Вычистить вал первичного заряда средством для очистки валов первичного заряда.

Читайте так же:
Sim карты для счетчиков

Извлечь фоторецепторный барабан (Рис. 11).

Аккуратно поддеть пробку отверстия для засыпки тонера. Пробка сидит крепко, и еѐ легко повредить (Рис. 12).

image image

Удалить весь оставшийся в бункере тонер.

Аккуратно выставить боковую пластину вала из картриджа, надавив на зубчик, расположенный сбоку на картридже. Также удалить пружину, соприкасающаяся с осью вала проявки (Рис. 13 и 14).

image image

Извлечь вал проявки, подняв его (Рис. 15).

Удалить два винта на дозирующем лезвии. На той стороне лезвие, которое находится недалеко от отверстия для засыпки тонера, находится другой конец пружины. Удаляя лезвие, снять его, так чтобы не повредить (Рис. 16 и 17). Вычистить дозирующее лезвие. Если этого не сделать, на печати могут появиться полосы. Смочить ватный тампон в спирт и прочистить лезвие. Стараться не давить на лезвие, чтобы не повредить его.

Если налипание тонера очень сильное, прочистить сначала ацетоном, а потом спиртом.

image image

Прочистить вал подачи и удалить весь оставшийся тонер из бункера (Рис. 18).

Установить на место дозирующее лезвие и два винта. Убедится в том, что конец пружины установлен в правильное место (Рис. 19 и 20).

image image image

Установить барабан на место (Рис. 25).

Установить пластину вала. Направить конец пружины, так чтобы он оказался на верху пластины и контактировал с осью вала проявки. Убедиться, что зубчик пластины попал в гнездо (Рис. 22 и 23).

Смазать и установить набор шестеренок, как показано на изображении (Рис. 24).


image image

Установить вал проявки, ключевой стороной к стороне с шестернями (Рис. 21).


Вычистить старую проводящую смазку с контактной ступицы вала первичного заряда и нанести новую. Установить вал. Достаточно небольшого количества. В случае со смазкой, больше – не лучше (Рис. 26).

Засыпать в бункер нужный тонер, подойдет Xerox P8e, или лучше Static Control ML-4500. Установить на место пробку, проверить, нет ли протечек (Рис. 27).

image image

Установить боковую крышку на сторону с шестернями. Убедиться, что вал первичного заряда установлен правильно, а также, что все шестерни установлены правильно.

Перед установкой смазать все посадочные места под шестерни (Рис. 28). Установить бункер для израсходованного тонера (Рис. 29).

image image image

Установить на крышке два винта (Рис. 30).

Установить оставшуюся боковую крышку и два винта. Убедитесь, что крышка сидит правильно. Перед установкой слегка смазать ось фланца фотобарабана. Токо — проводящей смазкой смазать посадочное место под вал проявки (Рис. 31).
