Счетчик электроэнергии Энергомера СЕ101 R5 в разборе

Счетчик электроэнергии Энергомера СЕ101 R5 в разборе

Этот счетчик электроэнергии мало работал, а потом мало-мало сломался. Скажу наперед: причина выхода из строя- катушка счетного механизма.

Собственно, Энергомера CE101-R5 . а в нашем, читатель, случае CE101 R5 145 M6 . то бишь, отсчетный механизм тут м еханический и ш естиразрядный.

Подобные однотарифные счетчики электроэнергии стоят недорого, и независимо от производителя конечно же периодически ломаются. В моей практике есть примеры выхода из строя совершенно разных приборов учета, тем не менее о массовости или же взвешенной доле отказов, судить не берусь. Тут важны гарантийные обязательства производителя. У кого то из производителей условия мягче и проще, у кого то, наоборот, сложнее и жёстче. Энергомера . надо отдать должное, палок в колеса не вставляет. Помер Максим, да и… ИПУ – достаточно акта от сетевой(либо управляющей/обслуживающей) компании и прибор будет заменен. Однако, при стоимости в четыреста с небольшим рублей, проще купить новый, поменять. Это быстрее и требует меньше действий. Затем вызвать представителя сетевой организации для опломбировки.

На текущий момент времени визиты сетевиков бесплатны.

8. Действия, подлежащие в соответствии с настоящим документом исполнению субъектами розничных рынков, в том числе действия по вводу приборов учета в эксплуатацию, по установке пломб и (или) знаков визуального контроля по завершении процедуры ввода прибора учета в эксплуатацию, по снятию и предоставлению показаний приборов учета, совершаются ими без взимания платы за их совершение, если иное прямо не установлено в настоящем документе.

(пост.Правительства РФ от 04.05.12 №442)

Но… есть мнение, что всё очень скоро может измениться.

Дескать, постепенно вся эта процедура будет меняться. Уже начинает меняться. Акт на демонтаж вероятнее всего будет обязательным для бесплатного ввода в эксплуатацию. Если же абонент говорит что была авария или еще что-то, то отправляется в РЭУ за копией наряда.

Итак Счетчик электроэнергии Энергомера СЕ101 R5 в разборе:

Пожалуй, что не стану высказывать свое предвзятое мнение, ограничившись простым выкладыванием фотографий примерно в том порядке в котором счетчик Энергомера разбирался.

Читатель, у тебя есть какие-то предпочтения при выборе счетчиков? Или, может быть поставщики электроэнергии что-то определенное навязывают, не?

Всего хорошего тем, кто расшаривает посты в соцсетях. Вы держитесь там.

https://profiles.google.com/110078597739125267644 Степан Гнусарев

В Томске по программе во всем городе ставили большого брата CE101 — R5 счетчик CE-101, было это в 2011 году. На жилом фонде из 50 пятиэтажек 6-ти подъездных 15-20 процентов из 100 были заменены, некоторые буквально через неделю после установки. Одни останавливались, другие показывали постоянную нагрузку, третьи выдавали завышенные раза в два-три показания. Было три случая, когда они выгорали изнутри, уж не знаю по какой причине — плавилась задняя стенка счетчика.

8. Действия, подлежащие в соответствии с настоящим документом исполнению субъектами розничных рынков, в том числе действия по вводу приборов учета в эксплуатацию, по установке пломб и (или) знаков визуального контроля по завершении процедуры ввода прибора учета в эксплуатацию, по снятию и предоставлению показаний приборов учета, совершаются ими без взимания платы за их совершение, если иное прямо не установлено в настоящем документе.

(пост.Правительства РФ от 04.05.12 №442)

Пожалуйста по подробнее про это постановление! Пробовал найти его полнуую версию — содержание совсем другое. в Томске энергосбыт требует за перепломбировку 500рублей.

консультант плюс поможет всем нам. рекомендую среди прочего посмотреть и сноски.

Недавно сдох такой же счётчик, точнее его счётный механизм. Позвонил в контору, где брал. Там, уточнив дату выпуска, сказали, что по крайней мере в 2011 году была большая партия, в которой массово проявлялся сей дефект. Завод сам в этом признался. Меняют вроде без проблем и сразу, нужен только акт из энергосбыта.

Не знаете, где бы можно было посмотреть информацию о влиянии качества напряжения (просадки и т.д.) на электронные счетчики, в частности энергомера.

Алексей, посоветуйте, пожалуйста, производителя модель надёжного и точного на ваш взгляд счётчика (для установке на динрейку). Хочется чтоб при этом он был недорогой, занимал минимальное место на динрейке. Может электронный… Хотя не принципиально.

берите любой исходя из простого правила: «чем дешевле тем лучше» при этом у продавца желательно узнать порядок обращения в случае чего. надо ли челобиную писать, свидетельство о смерти от сетевиков закрепленное большой гербовой печатью и т.п.

вот эта разобранная энергомера стоит 400 рублей, её без проблем можно обменять, ну и выкинуть тоже не жалко

А я вот скажу, что в последнее время качество Энергомеры резко упало! и количество возвратов возросло процентов на 15.
потому я в принципе перестал людям ее ставить.
меркурий не переношу по причине того, что его на дин-рейку не впихнуть, точнее впихнуть, но он занимает столько места, что просто ужас!
в итоге стал постоянно использовать счетчики «Нева». пока отказов не было (спрашивал у отдела брака в магазине АВС) очень удобные клемники, добротные крышки и защелки на саму рейку.
по цене они практически от остальных не отличаются.

Читайте так же:
Счетчик для молока альпром

Электросчетчик Энергомера СЕ-101: последние отзывы, схема правильного подключения

Наряду с моделью «Меркурий 201», счетчики «Энергомера СЕ-101» используются в быту в России чаще всего. Эти два флагмана отечественного рынка отличаются надежностью, удобством в использовании и относительно неплохим качеством сборки. Преимуществом электросчетчика «Энергомера СЕ 101», отзывы потребителей заслужившего очень неплохие, в сравнении с «Меркурием», считается более длительный срок гарантии. Отремонтировать эту модель бесплатно владельцу могут в течение 5 лет с момента покупки.

Разновидности «Энергомера СЕ-101» по способу крепления

Сегодня потребители имеют возможность приобрести три основные модификации счетчика «СЕ-101». Все они заслужили просто отличные отзывы и различаются в основном только по способу монтажа (типу корпуса):

модель СЕ101-S10 имеет специальные отверстия для крепежа;

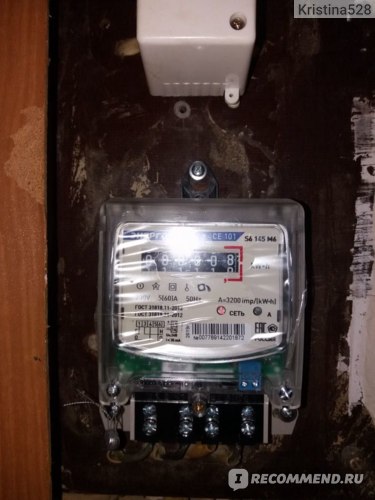

счетчик СЕ101-S6 дополнен простым крепежом на стенку щитка;

модель СЕ101-R5 монтируется на дин-рейку.

Общее описание

Относятся счетчики «Энергомера СЕ101» к классу однофазных однотарифных приборов учета непосредственного включения. Предназначены они для использования в основном в частных домах, городских квартирах, магазинах и офисах. Датчиком тока в них служит шунт. Относятся они к типу индукционных приборов.

В отношении эксплуатации электросчетчики «Энергомера СЕ 101» отзывы от потребителей, как уже упоминалось, заслужили в основном отличные. Но многие владельцы квартир и домов считают, что у них имеется в этом плане один небольшой недостаток. Дело в том, что эти модели не допускается использовать на улице. Можно устанавливать их в помещениях или местах с какой-либо дополнительной защитой от негативного влияния окружающей среды. При желании их допускается использовать и в неотапливаемых комнатах. Однако под дождем и снегом работать они не будут.

При изготовлении этих счетчиков производитель должен принимать во внимание требования ГОСТ Р 52320-2005 и Р 52322-2005, а также документов, регулирующих безопасность использования электрических приборов ГОСТ 22261-94 и ГОСТ Р 51350-99. Согласно последнему документу, устройства «Энергомера СЕ101» относятся к оборудованию класса безопасности II.

Особенности конструкции

Поставляются все модификации счетчика «Энергомера СЕ101» на рынок в пластмассовых корпусах. Дизайн они, по мнению владельцев домов и квартир, имеют достаточно приятный и вполне современный. Основными элементами их конструкции являются:

измерительный модуль на печатной плате;

датчики тока (трансформаторы либо шунты);

зажимы для подсоединения к сети;

Индикация

Конечно же, как и любые другие современные счетчики, «Энергомера 101» оснащены индикацией. Хорошие отзывы потребителей они заслужили еще и поэтому. Ведь пользоваться прибором при наличии оповещающих о его текущем состоянии светодиодов гораздо удобнее.

У счетчиков S6 и S10 индикаторов два, а у модели R5 — один. У приборов, поставляемых в корпусах S6 и S10, имеется три вида оповещения:

светодиод «Сеть», показывающий подается на прибор напряжение или нет;

«Робар», включающийся при обратной мощности и отсутствии нагрузки;

«3200 imp/(kW•h)» — постоянно светится при отсутствии нагрузки и периодически гаснет при ее наличии.

В моделях R5 предусмотрена индикация вида «3200 imp/(kW•h)».

Электросчетчик «Энергомера СЕ101»: схема подключения

При установке этой популярной модели следует придерживаться, конечно же, в первую очередь рекомендаций производителя. Выглядит схема подключения СЕ 100 так, как представлено на рисунке ниже.

Как видите, клеммы 1 и 3 здесь предназначены для провода «фаза», а 4 и 5 — «ноль».

При установке электросчетчика «Энергомера СЕ 101» схема подключения должна использоваться именно такая и никакая другая. Дело в том, что эти приборы, к сожалению, могут давать возможность потребителю воровать электроэнергию. Полную схему подключения для этой цели мы показывать, конечно, не будем. Отметим только, что в этом случае провод «0» подключается к первой клемме. Для воровства при «неправильной» схеме владельцу дома или квартиры нужно просто сделать заземление нулевой шины.

Возможно, кто-то из потребителей и относит это к плюсам электросчетчиков «Энергомера СЕ 101» в отзывах. Но это, конечно же, неправильно. Пользоваться наличием такого слабого места у этих счетчиков, разумеется, не стоит. При опломбировке мастером ЖЭК «необычная» схема наверняка будет замечена. Если же при этом еще и выяснится то, что владельцы квартиры или дома воровали электроэнергию какое-то время, им придется заплатить очень крупный штраф. Размеры же последних современными законами установлены действительно запредельные. Так что рисковать в любом случае не стоит.

Порядок монтажа

Подключение электросчетчика «Энергомера СЕ 101» — дело достаточно простое. За это такие приборы учета также заслужили отличные отзывы потребителей. При желании смонтировать подобное устройство сможет даже человек, имеющий только начальные познания в электротехнике. Но конечно же, подобную работу лучше все же поручить специалисту.

После распаковки счетчик «Энергомера СЕ101» любой модификации должен быть внимательно осмотрен. Специалисту, выполняющему монтаж, следует убедиться в том, что прибор не имеет механических повреждений и оснащен пломбой.

Читайте так же:
Dr 2175 картридж сброс счетчика

Собственно сама установка этого счетчика производится в следующем порядке:

кабель очищается на длину примерно в 27 мм;

провод после отвинчивания винтов вставляется в клеменной зажим;

первым затягивается верхний винт;

после непродолжительной выдержки оба винта подтягиваются еще раз;

на прибор подается напряжение.

Способ крепления электросчетчиков «Энергомера СЕ 101» по инструкции от производителя зависит от типа корпуса. После монтажа, помимо всего прочего, следует проверить работоспособность прибора. При подключении нагрузки его показания должны начать меняться.

После проверки следует установить на место крышку зажимов. Далее производиться опломбирование счетчика. При самостоятельной установке для этой процедуры нужно будет вызвать электрика ЖЭК.

Эксплуатация приборов

Таким образом, мы выяснили, как подключить электросчетчик «Энергомера СЕ 101» правильно. Но конечно же, стоит следовать инструкции от производителя и при эксплуатации этого прибора. Она у него простая, за что он также заслужил хорошие отзывы от потребителей. Но при этом некоторые рекомендации при его эксплуатации соблюдать, конечно же, все же стоит. Согласно инструкции от производителя, счетчики «Энергомера СЕ101» могут использоваться только при:

при интервале температур от -40 до +70 о С;

относительной влажности воздуха от 30 до 98 %;

атмосферном давлении от 70 до 106 кПа;

частоте тока в электросети 50 Гц.

Модификации

Основных видов счетчиков «Энергомера СЕ101», как уже упоминалось, существует всего три. Но при этом модификаций этого прибора на рынке имеется намного больше. За такой широкий ассортимент эти счетчики также заслужили хорошие отзывы потребителей. При желании можно выбрать модификацию наиболее подходящую в том или ином случае. К примеру, потребители имеют возможность приобрести счетчики «Энергомера СЕ101» S6 148 или 145. Модификации варианта СЕ101 S10 существуют такие: 145, 145 М6, 148, 148 М6. Также на рынке имеются счетчики «Энергомера СЕ101 R5» 145, 148, 145 М6, 148 М6.

Различаются модификации этого прибора в основном лишь по способу крепления и базовому/максимальному току. Последние показатели у разных вариантов приборов могут быть равны 5/50 А или 10/100 А. К примеру, у электросчетчика «Энергомера СЕ 101 S6 145», отзывы потребителей заслужившего хорошие за свою надежность и наиболее популярного на данный момент, базовый ток равен 5 А.

Подходят такие приборы (на 5 А) для установки, к примеру, на дачах или в небольших офисах. При наличии в доме или квартире большого количества электрических бытовых приборов, а в особенности мощных (радиаторы отопления, стиральные современные машины и пр.) для учета электроэнергии обычно используются счетчики на 10 А. Модели на 5 А включаются и фиксируют показания при токе в 0.01 А, на 10 А — при 0.02 А.

Электросчетчик «Энергомера СЕ 101»: отзывы потребителей

Мнение об этих приборах у владельцев домов и квартир, таким образом, сложилось в основном неплохое. Функционируют они исправно и показания дают точные. К их плюсам, конечно же, относят и долгий срок гарантии. Также безусловным преимуществом этих моделей считается относительно невысокая стоимость. Цена на приборы «Энергомера 101», в зависимости от поставщика, может колебаться в пределах 600-800 рублей. Для того чтобы иметь возможность сдать сломавшееся устройство в ремонт по гарантии, следует только хранить его коробочку.

Достоинств у счетчиков «Энергомера СЕ101» имеется множество. Но конечно же, есть у них и определенные недостатки. К таковым потребители в первую очередь относят простоту конструкции. Счетчик этот недорогой, но при этом и всего лишь однотарифный. Некоторые потребители отзываются об этих приборах, сожалению, только в отрицательном ключе. Такое мнение о «Энергомере СЕ101» высказывают в основном те люди, которым не повезло нарваться на брак. В партиях моделей СЕ101, судя по отзывам, он, к сожалению, иногда встречается.

Также многие потребители не советуют использовать счетчики «Энергомера СЕ101» при минусовых температурах. В таких условиях они часто ломаются. Да и показания их при такой температуре могут быть не слишком точными.

Документация на счётчики энергомера (серия ce)

CE101-R5CE101-R5.1CE101-S10CE101-S6CE102-R5CE102-R5.1CE102-R8CE102-S6CE102-S7CE102M-R5CE102M-S7CE200-R5CE200-R5.1CE200-S10CE200-S4CE200-S6CE200-S8CE201-R8CE201-S7CE205CE208-C2CE208-R5 IECCE208-S7 IECCE208-S7 SMPCE300-R31CE300-S33CE301-R33CE301-S31CE301M-R33CE301M-S31CE302-R31CE302-S33CE303-R33CE303-S31CE303-S34CE304-S32CE305-S32CE306-R33CE307-R33CE308-C36 DLPCE308-C36 СПОДЭС / DLMSCE308-S31 IECCE308-S31 СПОДЭС/DLMSCE308-S34 IECCE308-S34 СПОДЭС/DLMSГоловка считывающаяПереходные планки для приборов учета с креплением на DIN-рейкуПреобразователь COM-IR и USB-IRСE208-C4 СПОДЭС / DLMSСE208-S7 СПОДЭС/DLMSСЕ901Трансформатор токаФ68700ВЦН6802АЦЭ6803В Р31ЦЭ6803В Р32ЦЭ6803В Ш33ЦЭ6803В/1-Р31ЦЭ6803В/1-Р32ЦЭ6803В/1-Ш33ЦЭ6803ВМ-Р31ЦЭ6803ВМ-Р32ЦЭ6803ВМ-Ш33ЦЭ6803ВШ-Р32ЦЭ6803ВШ-Ш33ЦЭ6804 Р30ЦЭ6804-Р31ЦЭ6804-Р32ЦЭ6804-Ш33ЦЭ6805ВЦЭ6807Б-РЦЭ6807Б-Ш1ЦЭ6807Б-Ш2ЦЭ6807Б-Ш4ЦЭ6807ВЦЭ6807П-Р4ЦЭ6807П-Р5ЦЭ6807П-Ш1ЦЭ6807П-Ш4ЦЭ6807П-Ш6ЦЭ6808ВЦЭ6811ЦЭ6812ЦЭ6822ЦЭ6822ЦЭ6823ЦЭ6823МЦЭ6827ЦЭ6827ИЦЭ6827МЦЭ6827М1ЦЭ6850ЦЭ6850М-Ш30ЦЭ6850М-Ш31

Документация

Руководство по эксплуатацииPDF 2 Mb
ФормулярPDF 2 Mb
Описание типаPDF 13 Mb
Декларация о соответствии ЕАЭСPDF 927 Kb
Сертификат соответствияPDF 3 Mb
Сертификат о признании утверждения типа средств измерений (Республика Азербайджан)PDF 222 Kb
Сертификат о признании утверждения типа средств измерений (Республика Армения)PDF 348 Kb
Сертификат о признании утверждения типа средств измерений (Республика Грузия)PDF 2 Mb
Сертификат о признании утверждения типа средств измерений (Республика Казахстан)PDF 248 Kb
Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан)PDF 981 Kb
Сертификат о признании утверждения типа средств измерений (Республика Таджикистан)PDF 557 Kb
Сертификат о признании утверждения типа средств измерений (Республика Туркменистан)PDF 506 Kb
Сертификат о признании утверждения типа средств измерений (Республика Узбекистан)PDF 423 Kb
Свидетельство о признании утверждения типа средств измерений (Республика Украина)PDF 169 Kb
Читайте так же:
Схема подключения счетчика цэ6822

Счетчик обеспечивает

  • Длительность хранения информации при отключении питания — не менее 30 лет;
  • Индикацию данных на ЖК-индикаторе с заданной периодичностью (Т=3-255 с);
  • Защиту от внешних воздействий:
  • при наличии постоянной составляющей в сети;
  • при воздействии переменного магнитного поля;
  • при воздействии постоянного магнитного поля;
  • при изменении направления тока в фазах (вход-выход счетчика);
  • Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий);

Счетчик обеспечивает учет и вывод на индикацию:

  • текущего времени и даты;
  • количества потребленной активной энергии суммарно и по восьми тарифам на конец месяца и за 13 предыдущих месяцев;
  • действующего тарифа;
  • активной мощности;
  • тарифного расписания(только для исполнения «J»);
  • остатка лимита по энергии (только для исполнения «J»);
  • лимита мощности (только для исполнения «J»);
  • причину отключения реле управления нагрузки (только для исполнения «J»);
  • служебной информации (адрес устройства, версия ВПО, скорости обмена интерфейсов);

Предусмотрена возможность задания следующих параметров:

  • блокировка интерфейса при вводе 3 неверных паролей;
  • изменение интервала усреднения энергии (15, 30 и 60 мин.);
  • разрешения перехода на «летнее» время (с заданием месяцев перехода на «зимнее», «летнее» время);
  • изменение скоростей обмена интерфейсов;
  • задание условия срабатывания реле управления нагрузки и реле сигнализации (для исполнений «Q» и «S» соответственно);
  • задание времени автоматического повторного включения реле управления нагрузки (только для исполнения «JQ»);
  • задание лимитов по энергии и мощности;
  • до 16-ти зон суточного графика тарификации;
  • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем).

Технические характеристики

Учет расхода электричества счетчиком се102м ведется 5 тарифами, добавлен один дополнительный. Передача информации производится через радиоканал или находящийся внутри модем. Прибор оборудован контроллером, самостоятельно ведущим журнал, сохранение и учет информации. Работ программ внутренней памяти обладает защитой изменений (несанкционированных).

Сохранение в архив производится суммарно, согласно тарификации:

  • отсчет времени производится с момента активизации работы устройства;
  • ежемесячно, временные рамки – 12 календарных месяцев (текущий включительно);
  • каждые отдельные сутки, 36 дней (настоящий включительно).

Внутренняя память устройства энергозависима. Корпус типа r5 обладает высокой устойчивостью к механическим повреждениям, воздействию электрических магнитов, резким перепадам температур, смене климата. Индикатор оснащен подсветкой. Собственное потребление энергии счетчика минимальное.

Протокол обмена

Счётчик работает по протоколу ГОСТ Р МЭК 61107 2001 (В AdminTools необходимо установить протокол ГОСТ IEC61107-2011).


AdminTools Энергомера СЕ102М

Очень долго подключал этот счётчик, пытался подавать питание на выводы 7,8 (импульсный вывод) и 11,12 (11-заземление, используется при длинном сигнальном проводе). Увеличивал таймаут и т.д. Все было безрезультатно, пока не увидел информацию про контроль чётности 7-E-1. Для того чтобы его включить необходимо в AdminTools в диалоговом окне настройки канала связи установить галочку «Программный контроль четности 7-E-1».


Энергомера СЕ102М канал связи бит чётности 7-E-1

Анализируется каждый байт, если число единиц (в двоичном формате) нечетное, то старший бит устанавливается в 1, четное в 0.

Например, первая посылка к счетчику в режиме 7-1-Чет:

Символами: или HEX:

Теперь по порядку разбираем каждый байт:

В режиме 7-1-Чет программный(сам канал настроен как 8N1), отправляем: AF 3F 21 8D 0A
На приеме можно старший бит сразу отбрасывать (&=7F)

Суть протокола (необходимо прочитать ГОСТ):

В начале идёт авторизация, выполняется команда: или , возвращается версия ПО. Нам необходимо записать четвёртый байт — , он потребуется для дальнейших команд.

Выбор режима работы 0 (0x30 чтение) 6 (0x36 чтение ограниченного набора параметров) и 1 (0x31 режим записи). Команда в этом случае такого вида или

Далее мы отправляем мнемонику команды, в моем случае ET0PE(), обязательно в конце использовать проверочный байт. Символы не нужны. Команда выглядит так:

Программа для расчёта или — контрольного байта чётности. Сложение всех байт после (SOH) или (STX), не включая, до (ETX) включительно по модулю 0x7f.

В этом протоколе команды реализованы через мнемоники , , полный перечень команд представлен в инструкции к устройству в приложении Д. А общение с устройством происходит непрерывно. Если задержки между командами больше допустимых, устройство считает что произошла ошибка и возвращается в начальное состояние. Так же есть несколько типов команд отличающихся по структуре. Это лучше всего смотреть в протоколе, ссылки приведены ниже. Я бы сказал что это самый неудачный вариант для опроса через GSM модем, потому что есть жечткая привязка к временным рамкам.

Метрологические характеристики

(0,05Iб…Iмакс);
(0,55…1,15) Uном;
0,8(емк)…1,0…0,5(инд);
0,25(емк)…1,0…0,25(инд)

Читайте так же:
Что делать после того как поставили счетчики

110; 89; 72,5;
110; 143; 72,5;
200; 122; 73;
70; 160; 75;
200; 130; 51.

Программное обеспечение

Выберите программу
  • AdminTools

AdminTools

Единое технологическое программное обеспечение для устройств производства компании «Энергомера»

Обновлено: 30.01.20
ОС: Windows XP SP3 и выше;
MS .Net Framework 4.0;
Microsoft Visual C++ 2005-2008-2010-2012-2013
Redistributable Package
Скачать: Admin Tools v3.11.4zip 52.4 Mb

Руководство оператораPDF 7.3 Mb
СвидетельствоPDF 320 Kb

Описание:

Технологическое программное обеспечение AdminTools предназначено для конфигурирования, наладки и контроля счетчиков электроэнергии и УСПД.
Обеспечивает настройку необходимых параметров подключенных устройств и просмотр информации с каналов измерения за различные периоды. Обеспечивает одновременную работу с группой подключенных устройств:

  • COM — порт.
  • Локальная сеть Ethernet.
  • Адаптер RS232 — RS485.
  • Оптическая головка.
  • Радио — модем.
  • Инфракрасный порт IrDa.
  • PLC — модем.

Программа AdminTools распространяется бесплатно в виде исполняемого exe-файла (без предоставления исходного кода)

Функциональные возможности

1.Разграничение прав по типу пользователей.

2.Одновременная работа с группой однотипных устройств.

3.Поиск подключенных устройств в сети.

4.Считывание/запись даты и времени подключенных устройств.

5.Получение информации о подключенныx устройствах.

6.Выполнение команд на подключенных устройствах.

7.Изменение параметров конфигурации подключенных устройств (считать/записать в зависимости от типа пользователя).

8.Считывание текущего состояния подключенных устройств.

9.Считывание данных измерений хранящихся в подключенных устройствах.

10.Считывание журнала событий подключенных устройств.

Основные изменения относительно предыдущей версии:

AdminTools 3.11.2
  • обновлена библиотека устройства СЕ208 IEC;
  • обновлена библиотека устройства СЕ208 DLMS;
  • обновлена библиотека устройства СЕ308 IEC;
  • обновлена библиотека устройства СЕ308 DLMS;
  • обновлена библиотека протокола обмена IEC;
  • обновлена библиотека протокола обмена DLMS.
AdminTools 3.11
  • обновлена библиотека устройства СЕ102;
  • обновлена библиотека устройства СЕ208DLP;
  • обновлена библиотека устройства СЕ308DLP;
  • обновлена библиотека устройства СЕ901 (для счетчиковDLP);
  • обновлена библиотека протокола обменаDLP.
AdminTools 3.10
  • Поддержаны новые типы и версии устройств (счётчики и УСПД).
  • Импорт-экспорт устройств объекта сети из файла/в файл MS Excel.
  • Добавлена возможность чтения всех событий журналов устройств без необходимости указания временного отрезка запрашиваемых событий.
  • Добавлена долгожданная функциональность сохранения положения полосы прокрутки страниц закладок конфигурации при чтении/записи параметров или переходе на другую закладку и возвращении на закладку конфигурации.
  • Добавлена функция поиска устройства в дереве устройств по названию, в том числе по подстроке.
  • Добавлена функция поиска в таблицах конфигурации, в том числе по подстроке.
  • Добавлена функция поиска экземпляра канала связи, протокола обмена, хранилища по названию, в том числе по подстроке.
  • Добавлена опцию сортировки каналов связи, протоколов обмена, хранилищ по названию.
  • Поддержана группа закладок основных функций согласно описанию экспортируемых функций библиотек устройств концепции 4.0 в ЕКТПО. Группы закладок основных функций содержат закладки разных типов (команды, конфигурация, состояния…), сгруппированных по их функциональному назначению.

Технические характеристики

Технические характеристики счётчика СЕ102

Срок службы прибора

В среднем нормативная продолжительность работы устройства – 30 лет. Если в ходе эксплуатации изделия, до истечения 5-ти лет с момента выпуска, произойдёт выход из строя, вызванный неисправностью комплектующих или заводским браком, изготовитель обеспечивает бесплатный гарантийный ремонт или замену при невозможности восстановления.

Межповерочный интервал

Предоставлять прибор к поверке следует с периодичностью не реже одного раза в 16 лет. Также покупатель должен убедиться, что соответствующая отметка о поверке заводом-изготовителем присутствует в графе паспортной документации.

Стоимость счётчика

Цена продукции, в зависимости от комплектации модели, составляет от 1700 до 3000 рублей. Играет роль тарифная политика торгового представителя, регион и способ приобретения.

Процесс подключения устройства

Для подключения счетчика Энергомера се 102, не потребуется специфических знаний, навыков, чего требуют при установке трехфазные приборы. Монтаж завершается проверкой индивидуальных функций прибора. Их необходимо сверить со схемой, поданной в инструкции. Установка проводится согласно общим требованиям соблюдения техник безопасности, сеть обязательно обесточивается.

После распаковки, проверки целостности комплектации и отсутствия видимых повреждений, рекомендуется изменить автоматические настройки завода – производителя. Запустить перепрограммирование можно через оптический интерфейс устройства.

Счетчик электрической энергии Энергомера СЕ 101 — отзыв

Новый счётчик с длительной гарантией. Почему не надо покупать счётчики, выпущенные более двух лет назад.

Недавно нам пришлось немного понервничать: городское предприятие электрических сетей прислало нам документ – уведомление, согласно которому было необходимо явиться и отчитаться за срок эксплуатации счётчика.

Когда мы стали это проверять и подняли документы, оказалось, что этот срок истёк уже в 2017 году. Счётчик работает нормально, никаких проблем не было. Поэтому очень не хотелось этим заниматься, но пришлось.

Вызвали контролера, который снял показатели со старого счётчика. Позже установили счётчик сами, своими силами (муж имеет навыки электромонтера) и вызвали контролера повторно – для установки пломбы.

Покупали счётчик тоже сами. В магазине обратили внимание на самые дешёвые модели от российского производителя «Энергомера». Были ещё аппараты от компании «Нева», но они стоили дороже, однако большой разницы в технических характеристиках не было.

Купили счётчик Энергомера СЕ –101.

Читайте так же:
Счетчик водомер крыльчатый гост

Он компактный, удобный, выпущен 4 месяца назад.

Важно!

При покупке счётчика нужно обязательно обращать внимание на дату его выпуска. Оказывается, если счётчик выпущен более 2-х лет назад, его не разрешат устанавливать без дополнительной поверки. А поверка стоит дорого: в Московской области – от 600 до 2000 рублей.

Упакован прибор в небольшую коробку из прочного картона – это предотвращает возможные проблемы во время транспортировки.

Данные о производителе указаны на боковой стороне упаковки. В коробке был сам счётчик и документы на него.

Удивил значительный срок гарантии – целых пять лет!

Этот факт ещё в магазине утвердил нас в решении приобрести этот счётчик: он дешёвый, а в случае чего – гарантийный срок очень внушительный.

Макс. сила тока – 60 А

Макс. напряжение – 265 В

Степень водо-пылезащиты – IP51

Под стеклом – традиционный механизм барабанного типа, на котором 6 цифр. В последнее время в продаже есть счётчики с электронным табло. Но это значительно увеличивает конечную стоимость прибора.

На лицевой стороне предусмотрены два красных светодиода, которые указывают на наличие электросети и наличие нагрузки. Как следует из инструкции, когда увеличивается нагрузка, начинает чаще моргать светодиод, помеченный буквой «А»

Сразу во время покупки мы заметили заводскую пломбу. Она установлена против незаконного вскрытия счётчика. Есть возможность только проникнуть под крышку.

При подключении сетевых проводов каждый провод необходимо закрепить двумя винтами, это вполне надёжно.

Крепление удобное, на оборотной стороне есть петля для подвешивания.

Это фотография установленного нами счётчика.

На следующий день пришел контролер и опечатал его. Для того, чтобы не было соблазна прикладывать магнит (таким образом можно остановить счётчик) к месту, где его нужно прикладывать, наклеили антимагнитную пломбу. Если будет попытки поднести магнит, пломба потемнеет. За это предусмотрен большой штраф. Мы расписались за то, что предупреждены об этом.

Прошло несколько дней, счётчик работает нормально. А длительный гарантийный срок внушает доверие.

Удивило большое количество негативных отзывов на форумах о продукции «Энергомера». Не знаю, с чем это связано, но будем наблюдать. В любом случае, качество этих электросчетчиков улучшается с каждым годом.

Энергомера CE308-C36 СПОДЭС/DLMS

Энергомера CE308-C36 СПОДЭС/DLMS Трехфазный многотарифный счетчик активной и реактивной энергии

Многофункциональный трехфазный счетчик электроэнергии с расщепленной архитектурой Энергомера CE308-C36 с поддержкой СПОДЭС (спецификация протокола обмена данными электронных счетчиков), унифицированного протокола для приборов учета по стандартам разработанным ПАО "Россети" и полностью соответствует требованиям ПАО "Россети" к приборам учета электроэнергии по стандарту организации СТО 34.01-5.1-006-2017 "Счетчики электрической энергии "Требования к информационной модели обмена данными". Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

Нормативно-правовое обеспечение
  • ГОСТ 31818.11-2012
  • ГОСТ 31819.21-2012
  • ГОСТ 31819.23-2012
  • ГОСТ 32144-2013
  • ГОСТ 30804.4.30-2013
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.
  • Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).
Особенности счетчика
  • Установка счетчика на опоре без дополнительной защиты.
  • Наличие каналов связи:
    • оптический интерфейс, предназначенный для локального считывания данных;
    • радиоинтерфейс 2,4 ГГц — предназначен для обмена данным с устройством считывания счетчиков CE901 BU-03;
    • PLC или GSM/GPRS — предназначены для работы счетчика в системе АСКУЭ.
    Характеристики надежности
    • Средняя наработка на отказ — 220000 часов.
    • Межповерочный интервал — 16 лет.
    • Средний срок службы — 30 лет.
    • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска.
    Функциональные возможности
    • Имеет выносное индикаторное устройство, предназначенное для считывания данных с измерительного блока. Поставляется в комплекте счетчика СЕ308 или по отдельному заказу и выполняет функции считывания информации с измерительного блока счетчика по цифровому каналу связи;
    • Счетчик измеряет, параметры сети и отображает на индикаторном устройстве значения:
      • Текущее значение тока;
      • Текущее значение напряжения;
      • Текущее значение частоты сети;
      • Текущее значение мощности;
      • положительное и отрицательное отклонение напряжения;
      • отклонение частоты сети;
      • длительность и глубина провала напряжения;
      • длительность и максимальное значение перенапряжения;
      • перерывы электроснабжения.
      • частоты напряжения;
      • токов;
      • напряжений;
      • углов между током и напряжением;
      • коэффициентов мощности;
      • активной мощности;
      • реактивной мощности;
      • полной мощности.
      • Журнал событий счетчика;
      • Журнал изменения настроек.
      • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
      • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
      • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
      • Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
      Устройство считывания счетчиков СЕ901 RU

      Устройство предназначено для дистанционного считывания данных по радиоканалу со счетчиков электрической энергии Энергомера.

      голоса
      Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
