Можно ли перепрограммировать электросчетчик самому?

Казалось бы, какие сложности могут возникнуть с простым счетчиком электроэнергии?

Снимай показания раз в месяц, вычисляй потраченное электричество и оплачивай, но оказалось, что этого мало.

Зачем может понадобиться смена программы

Перепрограммирование счетчиков электроэнергии в первую очередь было необходимо, когда в 2011 году Россия перестала переходить на зимнее время. Позже, уже в 2014 году, страна осталась на зимнем времени. Несмотря на то, что разница была лишь на один час, это значительно отражалось на нагрузках в электросети. Многотарифные приборы учета нужно было всем пользователям перенастроить так, чтобы автоматического сезонного перехода не было.

Сегодня такая процедура нужна в случаях, когда программа сбивается. Счётчик начинает фиксировать неправильные показатели. В таких случаях следует вызвать мастера, который продиагностирует прибор и исправит ошибки в программируемом устройстве.

Иногда на электросчетчике необходимо сменить программу с однотарифного учета на многотарифный. В этом случае также нужно обратиться к специалисту, который перенастроит оборудование под новый режим работы.

Как перепрограммировать счетчики электрической энергии?

Дело в том, что первый приказ об отмене перехода на зимнее время вышел в июне 2011 года. После этого счетчики стали выпускаться с отключенной функцией автоматического перехода на летнее/зимнее время. В связи с этим существует два варианта для перепрограммирования, в зависимости от даты выпуска Вашего счетчика:

1. Счетчики, выпущенные до июня 2011 года

Вы приобрели и установили счетчик электрической энергии до июня 2011 года. Функция автоматического перехода с летнего на зимнее время (и обратно) в нем включена. Об этом можно узнать в его руководстве или формуляре. Вот формуляр однофазного счетчика активной энергии СЕ 102 от концерна Энергомеры 2011 года выпуска.

Предположим, что по каким-то причинам Вы так и не успели (или не захотели) его перепрограммировать.

Что же делать в такой ситуации?

Ждем 26 октября 2014 года, когда счетчик автоматически перейдет на зимнее время. После 26 октября Вам нужно будет перепрограммировать счетчик — подключиться к нему и отключить функцию автоматического перехода с летнего на зимнее время (и обратно), убрав соответствующую галочку в меню программы. После проделанных действий Вам необходимо составить акт перепрограммирования следующей формы:

Затем акт нужно отнести в УК или ЖКХ по месту своего жительства.

Если у Вас установлен счетчик электроэнергии, выпущенный до июня 2011 года и до текущего времени Вы успели его перепрограммировать, то Вам нужно действовать по пункту 2 (см. ниже).

2. Счетчики, выпущенные после июня 2011 года

Если у Вас счетчик выпущен после июня 2011 года, то в нем уже отключена функция автоматического перехода с летнего на зимнее время (и обратно). В его руководстве или формуляре это будет отражено (я выделил красной линией). Вот для примера фотографии руководства и формуляра однофазного счетчика активной энергии СЕ 102 от концерна Энергомеры 2012 года выпуска (21.05.2012).

В этом случае после 26 октября 2014 года счетчик не перейдет на зимнее время. Вам нужно будет подключиться к счетчику и провести корректировку его времени на 1 час назад. После этого аналогичным образом составить акт, о котором я говорил выше.

Для перепрограммирования счетчиков электроэнергии можно обратиться в следующие организации:

• Региональную сетевую компанию (РСК)
• управляющую компанию (УК) или ТСЖ
• компанию, имеющую лицензию на проведение подобных работ

Изначально я решил попробовать самостоятельно перепрограммировать свой счетчик (СЕ-102) и счетчики родственников (СОЭ-55/50Ш- Т-112). Скачал с официальных сайтов программное обеспечение (ПО) по каждому счетчику, нашел разъем RS-232 и схему его доработки, а на одном из форумов мне даже подсказали пароли разного уровня доступа к ПО, правда их работоспособность я еще не проверил. И я уже хотел приступать к запланированному, но что то меня осенило. Решил оставить все как есть и понаблюдать за действиями нашего государства.

P.S. Спасибо за внимание. Буду рад выслушать Ваше мнение по материалу данной статьи.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Кто имеет право это делать

Перепрограммировать счетчик могут только сотрудники следующих организаций:

• Представитель Энергосбыта;
• Сотрудник ТСЖ;
• Частная фирма, у которой есть лицензия на проведение подобных работ.

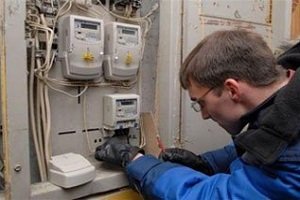

Сама процедура проста и не займёт более 15 минут. Мастер демонтирует пломбу и подключает ноутбук к счётчику через специальный драйвер. Производит его диагностику и перепрошивку. Далее он снова пломбирует устройство. После этого хозяину квартиры должны вручить акт о проделанных работах, а счетчик считается вновь запущенным в эксплуатацию.

Самостоятельное перепрограммирование прибора учета запрещено. Во-первых, для этой работы потребуется специальное программное обеспечение и оборудование. Во-вторых, пользователь не имеет права самостоятельно демонтировать пломбы и изменять настройки электрического счётчика. При попытках своими руками перенастроить программное обеспечение на владельца квартиры будет наложен штраф.

Как перепрограммировать самому

Перевести время могут:

1. Региональная сетевая компания.
2. Управляющая Компания или Товарищество Собственников Жилья.
3. Частная компания, имеющая лицензию на подобные работы.

Сам процесс занимает несколько минут и проходит следующим образом:

• потребитель должен написать заявление или оставить заявку на перепрограммирование счетчика;

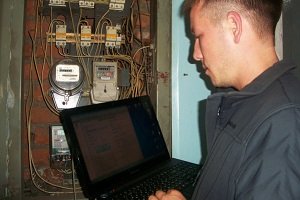

• пришедший с разрешением электрик снимает пломбу с прибора, подключает ноутбук с нужной программой, выставляет правильное время (или отключает перевод часов) и вновь закрепляет пломбу, а владельцу вручают новый договор.

Перепрограммировать счетчик самостоятельно строго запрещено.

Во-первых, для перепрограммирования необходима специальная программа.

Во-вторых, если со счетчика будет сорвана пломба, показания с него не будут считаться действительными, и владелец не сможет доказать, что он ничего не трогал. Перепрошитые счетчики, которые делают местные умельцы — тоже плохой вариант. При проверке их легко обнаружить, что может привести к неприятным последствиям.

Примите к сведению: лучше заранее узнать стоимость работ по перепрограммированию электросчетчиков и сверить их с рекомендуемыми на государственных сайтах, так как процедура уже стала полем для действий мошенников.

Если потребитель следит за расходом электричества и хотел бы сэкономить, ему необходимо скорректировать время пользования в соответствии с установленными часами. Также можно дождаться замены самого устройства, на котором время будет выставлено правильно.

Смотрите видео, в котором рассматриваются вопросы, касающиеся перепрограммирования счетчиков электроэнергии:

Стоимость

Услуга перепрограммирования счетчиков электрической энергии платная. Все расходы на эту процедуру берёт на себя хозяин квартиры. Цена зависит от типа устройства, а также региона. Изменение настроек программы в однофазном устройстве варьируется в пределах 2 000 — 3 000 рублей. Стоимость перепрошивки трёхфазного прибора учета может составлять от 2 500 до 5 500 рублей.

Поэтому прежде чем вызывать мастера, стоит прикинуть: может быть, проще и дешевле купить новый, нормально работающий прибор, чем перепрограммировать старый.

Если электросчетчик является собственностью компании, которая занимается энергообеспечением, то за перепрограммирование прибора с владельца квартиры деньги не берутся. Но это не относится к ситуациям, когда пользователь решил перейти с многотарифного учета на однотарифный или наоборот.

Важно! При выборе организации нужно обращать внимание не только на стоимость услуги, но и на разрешения этой компании проводить перепрограммирование счетчиков.

Перепрошивка как способ обмана Энергосбыта

Существуют конторы, которые предлагают купить новый счётчик с пиратским программным обеспечением, либо перепрошить уже имеющийся прибор. Покупка такого счётчика обойдётся в разы дороже заводской сборки. Счётчик будет замерять электроэнергию неправильно и выдавать неверный (заниженный) результат, но при этом прибор, возможно, получится успешно запустить в эксплуатацию, если сотрудники Энергосбыта ничего не заметят.

Изменение заводской программы обойдётся дешевле. Такое ПО можно самостоятельно скачать из интернета, и при достаточных знаниях в электронике и программировании установить его в свой счётчик. Прибор учёта станет фиксировать начисленную электроэнергию намного ниже той, которая была затрачена фактически.

Важно! Любые попытки обмана Энергонадзора влекут за собой наложение серьезного штрафа. Это относится и к использованию счетчиков с подобной незаконной прошивкой. Обнаружить такой прибор сможет любой сотрудник Энергонадзора при осмотре.

Осторожно, мошенники!

Фирм, предлагающих перепрограммирование электросчетчиков, довольно много. Все они работают по разным расценкам. Однако следует быть осторожным, так как среди большого количества организаций достаточно мошенников. Не все фирмы имеют официальное разрешение на перепрошивку электросчетчиков.

Некоторые компании просто предлагают сменить настройки за небольшую стоимость, но при этом у владельца квартиры появятся проблемы с Энергосбытом. Прибор учета может быть опломбирован и введен в эксплуатацию, только если его перепрошивкой занимался лицензированный мастер.

Перепрограммирование счетчиков чаще всего бывает необходимо при смене тарифной системы или в случаях, когда устройство работает некорректно. При этом важно отнестись к выбору организации, которая занимается работой с программным обеспечением,вполне серьезно. Лучше доверить это работу сотрудникам Энергосбыта.

Как подключить домашний электросчетчик

В данной статье пошагово рассмотрим процесс монтажа и подключения домашнего однофазного счетчика электроэнергии. Рассмотрен, вероятно, самый малобюджетный вариант. Для примера монтажа приведу фотографии замены счетчика с реального объекта. На первой фотографии (слева) показан счетчик СО505 без клеммной крышки, который мы будем устанавливать.

Как установить (заменить) однофазный квартирный счетчик на лестничной площадке написано на СамЭлектрик в статье Установка квартирного счетчика. А как проложить провод до счетчика и какие должны быть меры безопасности при этом, я написал в статье Замена вводного силового кабеля от гусака до счетчика.

Сразу надо сказать, что перед установкой счетчика необходимо обратиться в соответствующие органы (местные электросети) за получением разрешения на замену счетчика. Также следует обратить особое внимание на сохранность пломб на клеммах счетчика и на самом счетчике.

Итак, в квартире стоял до боли знакомый старый счетчик с двумя пробками (автоматическими выключателями старого образца). Хозяин обратился с просьбой посмотреть, почему так часто выбивают пробки, и предположил, что может быть надо поменять их на больший ток — с 16 А на 25 или даже 32 Ампер. Осмотр показал, что электросчетчик старый — шестидесятых годов, и будущего у него нет.

Поэтому договорились о замене счетчика, а заодно и автоматов , а заодно и всего электрощитка.

Вот что мы имели исходно:

Начинаем замену электросчетчика

Перед тем, как начать демонтаж и монтаж, необходимо выяснить три важных вещи.

1. Можно ли спокойно снимать пломбу со старого электросчетчика. То есть, хозяин договорился в электросетях, получил разрешение, и берет на себя всю документальную ответственность.
2. Где будем брать питание для перфоратора/дрели, если придется сверлить стену?
3. Освещение рабочего места. Я для этой цели использую налобный «шахтерский» фонарь на светодиодах.

Подготовились, всё выяснили, идём далее. Выключаем вводной автомат (рубильник) до счетчика, тем самым обесточиваем счетчик и обеспечиваем себе комфортную и безопасную работу. Снимаем пломбу, откручиваем крышку, под которой находятся входные и выходные клеммы.

Старый электросчетчик СО-5 — открытые клеммы, снятые пробки

Тут не помешает включить вводной автомат и на всякий случай проверить правильность схемы подключения с помощью отвертки-индикатора (указателя фазы). Мало ли, что было раньше, какие чудеса творились тут в прошлом :), и надо быть полностью уверенным в своей работе.

Напомню, четыре силовых контакта у электросчетчика всегда располагаются в таком порядке:

1. Входная фаза, приходит извне
2. Выходная фаза, уходит на питание нашего потребителя
3. Входной ноль
4. Выходной ноль

Схема подключения электрического счетчика обычно указана на его крышке, поэтому подключить его сможет своими руками любой человек, элементарно разбирающийся в электрике.

А раз Вы читаете эту статью, значит разбираетесь! И помните, главное — безопасность!

Очень важно, чтобы 1-й и 2-й контакты не были перепутаны, иначе неизбежны претензии со стороны проверяющих органов, а хозяина могут заподозрить в злых намерениях. 3-й и 4-й нулевые контакты обычно закорочены в самом счетчике, но и их для порядка нужно монтировать как надо.

Демонтаж старого счетчика

Аккуратно откручиваем клеммы и сам счетчик. При этом надо особенно бережно обходиться с подходящими к счетчику проводами, если не планируется их менять. Эти провода нам ещё предстоит прикручивать к новому счетчику.

Видим гетинаксовую пластину, прикрученную к стене:

Демонтаж старого электросчетчика СО-5. Насверлены отверстия — неужели для вентиляции?

Откручиваем пластину, аккуратно вытаскивая провода. Провода перед этим лучше пометить маркером, чтобы потом особенно не задумываться, что откуда и куда. Я обычно фазу мечу черным цветом.

Провода к электросчетчику

Провода коротковаты, а дополнительные контакты нам ни к чему. Поэтому надо будет постараться монтаж счетчика сделать выше на несколько сантиметров. Старый счетчик (и пломбу!) ни в коем случае не выбрасываем, он будет нужен хозяину квартиры при переоформлении документов.

Монтаж электрощитка

Для монтажа счетчика СО 505 используем Щиток Квартирный пластиковый типа ЩК (напоминаю, это малобюджетный вариант замены). Вот нижняя часть электрощитка, которая крепится к стене:

Электрощиток для счетчика

Саморезами указаны три пластиковые вставки, входящие в комплект щитка, к которым будет крепиться счетчика. Эти вставки свободно двигаются (и могут свободно выпадать) в своих пазах.

Счетчик СО-505 сзади имеет три отверстия для монтажа, через которые он крепится к этим вставкам:

Внешний вид электросчетчика СО505 сзади

Теперь необходимо надежно закрепить заднюю панель электрощитка на стене:

Монтаж электрощита для счетчика

Очень важно, чтобы задняя панель была закреплена без перегибов, чтобы потом без проблем одеть на неё верхнюю крышку и чтобы ровно вошли автоматы. Для монтажа используем переноску (запитанную от соседей), перфоратор, дюбеля на 6 или 8, саморезы.

Важно! Счетчик необходимо установить на высоте не более 180 см (на уровне глаз). Это очень важное требование от пломбировщиков и проверяющих. Да и вообще, гораздо легче снимать каждый месяц показания без помощи табуретки.

Я обычно соседей не тревожу, подключаюсь через двухполюсный автомат к имеющимся проводам в квартире, и аккуратно делаю нужные отверстия под дюбеля. Этот способ также рассмотрен в статье про прокладку кабеля до счетчика, см. ссылку в начале статьи.

Установка и подключение электросчетчика

Устанавливаем счетчик, монтируя его на саморезы к пластиковым вставкам.

Клятвенно обещаем себе, что впредь такие щитки использовать не будем, а счетчики будем ставить только на дин-рейку.

В процессе монтажа электросчетчика. Внизу — дин-рейка для автоматов

Важный момент. Клеммы электросчетчика имеют по два винта. Перед монтажом каждого провода его необходимо зачистить на всю длину, а затем зажать провод на дальний винт. Убедиться, что провод механически прочно закреплен в клемме. Только после этого затягиваем ближний винт.

После того, как клеммы будут опломбированы, исправлять огрехи монтажа подходящих проводов будет очень проблематично. И кто будет платить за повторное пломбирование?

Схема подключения счетчика в принципе простая, главное — делать всё правильно и надежно.

Схема подключения электрического счетчика СО 505

На схеме показан один защитный автомат, но их может быть несколько, каждый — на свою группу и свой ток. По выбору автоматов в зависимости от тока и мощности нагрузки — рекомендую мою статью.

В конце статьи приведена инструкция к счетчику, в которой тоже есть схема подключения. Эта схема типовая, так можно подключать абсолютно любой однофазный счетчик прямого включения.

Итак, провода подключили согласно схеме подключения. Важно, чтобы провода не были натянуты, а свободно подходили к счетчику и автоматам. Для этого надо заранее продумать, какой длины провода будут нужны. Площадь сечения проводов для подключения счетчика внутри щитка в данном варианте — не менее 2,5 мм 2

В качестве автоматических выключателей применен один двухполюсный на 25А. Что для однокомнатной квартиры с суммарной мощностью электроприборов 5 кВт и старой электропроводкой вполне достаточно.

Для безопасности, учитывая, что проводка старая, лучше поставить автоматы на 20А, а ещё лучше — на 16А. В случае переделки электропроводки или подключения мощных нагрузок нужно не увеличивать номинал автомата, а прокладывать новые линии.

Перед тем, как одеть верхнюю крышку, надо попросить хозяина включить все мощные электроприборы, какие есть в доме. А заодно согреть чайку на электрочайнике ;).

Если после одной — двух минут такого экстремального использования электросети не возникло подозрительных запахов, звуков, и, не дай Бог, искрения — то можно считать, что работа выполнена. И счетчик должен крутиться с соответствующей скоростью. И в правильную сторону)))

Одеваем верхнюю крышку, и вот, всё готово:

Монтаж и подключение нового электросчетчика СО-505

Паспорт к счетчику СО-5о5

В заключение — обещанная инструкция (паспорт) к счетчику СО-505, в которой приведена также схема подключения.

Счетчик электрический однофазный СО-505. Паспорт стр.1

Счетчик электрический однофазный СО-505. Паспорт стр.2

Апдейт статьи: ещё фото установки и схемы подключения электрического счетчика в корпусе щитка ЩК-26. Выглядит убого, но таковы реалии большинства домов частного сектора:

Домашний электрический счетчик

Грубая ошибка — должно быть не два автомата, а один двухполюсный автомат! Это можно в данном случае исправить, использую обычную скрепку.

А как вы подключаете своими руками счетчик у себя дома? Пишите в комментарии!
