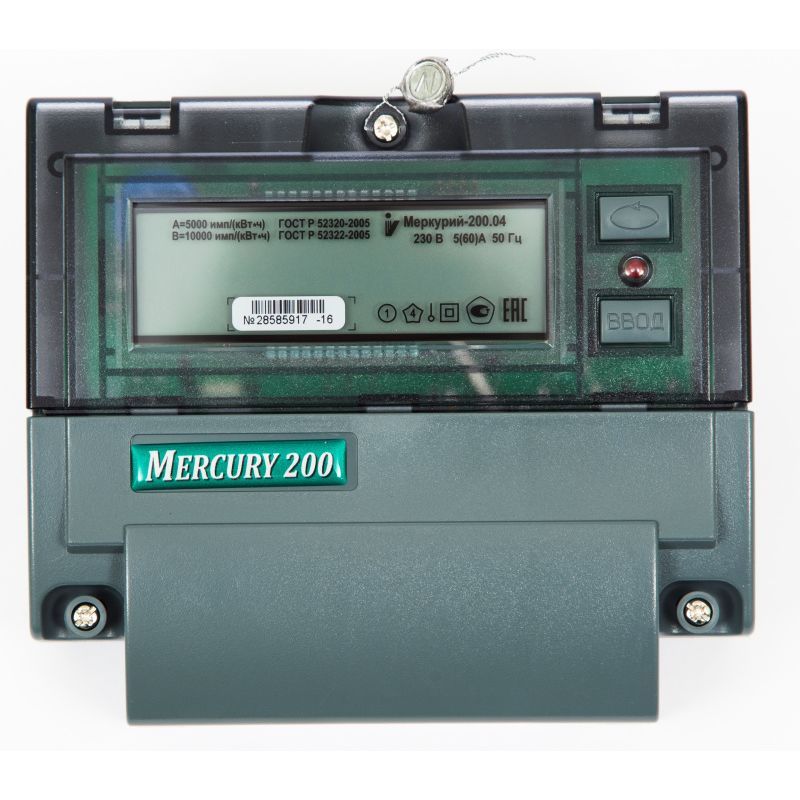

Счетчики электрической энергии Меркурий-200

Счетчики электрической энергии Меркурий-200

Счетчики электроэнергии Меркурий-200Счетчики электрической энергии Меркурий предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ. Счетчики Меркурий 200 многотарифные имеют модификации 200.02 и 200.03. Данные счетчики отличаются низкой ценой, компактностью, надежностью и простотой монтажа.

Функциональные возможности:

• Учёт по 4 тарифам. Индивидуальное расписание для каждого наименования дня недели (Пн-Вс) и для каждого из 12-ти месяцев года. Индивидуальное расписание для праздничных дней. Автопереход на зимнее/летнее время.
• Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсу CAN следующей информации:
• Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсу CAN следующей информации:

1) количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам: всего от сброса показаний, на начало каждого из 11 предыдущих месяцев;

2) мгновенные значения мощности, тока, напряжения

• Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных установок.

Технические особенности:

• датчик тока — шунт (учитывает постоянную составляющую);
• интерфейсы: CAN;
• встроенный модем PLC-I для передачи данных по силовой сети 220В (опция);
• крепление на DIN рейку; (счетчик комплектуется переходной планкой для крепления на место индукционных счетчиков).

Счётчики отображают на ЖК-индикаторе:

• номер текущего тарифа;
• значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в виде 6 знаков до запятой и 2 после;
• текущее значение активной мощности в нагрузке в кВт ;
• текущие значения тока и напряжения;
• значение потреблённой энергии с начала эксплуатации на первое число текущего и каждого из предыдущих 11-ти месяцев по каждому тарифу и сумму по всем тарифам;
• время переключения тарифных зон;
• текущие время и дату;
• адрес модема PLC;
• пиктограмма уровня сигнала модема;

Двухтарифный счетчик считает электроэнергию следующим образом:

— с 7.00 до 22.00 с понедельника по пятницу и с 7.00 до 15.00 в субботу — по дневному (пиковому);
— с 22.00 до 7.00 с понедельника по пятницу и с 15.00 субботы до 7.00 понедельника — по ночному тарифу.

Трехтарифный счетчик. К разделению времени на дневной (пиковый) и ночной тариф добавилось третья — полупиковая зона. То есть теперь днем два тарифа — пиковый и полупиковый.

— с 8.00 до 11.00, с 17.00 до 21.00 с понедельника по пятницу — пиковая зона;
— с 7.00 до 8.00, с 11.00 до17.00, с 21.00 до 22.00 с понедельника по пятницу и с 7.00 до 15.00 в субботу — полупиковая;
— с 22.00 до 7.00 с понедельника по пятницу и с 15.00 субботы до 7.00 понедельника – ночная.

Счетчик Меркурий 200: особенности, характеристики

Счетчик меркурий 200 используется для записи и подсчета электрической энергии в однофазных сетях переменного тока – напряжением 220 В. Электросчётчик используется автономно, так же может быть включен в схему АСКУЭ. Используется в гражданском строительстве, на производственных объектах, в сельском хозяйстве. На сегодняшний момент применяется две модификации: Меркурий – 200.02 и – 200.04, последний оснащен PLC-модемом.

Функциональные особенности Меркурий-200 (многотарифный)

  • Запись показаний осуществляется по четырем тарифным зонам. Существует способ составления индивидуального графика с понедельника по воскресенье, а также для 11 месяцев, в течение календарного года. При необходимости может переходить на летнее/зимнее время (автоматически);
  • Запись, учёт и сохранность в памяти прибора, а также возможность визуализации на табло следующих показаний:
  1. Сумма полной энергии, рассчитанной по четырем имеющимся тарифам и раздельное значение (от обнуления показаний, либо от наступления нового месяца в течение одного календарного года);
  2. Значения показаний тока в цепи, напряжения, мощности в данный момент времени.
  • Регулируемый контроль над показаниями мощности нагрузки. Возможность установить в данном приборе учета электрической энергии максимальный лимит нагрузки и в последствие контролировать этот параметр. Если происходит превышение лимита, электросчетчик будет сигнализировать об этом включением светодиодной лампочки;
  • Изменять нагрузочный режим можно посредством наружных коммутационных цепей.

Характеристики счётчика Меркурий 200

Существующие значенийМеркурий
200.02200.04
Класс точности прибора1
Рабочая разность потенциалов сети220 В
Оптимальный (допустимый) ток5(60) А
Частота сети50 Гц
Пусковой ток
– 1 кл. точности
– 2 кл. точности
20 мА
25 мА
Рабочая (максимальная) мощность расходуемая сетью напряжения прибора учета не более чем2(10) Вт(ВА)3(30) Вт(ВА)
Количество тарифных зон44
Регулирование нагрузкипосредством управляющего блока и УЗОпосредством управляющего блока и
УЗО
Цифровое табло:СANСAN,
модем PLC-I
Разброс температурных режимов (допустимых)-40… +55 °С
Размеры155/137/59 мм
Вес600 гр.
Читайте так же:
Счетчик численности населения армении

Технические особенности электросчётчика

  • Ток измеряется с помощью шунта;
  • Дисплей СAN;
  • Установленный модем PLС-I (на некоторых модификациях) для передачи рабочих параметров по цепи управления;
  • Монтаж осуществляется на рейку DIN;
    (счетчик оснащается специальной рейкой для его монтажа).

Информация, отображаемая на табло счётчика

  • Порядковый номер тарифной зоны (по которой производится учёт в данный момент);
  • Значение потраченной электроэнергии с начала работы по каждой тарифной зоне и сумме по всем тарифным зонам в разрядности 6 цифр до запятой и 2 после;
  • Моментальные данные активных параметров в нагрузке (кВт);
  • Данные разности потенциалов и силы тока;
  • Временное значение смены тарифных зон;
  • Моментальные данные, характеризующие установленное время и дату;
  • Параметры PLС устройства (Меркурий 200.04);
  • Пиктограмма параметров значений модема.

Срок службы и интервал между поверками (межповерочный)

Гарантийный срок работы (эксплуатации) МЕРКУРИЙ 200, установленный заводом – изготовителем составляет – 36 месяцев. Отказ на наработку у данного прибора учета – 30 лет. Допустимое время между поверками – 16 лет.

Снятие показаний

Получить показания счетчика меркурий 200 можно двумя способами:

  1. Посмотреть на дисплее (значение периодически сменяются на цифровом табло) показания всех установленных тарифов, умножить их на стоимость электроэнергии и суммировать получившиеся значения;
  2. Принудительно переключая данные о тарифах записать все значения, нажимая на кнопку ввода.

Если у вас один тариф, то на прибор учета нажимать не нужно, значение израсходованной электроэнергии будет сразу отображаться на табло. Из получившегося значения вычтете показания за прошлый месяц.

Схема подключения

Установка счетчика Меркурий 200 производится согласно схеме в закрытый щит на ДИН-рейку.

меркурий 200 схема

Меркурий – 200 выпускается по сегодняшний день. Стоимость прибора зависит от его модификации, начинается от 1700 рублей.

Меркурий 200.04 5-60А/220В кл.т.2,0 многотарифный ЖКИ с PLC модемом

Меркурий 200.04 5-60А/220В кл.т.2,0 многотарифный ЖКИ с PLC модемом

Родина бренда: Россия Россия

Технические характеристики

Описание

Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ.

Функциональные возможности электросчетчика Меркурий 200.04:

Учёт по 4 тарифам. Индивидуальное расписание для каждого наименования дня недели (Пн-Вс) и для каждого из 12-ти месяцев года. Индивидуальное расписание для праздничных дней. Автопереход на зимнее/летнее время.
Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсу CAN следующей информации:
количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам: всего от сброса показаний, на начало каждого из 11 предыдущих месяцев;
мгновенные значения мощности, тока, напряжения;
Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.

Электросчетчик Меркурий 200.04 многотарифный отображает на ЖК-индикаторе:
номер текущего тарифа;
значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в виде 6 знаков до запятой и 2 после;
текущее значение активной мощности в нагрузке в кВт ;
текущие значения тока и напряжения;
значение потреблённой энергии с начала эксплуатации на первое число текущего и каждого из предыдущих 11-ти месяцев по каждому тарифу и сумму по всем тарифам;
время переключения тарифных зон;
текущие время и дату;
адрес модема PLC;
пиктограмма уровня сигнала модема;
Электросчетчик Меркурий 200.04 многотарифный в обычном режиме непрерывно передаёт по силовой сети следующую информацию о потреблённой электроэнергии нарастающим итогом без десятых долей кВт*ч

показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ (XXXХ кВт*ч) по сумме тарифов при условии, что счётчик запрограммирован в однотарифный режим;
показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ (XXXХ кВт*ч) по текущему тарифу, при условии, что счётчик запрограммирован в многотарифный режим;
Электросчетчик Меркурий 200.04 многотарифный обеспечивает программирование и считывание внешним компьютером через интерфейс «CAN» и модем «PLC-I»

Читайте так же:
Код счетчика посетителей сайта для яндекса

Характеристики электросчетчика Меркурий 200.04:

Класс точности 1.0
Номинальное напряжение, В 230
Базовый (макс.) ток, A 5(60)
Частота сети, Гц 50
Стартовый ток (чувствительность), мА 20
Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА) 3(30)
Число тарифов 4
Управление нагрузкой через УЗО
Цифровой интерфейс CAN, модем PLC-I
Диапазон рабочих температур, °С -40… +55
Габаритные размеры, мм 156/138/58
Масса,не более, кг 0,6
Межповерочный интервал, год 16
Гарантия изготовителя, лет 3
Срок службы, год 30

Меркурий 200.04 5-60А/220В кл.т.2,0 многотарифный ЖКИ с PLC модемом купить в Москве по выгодной цене. Чтобы получить еще более выгодные предложения – следите за нашими акциями! Наш интернет магазин продает все виды инструментов с быстрой доставкой по Москве и России.

Доставка в города Московской области: Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Жуковский, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск.

Доставка по Москве

  • Доставка осуществляется при сумме заказа от 1000 руб.
  • В пределах МКАД осуществляется платно, стоимость доставки 390 рублей.
  • Стоимость доставки по Подмосковью составляет 390 рублей + 30 руб/км за пределами МКАД.
  • Доставка осуществляется по будням и в субботу в течение дня с 10.00 до 22.00
  • Доставка в воскресенье — 500 руб (Обговаривается с менеджером отдельно).

Покупка в кредит

Как оформить заказ в кредит?

На нашем сайте можно оформить в кредит любой заказ на сумму от 15000 рублей. Оформлять кредит просто и удобно:

Чтобы оформить заявку непосредственно на сайте, нужно нажать на кнопку «Купить в кредит». После этого следует перейти к оформлению заказа и нажать на кнопку «Оформить в кредит». Далее необходимо заполнить анкету для оформления онлайн-заявки в банк через наш контакт-центр. Для этого понадобятся паспортные данные и немного терпения при заполнении анкеты. Клиенту предоставляется возможность выбрать удобные условия и программы кредитования, а также в режиме онлайн узнать о решении банка. При получении товара останется только предъявить паспорт и подписать кредитный договор.

Электросчетчики «Меркурий»

Из личного. Недавно в отпуске ехал из Анапы в Н.Новгород и где-то под Рязанью после полуночи один навигатор показал налево, а второй направо. Сначала поехал по первому и в час ночи оказался в глухой заброшенной деревне без каких-либо дорог и людей. Включил второй и еще полчаса ездил без интернета и связи по лесу. Это я к тому, что доверять лучше людям. (правда ночью в лесу я их найти не мог), а вы, если будут сложности в подключениях интерфейсов, можете позвонить 8-909-283-34-16 или лучше написать vladrusanov@gmail.com

Сегодня рассмотрим многообразие схем подключений интерфейсов счетчиков, по возможности с фотографиями и картинками. Начнем с того, что в счетчиках Меркурий бывают всего два вида проводных интерфейсов RS485 (промышленный стандарт) и CAN (немного забытый интерфейс, среди производителей счетчиков есть только у Меркуриев), у них всего два сигнальных провода А и В, но клеммники и подписи счетчиках расположены по разному. Вообще если будете стоять перед выбором счетчика с проводным интерфейсом, то советую лучше использовать счетчики с RS485 — это надежней и универсальней.

Меркурий-200.
Этот счетчик делается только с CAN интерфейсом, причем питание интерфейса здесь только внешнее. Подключаться только так как на схеме!

Подключение CAN:
1 — (GND)
2 — (A)
3 — (B)
4 — (+5V)

Чтобы начать работать по интерфейсу с этим счетчиком надо его включить, т.е. обязательно надо подать 220(В) на силовые клеммы счетчика.

В конфигураторе вписываем сетевой адрес (для Меркурий-200 он равен 6 последним цифрам серийного номера, если посмотрите на картинку, то в моем случае это 238249), галочка Эхо должна быть снята и жмем «Соединить».

Меркурий-230.
Один из самых распространенных трехфазных счетчиков с большим количеством модификаций. Нас в принципе интересуют только три буквы в его обозначении, отвечающие за интерфейсы счетчика.

Наличие встроенного питания проводного интерфейса связи обозначается буквой S, например Меркурий-230 ART-02 PQR S IN. Если данная буква присутствует, то для подключения к счетчику достаточно будет двух сигнальных проводов А и В, а если ее нет, то необходимо подключать еще внешнее питание интерфейса как на картинке.

Читайте так же:
Счетчик символов для php

Встроенный интерфейс CAN обозначается буквой C:
— например Меркурий-230 ART-00 C N или Меркурий-230 ART-01 C LN

Подключение CAN:
23 — (+5V)
24 — (B)
18 — (GND)
19 — (A)


У трехфазных счетчиков сетевой адрес обычно равен трем последним цифрам серийного номера, но если число будет больше 240, то двум цифрам. В нашем случае счетчик имеет серийный номер 17654267, значит сетевой адрес равен 67 (но даже если вы его не знаете, то можно при индивидуальном подключении обратиться к этому счетчику по адресу 0. Если же на одном интерфейсе сидит группа счетчиков по нулевому адресу обращаться нельзя, они тогда все попытаются ответить и посылка будет сбойной).

Пароль с завода у User — 111111, для Admin — 222222, галочка Hex установлена.


Встроенный промышленный RS485 интерфейс обозначается буквой R:
— например Меркурий -230 ART-02 R N или Меркурий-230 ART-02 PQ R SIN

Подключение RS485:

Серийный номер равен 06239697, берем последние 3 цифры — это 697, число больше 240, значит его сетевой адрес равен двум последним цифрам серийного номера, т.е. 97.

Пароль с завода у User — 111111, для Admin — 222222, галочка Hex установлена.

Меркурий-206.
Современный однофазный счетчик пришедший на смену Меркурий-200. Единственно, что неоднократно озвучивалось руководству — нет нормальных кнопок (функции оптической кнопки оптопорта работают, но на мой взгляд это от лукавого средство) и подсветки ЖК дисплея. Удешевление не должно ухудшать эргономику работы со счетчиком. Во всем остальном счетчик содержит максимум возможных функций, особенно те модификации которые могут хранить профиль мощности, параметры контроля электроэнергии и встроенное реле, актуальные параметры при автоматизации.

Из производства на данный момент выходят счетчики только с RS485 интерфейсом, он обозначается буквой R, например Меркурий-206 PRNO. Встроенное питание интерфейса обозначается буквой S, обычно его нет.

Подключение RS485:
7 — (+5V)
8 — (A)
9 — (B)
10- (GND)

Для работы через проводные интерфейсы обязательно подключение счетчика с силовой сети 220(В).

У Меркурий-206 сетевой адрес с завода равен серийному номеру, поэтому по нашему фото сетевой адрес будет 18049831.

Меркурий-233.
Счетчик снятый с производства, но достаточно много выпускающийся в свое время, в котором можно было устанавливать дополнительные интерфейсные модули. Например по одному интерфейсу RS485 подключен GSM-модем и по нему опрашивает счетчик энергосбыт, а по второму RS485 владелец счетчика может получать данные в автоматизированную систему учета данных. Также на борту всегда присутствует оптопорт и можно получать например профили мощности без вскрытия клеммной коробки.

У счетчиков Меркурий-233 может быть до двух модулей RS485, но как минимум один из них всегда есть, питание интерфейса в обоих случаях встроенное, так что подключать RS485 интерфейс нужно двумя проводами А и В как на рисунке.

Подключение первого RS485:
19 — (A)
17 — (B)

Подключение второго RS485 (на картинке внизу его по факту нет, но клеммник стоит и я поэтому решил показать где он подключается при наличии):
27 — (A)
25 — (B)

Как мы видим, серийный номер у этого трехфазного счетчика равен 05348592, значит т.к. последние три цифры больше 240, то сетевой адрес равен 92.

Меркурий-234.
Счетчик вышедший взамен Меркурий-233, обладает большим количеством модификаций и является одним из самых современных трехфазных счетчиков. В нем всегда есть один проводной RS485 и может добавляться второй в виде встроенного модуля.

Если запутаетесь, то подключаться нужно к клемме XT4 так:
14 — (A) Data+
15 — (B) Data-

Как уже писал, в этом счетчике бывает еще дополнительны модуль со вторым RS485 (буква R в абревиатуре, например Меркурий-234 ART-03 PB.R), который можно использовать для технического учета или для передачи показаний в энергосбыт. Подключать его нужно к клемме XS1 как на нижестоящем рисунке:

У счетчика на фото серийный номер 15576414, последние три цифры 414, т.е. больше 240, значит сетевой адрес будет равен последним двум цифрам — 14. Запускаем конфигуратор.

Читайте так же:
Тип счетчика со и446

Меркурий-236.
DIN-реечный малогабаритный электросчетчк с большим функционалом, профилями мощности, слежением за параметрами электроэнергии. Подходит для автоматизации, может содержать проводной RS485, оптопорт, PLC-1 и реле. На мой взгляд лучшая замена Меркурий-231.

Подключение первого RS485:
15 — (A)
16 — (B)

Меркурий-203.2T.
В отличии от Меркурий-200 он содержит журнал событий, профиль мощности и реле. Также в нем есть проводной RS485 интерфейс, не требующий внешнего питания и подсветку дисплея.

Подключение первого RS485:
7 — (A) Data+
6 — (B) Data-

У Меркурий-203.2Т сетевой адрес равен серийному номеру счетчика, поэтому в нашем случае это будет 08258331.

Как снять показания счетчика электроэнергии

Как снять показания счетчика электроэнергии

Учету потребленной электрической энергии уделяется первостепенное значение, поэтому в каждой квартире, в каждом частном доме, на фабриках, на заводах, в бизнес учреждениях устанавливаются счетчики электроэнергии. Как правило, большинство граждан ежемесячно передают в службу учета показания электросчетчика. При этом можно самостоятельно рассчитать, сколько электроэнергии и, на какую сумму израсходовала семья за месяц. К сожалению, не каждый осуществляет записи и передачу данных правильно.

Индукционные счетчики: в чем особенности

Индукционные счетчики – это уже прошлый век, хотя кое-где они еще остались. Они отличаются простотой и надежностью. Отличить их от других типов счетчиков легко, поскольку у них имеется колесо, которое при работе счетчика крутится.

Счетчик старого образца

Сколько цифр списывать

Встречаются модели с разным количеством цифр: обычно от 4-х до 7-ми. Во многих моделях, последняя одна или две цифры как бы выделены. Это может быть обычная запятая, эти цифры могут иметь другой цвет (обычно красный) или отличаются размерами. Последние цифры показывают десятые или сотые доли киловатт/часов, поэтому при записях и передачи в соответствующие службы они не принимаются во внимание, так как учет ведется целыми киловаттами.

Индукционный счетчик

Следует помнить, что имеются модели, в которых нет выделения последней одной или двух цифр. В таком случае придется записывать все цифры, так как конструкция счетчика не позволяет учитывать десятые или сотые доли израсходованной энергии. Нужно быть внимательными, чтобы не пришлось, затем доплачивать огромную разницу.

Если нет уверенности в том, что удастся правильно снять показания, лучше пригласить контролера на дом, чтобы он разъяснил и уточнил, какие цифры следует записывать, а какие – нет. Как вариант, можно обратиться к электрику, который обслуживает данный участок и получить всю интересующуюся информацию от него. Это можно сделать даже по телефону.

Процесс снятия показаний

После того, как установлен счетчик, на руки хозяину выдается акт, где указаны начальные цифры счетчика. Кстати, они обязаны разъяснить, как правильно снимаются показания и, какие цифры важны, а на какие не следует обращать внимание. Как правило, все нули, которые стоят перед первой цифрой, так же не записываются.

Образец снятия показаний

Чтобы рассчитать, сколько израсходовано киловатт/часов электроэнергии, необходимо знать показания за предыдущий месяц. Если счетчик только что установлен, первые цифры можно взять из акта установки, а в последующем данные можно брать из квитанций, которые лучше хранить в удобном месте, чтобы не приходилось их долго искать.

В наше время практически все абонентские службы рассчитывают количество израсходованной энергии потребителями самостоятельно, достаточно передать им данные. Как правило, передача данных происходит в конце месяца (в последних числах). Сроки подачи информации устанавливаются абонентской организацией. В основном счета, в виде квитанций, обрабатываются компьютерами, на основе специальных компьютерных программ. Бывают случаи, когда даже компьютеры и те ошибаются. Поэтому лучше ежемесячно контролировать, сколько электроэнергии израсходовано. Если этого не сделать своевременно, то ошибка может перерасти в значительную сумму, а компании, поставляющие электроэнергию, свои долги отдают со скрипом.

Как сделать расчеты

Как сделать расчеты

Чтобы подсчитать, сколько киловатт/часов израсходовано за текущий учетный период, достаточно от последних показаний отнять предыдущие. В результате получится какая-то цифра, которая и будет отображать реальное количество электроэнергии.

Допустим, что последние показания составляют 6102, а предыдущие соответствуют цифре 5842, тогда от 6102 нужно отнять 5842 и получится цифра 250. Расчеты показывают, что за текущий учетный период израсходовано 250 киловатт/часов электроэнергии. Чтобы узнать, сколько придется заплатить, достаточно цифру 250 умножить на тариф и получается сумма.

Читайте так же:
Двух зонный счетчик тарифы

Счетчики, которые длительное время работают, рано или поздно обнуляются и вводят в заблуждение хозяев. Многие считают, что электросчетчик испортился, но это совсем не так.

Просто, переписывая показания счетчика, спереди всех цифр, даже если это нули, имеется единица. Например, до этого счетчик показывал цифры «9988», а через некоторое время, например, «0022». Если эти показания нужно передавать в компанию по учету, то придется записать «10022». Поставить единицу придется только 1 раз, а в последующем придется снимать показания, как обычно.

Обнулившийся счетчик

Чем отличаются электронные счетчики электроэнергии

Электронные счетчики от индукционных отличаются совсем другими подходами в подсчете израсходованной электроэнергии. Вместо механических табло, в них используются электронные цифровые, причем это табло может отображать не только количество израсходованной энергии, но и другие данные, например, дату, время, тариф и т.д., через каждые несколько секунд.

В подобных моделях снятие показаний сводится к тому, чтобы дождаться, пока на экране появятся нужные цифры. Можно не ждать, пока появятся эти цифры, а нажать на определенную кнопку, после чего цифры тут же появятся на табло. Особенно это актуально по отношению к многотарифным счетчикам, когда стоимость дневного, вечернего или ночного тарифов отличаются. При этом счетчик ведет учет энергии именно по каждому тарифу в отдельности, а также показывает общее число истраченной электроэнергии.

На фото внизу можно увидеть, что на экране электросчетчика слева можно увидеть значок «Т1», а несколько правее цифры «72,69». Чуть дальше можно увидеть обозначение «кВт ч.». Эти цифры показывают, сколько электроэнергии израсходовано по дневному «Т1» тарифу. После записи этих цифр, их передают в абонентскую службу или используют для индивидуальных расчетов.

Пример показаний двух тарифного счетчика

Несмотря на то, что счетчик электронный, следует передавать целые числа, без цифр после запятой. В данном случае счетчик показывает «72,69», то передавать учетной организации следует цифру «72».

Счетчик «Меркурий 200»: как снимаются показания

Электронные счетчики электрической энергии «Меркурий 200» выпускаются, как однотарифными, так и многотарифными. Отличить их можно по цифрам, которые идут после запятой. Однотарифные счетчики имеют обозначение, как «Меркурий 200.00», а многотарифные, как «Меркурий 200. 01, 02 и 03». То есть может стоять обозначение 01, 02 или 03, что соответствует количеству зон. При этом выпускаются модели без пультов управления и с пультами управления.

Как правило, процесс снятия показаний не зависит от модели, хотя придется несколько раз нажимать на кнопку «Ввод». Главное, чтобы знать, какие цифры, какой зоне соответствуют.

Электросчетчики данной модели поочередно показывают на электронном табло время, дату, а затем тарифы в зависимости от зоны их действия. В первую очередь показывается время в обычном тарифе, а часы, минуты и секунды можно увидеть несколько выше. Через несколько секунд, на экране высвечивается дата, в обычном формате: число, месяц и год.

меркурий 200 время и дата

Следующий этап – это информация по тарифам. Слева в углу и сверху появляются обозначения «Т1», «Т2», «Т3» или «Т4». Количество этих символов зависит от модели электронного счетчика. Именно в этот момент следует записать все показания, которые относятся к соответствующим тарифам. Записывается целая часть цифр, до запятой.

Показания двух тарифов

Как только счетчик покажет все тарифы и количество использованной электроэнергии отдельно по каждому тарифу, он показывает общую сумму киловатт/часов.

Периодичность высвечивания данной информации – порядка 5-10 секунд. За это время, особенно без паники, можно успеть записать все данные. Если не получается это сделать, то можно воспользоваться кнопкой «Ввод», которая расположена под красным светодиодом. Нужно нажимать на кнопку до тех пор, пока на табло не появится соответствующая информация. Это не так уж и сложно.

При помощи кнопки ввод можно просматривать все показания счетчика

Так же не сложно осуществляются и расчеты, по каждой зоне в отдельности, тем более что процедура расчетов стандартная: от настоящего показания отнимается предыдущее. Независимо от модели электросчетчика «Меркурий», этапы снятия показаний идентичные, тем более что расположение кнопок одинаковое.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
