Подсветка ЖК-дисплеев

Подсветка ЖК-дисплеев

Подсветка ЖК-дисплеев — совокупность компонентов, осуществляющих освещение матрицы в ЖК-дисплеях. Используется для улучшения читаемости в условиях низкой освещённости в небольших дисплеях, а также в компьютерных мониторах и ЖК-телевизорах.

ЖК-дисплеи многих портативных устройств не оборудуются подсветкой, таким образом, они требуют освещения от внешних источников света. Тем не менее большинство современных дисплеев содержит встроенную подсветку.

Непосредственно сама подсветка состоит из следующих компонентов:

  • непосредственно источник света (например, люминесцентная лампа);
  • рассеиватель, осуществляющий равномерное подсвечивание всего дисплея; , осуществляющий преобразование напряжения, а также управление яркостью;

Содержание

Типы источников света [ править | править код ]

  • Миниатюрные лампы накаливания; ; с холодным катодом (Cold Cathode Fluorescent Lamp, CCFL);
  • Люминесцентная лампа с горячим катодом (HCFL);
  • Люминесцентная лампа с внешними электродами (EEFL);
  • Единичные светодиоды;
  • Светодиодная матрица; (Quantum Dot) — между блоком подсветки из синих светодиодов и слоем с жидкими кристаллами добавляется прослойка с квантовыми точками, которые поглощают излучение светодиодов и излучают своё определенной длины волны. Первой, в 2013 году, данную технологию продемонстрировала Sony[1] . Затем на выставке CES 2015 аналогичные телевизоры показали TCL Corporation, Hisense, Samsung, LG Electronics[2] .

Монохромные дисплеи обычно имеют подсветку жёлтого, зелёного, синего или белого цветов, цветные же, как правило, имеют подсветку белого цвета.

Применение [ править | править код ]

В небольших дешёвых ЖК-панелях обычно используется цветная светодиодная подсветка, хотя в последнее время всё большее применение находит белая светодиодная. В дисплеях большой площади часто используется подсветка на электролюминесцентных панелях, цветная либо же белая. В жидкокристаллических дисплеях компьютеров и телевизоров изначально была очень популярна подстветка люминесцентными лампами с холодным катодом (CCFL), которая впоследствии так же была практически вытеснена белой светодиодной.

Светодиодная подсветка [ править | править код ]

Светодиодные (LED) подсветки для ЖК-дисплеев делятся на категории по следующим признакам:

  • цвет свечения: белый либо RGB;
  • равномерность освещения: статическая либо динамическая;
  • конструктивное исполнение: матричное либо боковое.

RGB-подсветка используется, как правило, для возможности тонкой подстройки спектра свечения. Кроме того, часто применяется дополнительная компенсация изменения спектра излучения светодиодов со временем.

В случае, если яркость подсветки матрицы регулируется одинаково по всей площади, подсветка называется статической. Если же существует возможность управления подсветкой индивидуальных частей матрицы (как правило, в зависимости от сюжета), подсветка называется динамической.

В зависимости от конструктивного исполнения, светодиодная подсветка может быть боковой, то есть устанавливаться по бокам от панели вместо обычных ламп подсветки, таким образом требуя рассеивателя, либо позади ЖК-матрицы. В последнем случае светодиоды организуются в матрицу того или иного разрешения, возможно, с индивидуальным управлением.

Мерцание экрана [ править | править код ]

Если управление яркостью подсветки осуществляется широтно-импульсной модуляцией, экран едва заметно мерцает. Это можно проверить, быстро покачав ручкой или карандашом на фоне экрана. Если частота слишком маленькая, силуэт ручки распадётся на несколько (стробоскопический эффект). Если отдельных контуров ручки не видно, значит мерцания нет [3] . У людей, чувствительных к мерцанию, устают глаза и может начаться мигрень [4] [5] .

Зафиксировать инструментально пульсацию подсветки монитора можно двумя способами:

1. Необходим люксметр с функцией пульсметра. На экран выводится белый лист, сенсорная часть пульсметра прислоняется к экрану. Пульсация более 5 %, представляет определенный вред для глаз и мозга [6] .

2. Необходим спектрометр пульсации, который по периоду мерцания подсветки может отобразить весь спектр работы ШИМ. Принцип измерения тот же, но спектрометр выводит на экран компьютера результат в виде диаграммы. По результатам исследования [7] установлено, что наибольшее мерцание экрана наблюдается при установке яркости менее 100 %. Чем меньше заданный уровень яркости, тем глубже и опаснее пульсация (мерцание) экрана. Особенно характерно для современных экранов с LED-подсветкой.

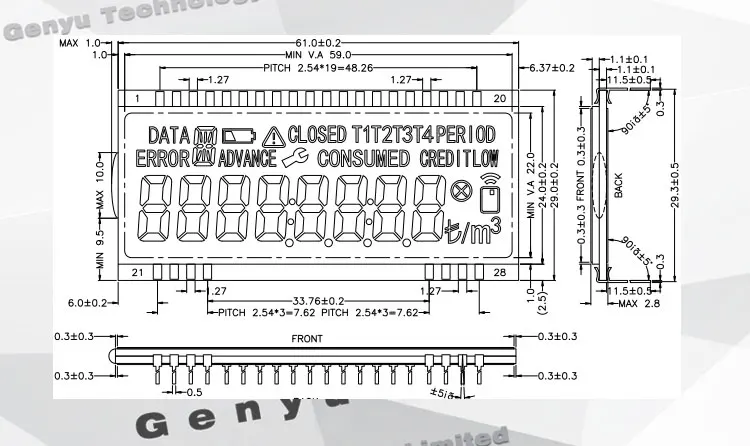

Пользовательский ЖК-Экран TN HTN с белой светодиодной подсветкой, счетчик энергии, ЖК-дисплей, ЖК-сегментный дисплей

Пользовательские TN HTN ЖК-экран с белой светодиодной подсветкой счетчик энергии Дисплей Sony Cyber-shot в корпусе с двурядным расположением выходов


1. Характеристики

(1) с ЖК-дисплеем Тип: HTN, положительные
(2) Интерфейс:28 PIN-код
(3) Водительская подушка безопасности: 1/4D, 1/3B
(4) Угол обзора:6 часов
(5) Источник питания:3,2 V
(6) Подсветка:Белый светодиод

Читайте так же:
Проверка погрешности электрического счетчика

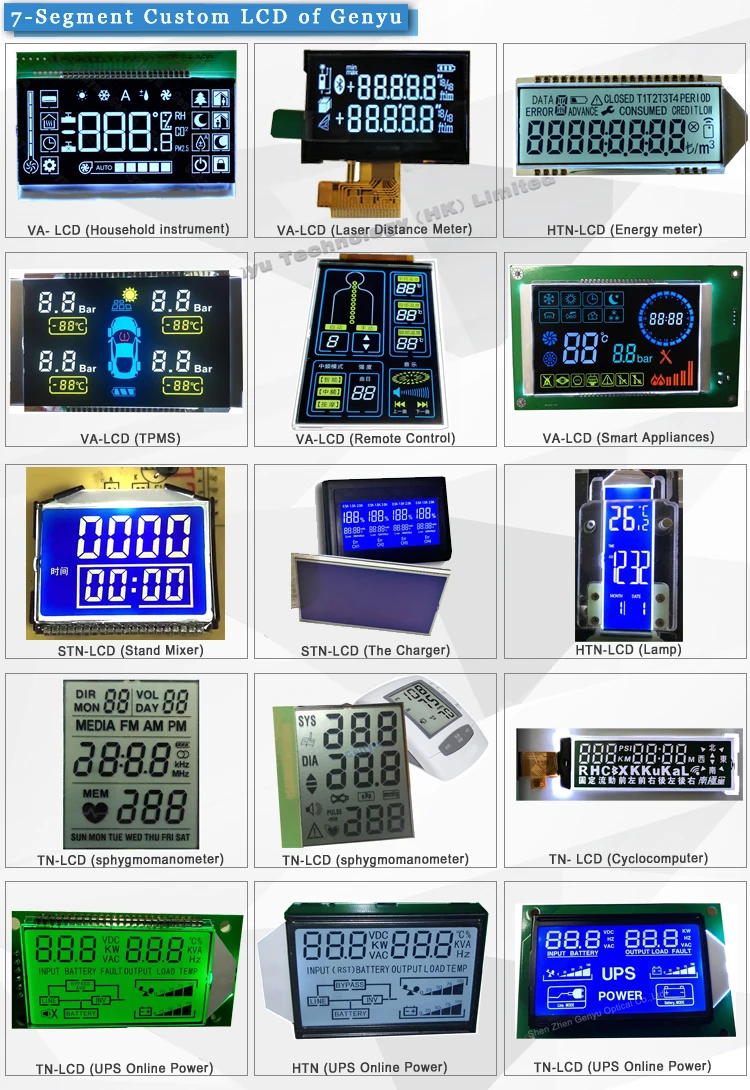

Customizable LCD.jpg7 segment display7 Segment LCDSegment LCD displays

2. Параметры, необходимые для вашего собственного ЖК-дисплее.

Custom LCD

Предполагаемый fpc-коннектор для подключения ЖК-дисплея к pin схема?

С ЖК-дисплеем Макет дизайна в соответствии с вашими изображения на экране?

Пожалуйста, свяжитесь с нами, мой друг, просто Кликнете тут!

Оплата
Просим вас сначала обратиться к нам, прежде чем вы делаете платеж.
Условия оплаты: T/T, l/c, Western Union. Paypal .

Доставка
Товары будут отправлены в течение 3 рабочих дней после подтверждения платежа.

DHL/UPS/FedEx/TNT: около 2-5 рабочих дней.
Товар службой доставки EMS: около 7-10 рабочих дней.
С помощью CPAM/HKPAM: около 10-30 рабочих дней.

Упаковка
1. Анти-статический мешок или пакет из пузырчатой пленки; (для образцов)
2. Пластиковые поддоны;
3. Картонная коробка.

lcd screen.jpg

Custom lcd screen

Genyu Technology (H K обратную связь о том, что вы хотите
Shen Zhen Genyu оптический обратную связь о том, что вы хотите о том, что вы хотите

1. Все товары отправляются в соответствии с реальным товаром. В тех случаях, когда клиенты покупкой, мы предоставим вам подробную инструкцию и процедур. И, если это необходимо для вас, чтобы получить техническую поддержку в процессе развития, мы можем предоставить его для вас в любое удобное для Вас время.

2. Хорошее качество и Кредит-это душа нашей компании. Перед отправкой, мы гарантируем, что товары, которые будут производиться в испытание на старение и 100% визуального и электрического входа.

3. В тех случаях, когда обновление продукта, мы свяжемся с соответствующие клиентов заранее, а также обновление продукции может быть прекрасно совместимы со старыми.

4. Какой гарантийный срок у продукта составляет 12 месяцев.

Q1: как ваша фабрика относится к контролю качества?
A1: качество является приоритетным. Мы всегда придаем большое значение контролю качества с самого начала и до конца. Наш завод прошел сертификацию ISO9001, ec (RoHS) по запрещению применения опасных веществ, Европейский сертификат соответствия.

Q2: Можете ли вы предоставить мне наиболее индивидуализировать продукт?
A2: для уверенными в том, что OEM услуга доступна.

Q3: где расположена ваша фабрика? Как я могу побывать там?
A3: у нас есть две фабрики, один находится в городе Шэньчжэнь, другая в провинции Цзянси. Добро пожаловать на нашу фабрику, рады вашему визиту. Мы можем забрать вас в Баоань, аэропорт, или высоко-как Северная станция шеньчжень.

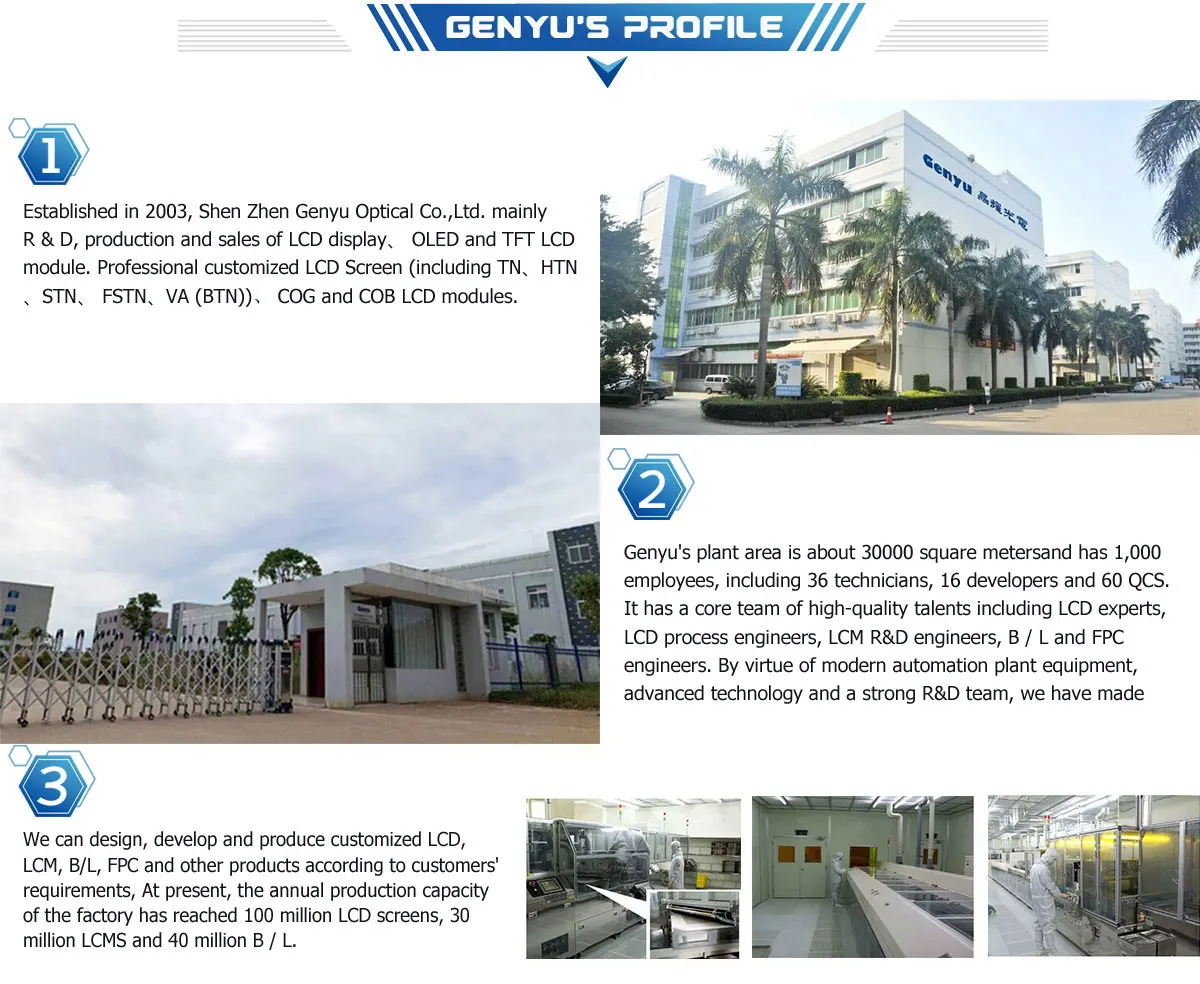

LCD factory (1)LCD factory (3)LCD factory (2)Genyu LCD (2)

A) Малые заказы будут приемлемы.
B) высокое качество, прочный-конкурентоспособные цены.
C) Время изготовления большого заказа будет гарантировано.
D) бесплатных технических услуг будет предоставлен.
E) каждый заказ будет иметь достаточно запасных частей.

Подсветка монитора на arduino

Подсветка монитора

Управление и настройка производятся при помощи бесплатных программ AmbiBox или Prismatik.

Загрузка скетча через программу arduino

содержание страницы:
описаниечто понадобится для реализации
нарезка светодиодной лентыподключение компонентов
программы и загрузка скетча на контроллерНастройка AmbiBOX и включение подсветки
Вопросы и комментарии

Фоновая подсветка монитора и захват экрана

Привет. Сегодня отвлекусь от темы сборки электровелосипедов. Так как много времени провожу за монитором компьютера и зимой так мало света для того что бы не сильно вредить зрению включаю лампу за монитором так глазам легче, и они меньше устают. Но недавно увидел проект фоновой подсветки монитора и решил реализовать его. Большую часть информации беру с блога Алекса гивера

Фоновая подсветка монитора

Для реализации фоновой подсветки потребуется

  • Адресная светодиодная лента на 5 вольт – я взял под маркировкой ws2812 – 60 светодиодов на 1 метр, можно взять и 30, но это будет менее динамично, наверное, на мой монитор 23,8 дюйма у меня ушло чуть меньше 2х метров ленты.
  • Плата ардуино нано 3.0 можно заказать со шнуром mini usb если у вас есть, такой-то можно и без него, разница по стоимости что-то около 20 рублей.
  • Так же потребуется резистор на 250 – 500 ом любой мощности.
  • Блок питания на 5 вольт от 2 ампер – желательно на 3-4 ампера от него будет запитоваться лента, контроллер будет работать от usb компьютера.
  • Ещё нужны будут провода, немного термоусадки, паяльник (ну куда же без него).

компоненты для Подсветка монитора

Нарезка светодиодной ленты по размеру монитора

Предварительно нужно нарезать светодиодную ленту по размерам монитора в моём случае монитор 23,8 дюйма 54 на 32,5 см на верхнюю и нижнюю часть у меня вместилось по 32 светодиода, а на боковые стороны по 19 светодиодов. На ленте указано место разреза в виде ножниц и белой полосы.

На ленте есть стрелки, которые показывают направление соединить их нужно последовательно учитывая направление стрелок против часовой стрелки, если развернуть монитор подключать питание и сигнальный провод к ленте следует от левого нижнего угла (смотрите фото ниже).

Лента соединяется при помощи трёх проводов +5v – D0 — GND

нарезаем светодиодную ленту по размеру монитора

Подключение компонентов по схеме

Компоненты подключаются согласно схеме, длину проводов выбирайте с учётом расстояния до ПК и розетки.

От блока питания на 5 вольт минусовой провод к ленте с обозначением GND к нему же подключаем контроллер ардуино к контакту GND плюсовой провод от блока питания подключаем к ленте с обозначением +5v а сигнальный провод от ленты с контактом D0 подключаем к Arduino через резистор 250-500ом к контакту D13

схема подключения компонентов фоновой подсветки

программы и загрузка скетча на контроллер

На этом этапе нужно скачать и установитьбесплатную программу ARDUINO выберите программу для вашей операционной системы.

Установите загруженную программу на ваш ПК следуя инструкции установщика.

Загрузите и установите драйвера для китайского USB преобразователя CH341 для Windows

Скачайте библиотеку и скетч для установки на контроллер, файлы библиотеки (папку FastLED-master) следует распоковать или скопировать в папку libraries программы ARDUINO – у меня такой путь к папке — C:Program Files (x86)Arduinolibraries

скачивание с яндекс диска — безопасно!:
скетч фоновой подсветки экрана:

инструкция установка программ и загрузка скетча на контроллер

Настройка программы AmbiBox и включение подсветки

Компоненты подключаются согласно схеме, длину проводов выбирайте с учётом расстояния до ПК и розетки.

От блока питания на 5 вольт минусовой провод к ленте с обозначением GND к нему же подключаем контроллер ардуино к контакту GND плюсовой провод от блока питания подключаем к ленте с обозначением +5v а сигнальный провод от ленты с контактом D0 подключаем к Arduino через резистор 250-500ом к контакту D13

Настройка программы Ambibox

Подсветка и захват экрана монитора по типу Philips Ambilight за 1000 рублей своими руками

видео — Подсветка и захват экрана монитора по типу Philips Ambilight за 1000 рублей своими руками

Подсветка и захват экрана монитора по типу Philips Ambilight за 1000 рублей своими руками используя адресную светодиодную ленту WS2812 и arduino Nano 3,0 Atmega328 Управление и настройка производятся при помощи бесплатных программ AmbiBox или Prismatic. Загрузка скетча через программу arduino
время видео 11 min 39 sec

MOTOUA.NET: Делаем ЖК-дисплеи видимыми ночью — MOTOUA.NET

Вход Войти с использованием Facebook Вход с использованием Вконтакте
Новый пользователь? Регистрация Помощь

    >ФОРУМ
  • > ГАРАЖ: обсуждение, эксплуатация, ремонт и тюнинг мототехники
  • > СТАЙЛИНГ, звук, сигнализация, кофры, gps, аксессуары, прочее
  • 2 Страниц +
  • 1
  • Вы не можете создать новую тему
  • Вы не можете ответить в тему

Делаем ЖК-дисплеи видимыми ночью

#1 Пользователь офлайнChrome

  • Группа: Пользователи
  • Сообщений: 85
  • Регистрация: 26 Январь 07

Доброго всем времени суток!!!

Вот наконецто я был награждён выходным, в который лил дождь и я не мог никуда ехать по делам.
И решил я в этот "чудесный" день осуществить задумку, над которой я уже давным давно думаю.

Давненько я купил себе электронный термометр с выносным датчиком для замера температуры двигателя.
Уже много времени я думаю о установке термометра на скутер, но одно меня смущало всё это время — его не видно ночью.
В принципе вечером на него может быть и пофигу, но а например часы. что делать с часами.
На скорости вытряхивать часы из рукава и вглядываться в стрелочки либо в цифровое табло без подсветки
моих CASIO-курантов.
Нет — нада устанавливать часы в приборку.
Такая тема уже заведена "Часы в приборку", но речь пойдёт не об установке часов или термометра
в приборку(это чуть попозже), а об обеспечении видимости этих приборов ночью.

Кто ездит часто в маршрутках — знает как водилы подвечивают часики на торпеде. лампочкой или светиком.
Это даёт читаемость цикверкам, но вида у этого издевательства нету.

Кароче переходим к делу.
ЗАгорелась у меня идея сделать подсветку ЖК дисплея — это понятно. но как это сделать?

1. Берём Коробочку для лазерного диска
2. немного белой и чёрной самоклейки
3. канцелярский ножик
4. проводочки.
5. паяльник и всё к нему.
6. 2 SMD светика(незнаю модели — 1,6 грн на Кардачах)
7. наждачная бумага 1200
8. Прямые руки
9. Мозги с трезвым мышлением.
10. Желание сделать это, ибо я полдня невставая просидел.
12. Пофигизм к тому, что некоторые элементы можно запороть и придётся их делать заново.

Вроде всё. ну, кофе и пиченька упоминать не буду.

И вот. мы начинаем:

Для начала мы должны избавить себя от дурных мыслей, настроиться на выполнение работы
и хорошо обдумать свои действия.
Этот этап не сложный, но очень рискованный. мне было просто, но с другими приборами может быть сложнее.

Весь пример построен на цифровом термометре. в дальнейшем надесю сделать и на часы такоеже, а уж потом — установка на скут.

Вся суть в том, что нужно снять серую подложку ЖК дисплея. она выглядит так:

Прикрепленное изображение: ___________________.jpg

Это полузеркальная плёнка, которая отражает падающий на неё свет. при отражении от подложки
свет в местах, где есть жидкие кристалы — не проходит и создаётся видимость чёрных частей элементов
матрицы ЖК-дисплея

В звязи с этим свет должен падать либо на ЖК либо светить из-под него. боковой свет толку не даст.
поскольку нам не интересно ездить с фонариком на приборке, чтобы увидеть данные прибора — мы должны
заставить дисплей светиться самостоятельно. и первый этап — лишение ЖК серой подложки. само собой прибор нужно разобрать.

Прикрепленное изображение: ____________________.jpg

Как видно на фото — то с обоих сторон стекла ЖК есть серые прозрачные пластины — это проявляющие плёнки,
за счёт которых можно видеть работу жидких кристаллов. если одну из пластин убрать — кристаллы не будут видны
если одну пластину перевернуть наоборот, то изображение будет в негативе, т.е. цифры прозрачные, а фон — чёрный.
Я так делать не стал, ибо отодрать и прилепить проявляющую пластину обратно никогда не получалось и ЖК отправлялся в мусор.
При снятии серой подложки(она на фото уже снята, но вляется вторым слоем за одной из проявляющих плёнок)
нужно хорошо проверить и размять руки, чтобы не отодрать подложку вместе с проявляющей пластиной.
У меня операция заняла 40 сек.

Потом нам нужно от клея на дисплее. у кого как, но у меня он остался на проявляющей пластине, а не на серой плёнке.
Проблему я решил протиранием ЖК спиртом:

Прикрепленное изображение: ________________________________________.jpg

И соскабливанием потерявшего клейкость клея:

Прикрепленное изображение: _________________________________________.jpg

У кого как, но у меня клей потерял тягучесть и стал соскабливаться ногтём под воздействием спирта.

Теперь без оконечной сборки собираем электронную часть до кучи, держим пальчиком и проверяем
работоспособность ЖК-дисплея

У меня работает :

Прикрепленное изображение: ________________________________.jpg

Теперь нам надо взять коробочку с диска и отломать он неё кусочек пластика, чтобы потом оттуда вырезать пластинку
По моему принципу изготовления псевдонеона из оргстекла мы знаем, что поверхность проводника света нужно
зашлифовать. и мы это делаем.
Берём наждачную бумагу и лёгкими круговыми движениями с обоих стором пластика
шлифуем его до появления однородной матовой поверхности. не бойтесь потратить на это 30 и больше минут

Прикрепленное изображение: ______________________________.jpg

затем берём наш ЖК и прилаживаем к кусочку пластика и ножом размечаем контур, по которому будем вырезать пластину.

Прикрепленное изображение: __________________.jpg

Контур готов, но изза разного качества пластика могут быть дефекты:

Прикрепленное изображение: _______________________________________.jpg

Этот дефект будет сильно выражен, если сильно придавить ножом при порезке пластика.
Я прорезал немного полоску в несколько заходов с лёгким нажимом, а потом отламывал часть пластика.
затем обтачивал и шлифовал края.

Вобщем пластинка у нас готова.
Теперь, чтобы рассеить свет от светодида нужно сделать вырезы в прастине. так, как это показано на фото.
заодно и подклеиваем полосочку чёрной самоклейки и отрезаем лишние хвостики.

Прикрепленное изображение: ___________________________.jpg

Чёрная самоклейка нужна для того, чтобы небыло сильно выраженых светлых пятен в местах установки светодиодов при их свечении.
Вырезы я делал ножом, а потом шлифовал наждачкой:

Прикрепленное изображение: _______________.jpg

Му вырезаем из белой самоклейки прямоугольничек по размеру пластинки:

Прикрепленное изображение: ________________________.jpg

Затем обезжириваем пластинку:

Прикрепленное изображение: ______________________.jpg

И приклеиваем самоклейку к пластинке. делаем это аккуратно, поскольку могут остаться пузырьки:

Прикрепленное изображение: ________________.jpg

Они вроде не мешают, но они же будут и тёмными пятнами на пластине при её свечении.
Поэтому нужно постепенно проклеивая самоклейку разглаживать её. на матовом пластике это посложнее, чем на глянцевом:

Прикрепленное изображение: ____________________.jpg

Всё. пластинка готова к применению.

В конструкции термометра есть пластиковая рамочка:

Прикрепленное изображение: ______________.jpg

которая компенсирует расстояние от платы термометра до дисплея
тем самым она держит все элементы в параллельном положении и ещё не маловажно — она своим хвостиком держит
резиновый блок контактов в том положении, где он должен быть, а этого забывать не стоит.

Поскольку в конструкцияю мы добавляем пластинку для подсветки — мы должны убрать рамочку.

Мы то её уберём, НО!
Рамочка и сделана рамочкой, потому что на плате есть контакты, ножки этементов, которые выпирают, но не дотрагиваются до ЖК
Вот ещё одно назначение рамки — она не даёт контактам повредить дисплей и сама невредима, потому что в
пустом её пространстве и находятся все выпуклости.
Если оставить их на месте и поставить пластинку для подсветки, то ножки и контакты будут упираться в пластинку и могут её повредить
Значит — убираем их, т.е. делаем короче:

Прикрепленное изображение: _______________.jpg

Прикрепленное изображение: _______________.jpg

Затем на случай длинности ножек мы наклеиваем скотч на плату, оставив свободными только контакты на ЖК.
Скотч мягкий и сгладит неровности поверхности. если мы ошиблись, то хоть пластинка не повредится, ато её трудно делать снова.

Прикрепленное изображение: _________________.jpg

Теперь приступаем к вырезанию мест для светиков в корпусе — сдесь всё просто:

Прикрепленное изображение: ________________.jpg

Нужно разметить вырезы так, чтобы центр светика попадал на центр торца пластинки, иначе пластинка будет плохо светиться.

Теперь ставим светики:

Для начала фото светика:

Прикрепленное изображение: _________.jpg

Вот такой светик у меня. теперь нада припаять к нему и его напарнику провода:

Прикрепленное изображение: ______________________.jpg

Припаяли провода. идём дальше. не забудьте кстати паять очень быстро, светодиод очень маленький и очень нежный прибор — с ним нужно аккуатно.

Устанавливаем в вырезы:

Прикрепленное изображение: ______________________________________.jpg

Тут всё просто. нужно потом поставить светик так, чтобы пластинка максимальн ярко светилась.

На фото видно пробное крепение светика, поскольку это всего лишь эксперимент.

Начинаем собирать всё до кучи. ложим дисплей и пластинку, но после установки резинки с контактами её нужно зафиксировать
Хвостика у нас нету, значит впихнём в пустое место кусочек неопрена:

Прикрепленное изображение: _________________________________.jpg

Далее собираем дальше и после сборки проверяем на работоспособность:

Прикрепленное изображение: __________________.jpg

И потом приглушаем свет и пробуем подсветку в деле:

Прикрепленное изображение: ______________.jpg

Всё, подсветка готова. припаивание резисторов, укладка проводов, приклеивание светиков — всё опускается, поскольку это и так ясно.

Приношу огромные извинения за качество фоток — Siemens S65 лучше выдать не может, а автоматический ночной режим не позволил передать красоту подсветки в реальности. пэтому он сильно притемнил середину и поднял яркость светиков.
Вот эти зловещие пятна от светиков, с которыми мы боролись чёрной самоклейкой — в реале они видны, но не настолько сильно, как на фото, а сама пластинка светится равномерно и красиво.

Можно использовать готовый матовый пластик, который есть на коробочках для дисков, но он сильно зернистый и свет получается некрасивый.
На некоторых фотах видно, что сфоткана пластинка именно из матового пластика с зернистостью, но потом всё идёт с пластинкой с самодельной матовостью.
Светодиоды можно использовать меньшего размера и по 2 шт с каждой стороны, но учитывать нужно то, что сам ЖК затемняет изображение, при этом реальная яркость светодиодов падает в 2-3 раза.

Всем спасибо за внимание, думаю этот Ворклог поможет народу, у которого есть часы и велокомпьютеры на скутах. или даже подтолкнёт к деиствию тех, кто только хотел ставить эти приборы, но боялся их невидимости в ночное время суток.

Сообщение отредактировал Chrome: 30 Апрель 2007 — 20:13

  • 2 Страниц +
  • 1
  • Вы не можете создать новую тему
  • Вы не можете ответить в тему

Счетчик моточасов с подсветкой

Тахометр THM305MR со счетчиком моточасов и подсветкой.

ВАЖНО: Cбор заказа для отправки по почте или любой службой доставки осуществляется при сумме заказа от 30 рублей !

При заказе на сумму менее 30 рублей, Вы можете самостоятельно забрать товар из нашего магазина «Партнер» по адресу: г. Борисов, ул. Заводская, 45.

Универсальный тахометр THM305MR со счетчиком моточасов, подсветкой и сменной батарейкой, который предназначен для измерения числа оборотов двигателя и времени его работы.

Подключается к свече зажигания двигателя, сигнальный провод наматывается вокруг свечного провода (5-6 витков). Прибор крепится с помощью резьбовых шпилек.

Класс защиты: IP65 (пыленепроницаемый, брызгозащищенный).

Длина сигнального провода: 1,5 метра.

Счетчик моточасов: есть.

Диапазон измерений: 0-20000.

Элемент питания: CR2032 (сменная).

Степень защиты: IP65.

Варианты подсветки: зеленая.

Материал: пластик.

Используется только с бензиновым двигателем внутреннего сгорания!

Настройка прибора:

1. Нажмите кнопку MENU 6 раз для перехода из режима «TOT» в режим выбора режима работы прибора. Удерживайте кнопку MENU пока значение параметров, заданных по умолчанию, не начнут мигать. Выберите необходимый для Вашего двигателя режим работы прибора.

2. Для перехода между режимами установки нажимайте кнопку SET.

  • 1P1r = 1 искра на 1 оборот (2-такта 1 или 2 цилиндра, двухканальная система зажигания).
  • 2P1r = 2 искры на 1 оборот (2-такта 2-цилиндра, одноканальная система зажигания).
  • 3P1r = 3 искры на 1 оборот.
  • 8P1r = 8 искр на 1 оборот.
  • 4P1r = 4 искры на 1 оборот.
  • 6P1r = 6 искр на 1 оборот.
  • 3P2r = 3 искры на 2 оборота.
  • 5P2r = 5 искр на 2 оборота.
  • 1P2r = 1 искра на 2 оборота (4-такта, классическая система зажигания с распределителем «трамблером»).

3. Подождите в течение 30 секунд пока дисплей не вернется в режим накопительный счетчик моточасов («TOT»). Теперь тахометр готов к использованию.

Важно:

Не подходит для 4-х тактных 3-х цилиндровых моторов.

Примечание
  • Suzuki: DT9.9(А), DT15(A), DT30, DT40, DF9.9, DF15 — 2P1r = 2 искры на 1 оборот.
  • Suzuki: DF2.5, DF4(A), DF5(A), DF6(A) — 1P1r = 1 искра на 1 оборот.

*Информация по гарантийным обязательствам предоставлена заводом изготовителем и может отличаться от условий, предоставляемых региональными дилерами.
**Внешний вид и конструкция могут отличаться от изображения на сайте.
***Мы настоятельно рекомендуем пользоваться опубликованной информацией в качестве основного обзора товара, и при совершении покупки, уточняйте параметры у нашего консультанта.

Производитель:Marine Rocket
Тип аксессуара:Тахометр
Артикул:THM305MR

Наличие, точную цену и сроки доставки уточняйте у нашего менеджера. Спасибо, что выбрали нас.

Вы можете приехать в наш выставочный зал и купить тахометр или оформить заказ на покупку и доставку, а можете заказать тахометр со счетчиком моточасов через сайт (позвонив или оформив самостоятельно заявку на сайте) и мы доставим Вам его.

Тахометр универсальный со счетчиком моточасов с подсветкой и сменной батарейкой

Описание модели «Тахометр универсальный со счетчиком моточасов с подсветкой и сменной батарейкой»

Универсальный тахометр с улучшенными углами обзора предназначен для измерения числа оборотов двигателя, оснащен функцией отображения моточасов. Используется только с бензиновым двигателем внутреннего сгорания.

Подключается бронепроводу свечи зажигания двигателя, сигнальный провод наматывается вокруг свечного провода (5-6 витков). Длина сигнального провода 1.5 метра.

Не совместим с моторами типа: 4-такта 3 цилиндра.

Характеристики модели «Тахометр универсальный со счетчиком моточасов с подсветкой и сменной батарейкой»
Подсветка/ИндикацияДа
Производитель/БрендRunleader
Вид приборатахометр
Тип указателяцифровой
Счетчик моточасовда
Отзывы о модели «Тахометр универсальный со счетчиком моточасов с подсветкой и сменной батарейкой»

У этого товара ещё нет отзывов. Есть чем поделиться?
Оставьте свой отзыв.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
