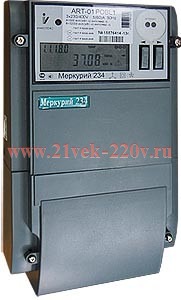

Электросчетчик Меркурий 234 ART2-03 (D)PR 5(10)А/400В

Электросчетчик Меркурий 234 ART2-03 (D)PR 5(10)А/400В

+ 1 В корзину

Основные технические характеристики

Класс точности (актив./реактив.)
— трансформаторного включения — 0,2S/0.5; 0,5S/1,0
— непосредственного включения — 1,0/ 2,0

Номинальное напряжение, В
— трансформаторного включения через ТН и ТТ — 3*57,7/100
— непосредственного включения — 3*230/400

Установленный диапазон рабочих напряжений, В — 184. 264
Расширенный рабочий диапазон напряжений, В — 0. 264
Предельный рабочий диапазон напряжений, В 207. 253 (при UНОМ=230)

Номинальный (максимальный) ток, А
— трансформаторного включения — 5(10)
— непосредственного включения — 5(60); 5(100)

Частота сети , Гц 49. 51
Максимальный ток для счётчиков трансформаторного включения в течении 0,5 сек, А

— для IМАКС=10А 40 200

Максимальный ток для счётчиков прямого включения в течении 10 мсек, А
— для IМАКС=60А -1800
— для IМАКС=100А — 3000
Стартовый ток (чувствительность), А
— для IНОМ(МАКС)=5(10)А, UНОМ=57,7 или 230B — 0,005
— для IНОМ(МАКС)=5(60)А, UНОМ=230B — 0,020
— для IНОМ(МАКС)=5(100)А, UНОМ=230B — 0,020

Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
— для UНОМ=57,7 — 1,0 / 2,0
— для UНОМ=230 — 1,0 / 9,0

Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса PLC-II не более, Вт/ВА 1,5/24
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса GSM/RS485 не более, Вт/ВА 4 / 5
Напряжение внешнего резервного питания (для модификаций -00 и -03), В

230 B
Полная мощность, потребляемая цепью тока не более, В*А 0,1
Количество тарифов 1. 4
Количество тарифных сезонов (месяцев) 12
Точность хода часов при t=20± 5 °C, с/сутки ± 0,5
Количество гальванически развязанных импульсных выходов:
— телеметрических — 1 программируемый
— управления нагрузкой — 1

Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
— для IНОМ(МАКС)=5(10)А, UНОМ=57,7 или 230B — 5000/160000
— для IНОМ(МАКС)=5(60)А, UНОМ=230B — 1000/32000
— для IНОМ(МАКС)=5(100)А, UНОМ=230B — 500/16000

Сохранность данных при перерывах питания, лет
— постоянной информации — 40
— оперативной информации — 10

Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Цифровые интерфейсы встроенные оптопорт, RS-485
Скорость обмена, бит/с: 300 — 115200
Самодиагностика счётчика есть
» Все спецпредложения

Счетчик электричества Меркурий 234: описание, характеристики

Счетчик меркурий 234 представляет собой счетное устройство, произведенное для регистрации расхода электрической энергии. Учет и запись может производиться в двух направлениях: обратном и прямом в цепях переменного тока.

Особенностью прибора учета можно назвать то, измерение производится трансформаторами измерительными, либо напрямую посредством шунта.

Прибор может работать как в составе автоматизированной системы сбора информации, так и автономно. Нашел широкое применение в промышленном использовании на предприятиях, постройках народного хозяйства, реже на частных объектах, зданиях.

Варианты модификаций и их отличия

Существует несколько модификаций данного прибора учета электрической энергии: Меркурий 234 ART – 00-04Р, 2-00Р, 2-03Р, 01 ОL1-03 L1. Модели отличаются друг от друга классом точности, рабочим значением напряжения, типом установленного на них оптического порта. Выбирая счетчик, стоит особо обратить внимание на его модификацию.

Функции электросчетчика

Вычисление, учет, сохранность в памяти, вывод на интерфейс следующих данных:

1. Всех видов электрической энергии, по каждой из тарифных зон на нижеперечисленные периоды времени:
   • От полного сброса;
   • От запуска прибора в работу, ввода в эксплуатацию;
   • На начало суток, а также за последние 24 часа;
   • За 120 прошедших дней;
   • На начало текущего месяца и за последние 30 суток;
   • За все в течение 3-х последних лет;
   • Начало года и за прошедший календарный год.
2. Суммарное значение тарифных зон. Возможность осуществлять программирование месяца по тарифному расписанию, с выделением выходных, праздничных дней, времени суток.
3. Технические потери в трансформаторах, на линии электропередачи;
4. Осуществление учета дополнительных параметров: моментальное значение всех видов энергии, Действительное значение параметров электрического тока, частоту сети, коэффициент мощности по всем фазам и каждой в отдельности;
5. Фиксируется максимальное значение в часы пика (утром и вечером);
6. Применяется журнал событий, записываются следующие данные: время отключения/включения прибора, отключения /включения фаз, открытия/закрытия устройства, пиков превышения лимитов потребления.
7. Контролируется и фиксируется качество поступившей электроэнергии;
8. При достижении заданных лимитов потребления, потребитель отключается от сети питания.
9. На модели счетчика «Меркурий 234 ARTM» имеется наличие сменных модулей.

Особенности электросчетчика:

• Все модели оснащены оптопортом;
• Источники питания можно заменить без вскрытия пломбы;
• Табло PLC-I;
• ИБП на 5 – 12 В;
• Наличие импульсного выхода;
• Самодиагностика на наличие ошибок проходит автоматически;
• Две электронные пломбы обеспечивают качественную защиту прибора;
• Защита от воздействия магнитного поля;
• Передача данных по открытому протоколу.

Технические данные

Посредством ТТ и ТН

Интервал между поверками и срок эксплуатации

Межповерочный интервал, установленный заводом-изготовителем счетчика -16 лет. Гарантийный период – 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня выпуска прибора. Наработка на отказ достигает 220 тысяч часов. Усредненный показатель периода службы прибора учета достигает 30 лет.

Поверку разрешено проводить только аккредитованным организациям, квалифицированными специалистами на специальном оборудовании.

Снятие значений

Снять показания счетчика можно автоматически, с использованием АСКУЭ, либо в ручном режиме.

На дисплее отображаются:

• Суммарные данные потраченной энергии по всем имеющимся тарифным зонам;
• Те же данные за день, месяц, текущий и прошлый год.

Для снятия показаний вручную достаточно вывести необходимые значение на дисплей при помощи кнопок управления, списать необходимые параметры, умножить их на стоимость по каждому из применяемых тарифов, получившиеся данные сложить, оплатить.

Схема подключения «Меркурий – 234»

Прибор учета выпускается на текущий момент. Стоимость варьируется от типа, модификации, составляет 4200 – 10 500 руб.

Счетчик электроэнергии Меркурий 234 ART(2)-01 (D)PR

Гарантия производителя 86

Цена 6319.56 руб. за 1 шт

Счетчик предназначен для однонаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трех- или четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.

Счетчики предназначены для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках).

ОСОБЕННОСТИ СЧЕТЧИКОВ СЕРИИ Меркурий 234 ART

Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии.
Счетчики аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети».
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

• энергия всего от сброса показаний;
• энергия на начало текущих и 123 предыдущих суток;
• энергия на начало текущего и 36 предыдущих месяцев;
• энергия на начало текущего и предыдущего года;
• расход за текущие и предыдущие сутки;
• расход за текущий и 11 предыдущих месяцев.

Поквадрантный учёт реактивной энергии в двунаправленных счётчиках.
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах
суток. Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
Учёт технических потерь в линиях электропередач и силовых трансформаторах.
Измерение параметров электрической сети:

• мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
• действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети, для целей анализа показателей качества электроэнергии;
• значения углов между фазными напряжениями;
• частота сети;
• коэффициенты мощности по каждой фазе и по сумме фаз;
• коэффициент искажения синусоидальности фазных кривых.

Два независимых профиля мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 60 минут. Глубина хранения 170 суток для времени усреднения 30 минут.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 3600 секунд с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Возможность подключения резервного питания (5 – 12 В постоянного тока).
Наличие многофункционального гальванически развязанного импульсного выхода, в том числе с функцией управления нагрузкой.
Автоматическая самодиагностика с индикацией ошибок.
Наличие встроенного реле на 60 (100) А.
Две энергонезависимые электронные пломбы.
Датчик магнитного поля.
Запись несанкционированных воздействий в нестираемые журналы событий.
Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров.
Индикация параметров на ЖКИ при отключенном питании.
Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС.
Возможность реализации протоколов Mbus, ModBus по запросу.
