Счетчики газа

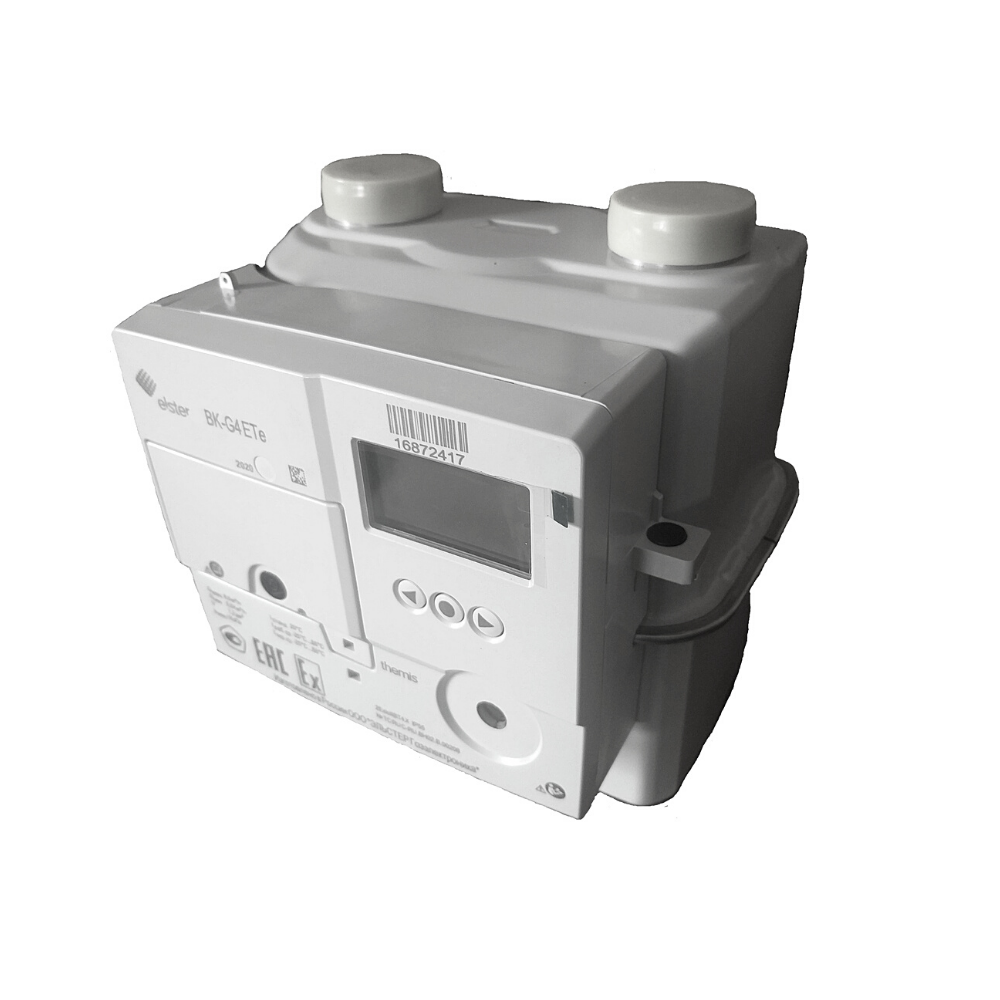

Новые диафрагменные счетчики газа BK-G4 ETe и BK-G6 ETe с электронным индексом, температурной компенсацией и встроенным GPRS модемом.

Продукция имеет полный комплект эксплуатационной документации и сертифицированы в соответствии с российскими требованиями.

Диапазон рабочих расходов:
ВК-G4Т 0,04 — 6 м 3/ч
ВК-G6Т 0,06 — 10 м 3/ч

Диапазон температуры −25°С до +40°С;
Порог чувствительности 0,008 м³/ч
Рабочее давление 50 кПа
Межповерочный интервал 8 лет
Установка по взрывоопасной зоне 2ExicIIBT4 X
Срок работы с передачей данных 1 раз в день — 10 лет

Запрос по технической документации, стоимости и срокам поставки можете направить на электронную почту: sale@regiongaz.pro

Область применения – коммерческий и технологический учет газа на промышленных и коммунальных предприятиях, газораспределительных станциях, газораспределительных пунктах и котельных.
Для измерения объёма агрессивных газов используются счётчики с предохранительным тефлоновым покрытием.

Т окр. среды от -40°С до +60°С
Т изм. среды от -30°С до +60°С
Р раб. до 1,6 МПа
Ду 50 …150 мм
Основная относительная погрешность:
— от Qмин.до 0,1Qном. ±2 %
— 0,1 Qном. до Qмакс. ±1 %
Варианты повышенной точности не более 0,75%
Длины прямых участков 2 Ду до счетчика и 0 Ду после
IP66

Счетчик предназначен для измерения объема природного газа и других неагрессивных сухих газов в газораспределительных станциях, газорегуляторных пунктах, котельных и т.п. с целью его коммерческого учета при давлении до 1,6 МПа.

Типоразмеры СГ16МТ-65, СГ16МТ-100, СГ16МТ-250, СГ16МТ-400, СГ16МТ-650, СГ16МТ-800, СГ16МТ-1000, СГ16МТ-1600, СГ16МТ-2500, СГ16МТ-4000

Назначение

Измерение (в том числе и при коммерческих операциях) объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-87, а также воздуха, азота и других неагрессивных газов плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках.

Основные характеристики

Диапазон рабочих расходов: от 8 м3/ч до 4000 м3/ч.
Диаметр условного прохода: от Ду50 до Ду200.
Максимальное рабочее давление газа: 1,6 МПа; 7,5 МПа.
Диапазон измерений Qmin/Qmax:

1:10 – для счетчика СГ16МТ-100-Р

1:12,5 – для счетчика СГ16МТ-100-Р-1

1:20 – для счетчиков СГ16(75)МТ-250…4000-Р-2

1:25 – для счетчиков СГ16МТ-250…650-Р-3

1:30 – для счетчиков СГ16МТ-800…4000-Р-3

Типоразмеры: RABO G16, RABO G25, RABO G40, RABO G65, RABO G100, RABO G160, RABO G250, RABO G400

Назначение

Счетчики газа ротационные RABO предназначены для измерения объемов очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ5542-87, пропан, воздух, азот, инертных и других газов.

Счётчики газа ротационные RABO разработаны с учетом многолетнего опыта эксплуатации счетчиков газа RVG и превосходят его по метрологическим и эксплуатационным характеристикам.

Технические характеристики счётчика газа RABO по типоразамерам

Rabo G16

Диапазоны рабочих расходов счётчика 1:50, 1:30, 1:20
Для диапазона 1:20 возможно исполнение 2У с повышенной точностью измерения
Порог чувствительности 0,03 м³/ч, цена оборота ролика младшего разряда — 0,1 м³
Перепад давления на счётчике при Qmax равном 25 м³/ч — не более 55 Па
Размеры счётчика в мм — 171×195×290
Масса — 12 кг

Rabo G25

Диапазоны рабочих расходов счётчика 1:80, 1:65, 1:50, 1:30, 1:20
Для диапазонов 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
Порог чувствительности 0,03 м³/ч, цена оборота ролика младшего разряда — 0,1 м³
Перепад давления на счётчике при Qmax равном 40 м³/ч — не более 80 Па
Размеры счётчика в мм — 171×195×290
Масса — 12 кг

Rabo G40

Диапазоны рабочих расходов счётчика 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
Для диапазонов 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
Порог чувствительности 0,03 м³/ч³, цена оборота ролика младшего разряда — 0,1 м³
Перепад давления на счётчике при Qmax равном 65 м³/ч — не более 230 Па
Размеры счётчика в мм — 171×195×290
Масса — 12 кг

Читайте так же:

Компании имеющие право устанавливать газовые счетчики

Rabo G65

Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
Для диапазонов 1:100, 1:80, 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
Порог чувствительности 0,03 м³/ч, цена оборота ролика младшего разряда — 0,1 м³
Перепад давления на счётчике при Qmax равном 100 м³/ч — не более 540 Па
Размеры счётчика в мм — 171×195×290
Масса — 12 кг

Rabo G100

Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
Для диапазонов 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
Порог чувствительности 0,05 м³/ч, цена оборота ролика младшего разряда — 1 м³
Перепад давления на счётчике при Qmax равном 160 м³/ч — не более 425 Па
Размеры счётчика в мм — 171×195×372
Масса — 16 кг

Rabo G160

Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
Для диапазонов 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
Порог чувствительности 0,1 м³/ч, цена оборота ролика младшего разряда — 1 м³
Перепад давления на счётчике при Qmax равном 25 м³/ч — не более 575 Па
Размеры счётчика в мм — 241×260×410
Масса — 32 кг

Rabo G250

Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
Для диапазонов 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
Порог чувствительности 0,2 м³/ч, цена оборота ролика младшего разряда — 1 м³
Перепад давления на счётчике при Qmax равном 400 м³/ч — не более 810 Па
Размеры счётчика в мм — 241×260×460
Масса — 36 кг

Rabo G400

Диапазоны рабочих расходов счётчика 1:250, 1:200, 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30, 1:20
Для диапазонов 1:160, 1:130, 1:100, 1:80, 1:65, 1:50, 1:30 и 1:20 возможно исполнение 2У с повышенной точностью измерения
Порог чувствительности 0,4 м³/ч, цена оборота ролика младшего разряда — 1 м³
Перепад давления на счётчике при Qmax равном 650 м³/ч — не более 1700 Па
Размеры счётчика в мм для DN100 — 241×260×513, для DN150 — 241×285×513
Масса для DN100 — 42 кг, DN150 — 41 кг

Типоразмеры: TRZ G65, TRZ G100, TRZ G160, TRZ G250, TRZ G400, TRZ G650, TRZ G1000, TRZ G1600, TRZ G2500, TRZ G4000

Назначение

Измерение объема плавно меняющихся потоков очищенных и осушенных неагрессивных одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др.) при использовании их в установках промышленных и коммунальных предприятий (для учета расхода газа при коммерческих операциях).

Принцип работы

Счетчик газа турбинный TRZ состоит из корпуса (фланцевое исполнение) и измерительного преобразователя. При воздействии потока газа на турбину, последняя вращается со скоростью, пропорциональной скорости потока (объемному расходу) газа. Вращение турбины с помощью механического редуктора передается на счетную головку, показывающую (по нарастающей) суммарный объем газа при рабочих условиях, прошедший через счетчик.

Основные характеристики

Диапазон рабочих расходов: от 5 м³/ч до 6500 м³/ч.
Диаметр условного прохода: от Ду50 до Ду300.
Максимальное рабочее давление газа: 1,6 МПа; 6,3 МПа; 10 МПа — в зависимости от типоразмера счетчика.
Диапазон измерений Qmin/Qmax:
1:20 (1:30) — для счетчиков исполнения «1»;
до 1/80 — для счетчиков исполнения «2» и «2У» в зависимости от рабочего давления.
Диапазон температуры:
окружающей среды от −40 °С до +70 °С;
измеряемой среды от −30 °С до +60 °С.
Пределы допускаемой относительной погрешности
для TRZ G160 Ду80 — TRZ G4000 Ду300 исполнения «1» и «2»:
1% в диапазоне расходов от 0,1 Qmax до Qmax,
2% в диапазоне расходов от Qmin до 0,1Qmax;
для TRZ G65 Ду50 исполнения «1»:
1% в диапазоне расходов от 0,2Qmax до Qmax,
2% в диапазоне расходов от Qmin до 0,2 Qmax;
для TRZ G160 Ду80 — TRZ G4000 Ду300 исполнения «2У»:
0,9% в диапазоне расходов от Qmin до Qmax.
Межповерочный интервал: 10 лет.

Читайте так же:

Оплата за бытовой газ по счетчику

СГ16МТ-Р, СГ75МТ-Р предназначены для измерения объема плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях. Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).

По габаритно-присоединительным размерам счетчики СГ16МТ-Р, СГ75МТ-Р полностью заменяют все ранее выпускавшиеся счетчики типа СГ.

Температура измеряемого газа от -20 до +50°С
Температура окружающего воздуха от -40 до +70°С
Рабочее давление измеряемого газа 1,6МПа (СГ16); 7,5МПа (СГ75)
Потеря давления, не более 1800Па

Условное обозначение счетчиков
СГ16МТ‑РиСГ75МТ‑Р при заказе и в документации другой продукции должно состоять из обозначения базовой модели счетчика, которое состоит из обозначения типа—СГ, символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 ) или символа 75, обозначающего максимальное значение давления измеряемой среды 7,5 МПа (75 кгс/см2), символа МТ (модернизированный счетный редуктор), максимального значения объемного расхода, символа Р, обозначающего расширенный диапазон измерения, цифры 1- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне расходов 1:12,5 (только для СГ16МТ-100-Р), или цифры 2 — обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:20, или цифры 3- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:25 (СГ16МТ‑250‑Р — СГ16МТ-650-Р, СГ75МТ-250-Р‑СГ75МТ-650-Р) ивдиапазоне 1:30 (СГ16МТ-800-Р‑СГ16МТ-4000-Р, СГ75МТ‑800‑Р‑СГ75МТ-4000-Р).

Межповерочный интервал 8 лет
Гарантийный срок 24 месяца
Срок службы не менее 12 лет
Счетчик соответствует ГОСТ 28724-90.

TRZ счетчики газа турбинные G65-G4000

Счетчик газа TRZ предназначен для измерения объема плавно меняющихся потоков очищенных и осушенных неагрессивных одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др.) при использовании их в установках промышленных и коммунальных предприятий (для учета расхода газа при коммерческих операциях).

Счетчик газа турбинный TRZ состоит из корпуса (фланцевое исполнение) и измерительного преобразователя. При воздействии потока газа на турбину, последняя вращается со скоростью, пропорциональной скорости потока (объемному расходу) газа. Вращение турбины с помощью механического редуктора передается на счетную головку, показывающую (по нарастающей) суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструктивно счетчик TRZ представляет собой корпус во фланцевом исполнении, в проточной части которого последовательно по потоку расположено устройство измерительное, состоящее из струевыпрямителя, корпуса, турбинного колеса, узла редуктора. Корпус имеет монтажные отверстия для установки гильз датчиков температуры, высокочастотных датчиков импульсов, место отбора давления.

Конструкция счетчика TRZ сделана таким образом, что устройство измерительное (картридж) может целиком извлекаться из корпуса прибора. При этом корпус не оказывает влияния на метрологические характеристики счетчика, так как вся измеряемая среда проходит через проточную часть устройства измерительного.

Особенности счетчика газа TRZ:

Широкий диапазон измерения расходов (Qmin/Qmax) – до 1/80 в зависимости от рабочего давления (для счетчиков исполнения «2» и «2У»).
Высокая точность измерения до 0,9% во всем диапазоне расходов (для счетчиков исполнения «2У»).
Поверка счетчик путем замены устройства измерительного (картриджа). Поверку счетчика возможно производить на месте его эксплуатации заменой устройства измерительного на аналогичное, поверенное заранее, при этом метрологические характеристики счетчика будут соответствовать характеристикам нового картриджа.
Устройство измерительное является отдельным средством измерения и имеет свидетельство об утверждении типа.
Устройство измерительное не связано жестко с корпусом счетчика; что позволяет исключить влияние механических нагрузок на метрологические характеристики счетчика.
Длина прямых участков: до счетчика от 2-х Ду, после счетчика – не требуется.
Применение подшипников, не требующих дополнительного обслуживания (смазки) во время эксплуатации счетчика (для типоразмеров TRZ Ду50-150).
Применение турбинного колеса из алюминиевого сплава в счетчиках всех типоразмеров, что позволяет добиться стабильных метрологических характеристик на высоких давлениях.
Допустимость кратковременного превышения максимального расхода газа до 1,6 Qmax.
Возможность работы с электронными корректорами объема газа ЕК270, ЕК260, ТС220, ТС215, ТС210.
Возможность использования высокочастотных датчиков импульсов A1R и A1S, среднечастотного R300 в комплексах СГ-ЭК с корректором объема газа ЕК270.
Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.

Читайте так же:

Входной патрубок газового счетчика

Новые функциональные особенности счетчиков TRZ:

В результате проведенных работ по улучшению счетчиков газа TRZ значительно улучшены технические характеристики данных счетчиков. В соответствие с новым свидетельством об утверждении типа средств измерений появились исполнения со следующими характеристиками:

Введено расширение диапазона расхода 1:50 и 1:80 в зависимости от давления газа в трубопроводе.
Введено специальное исполнение счетчика газа TRZ с погрешностью 0,9% во всем диапазоне расходов.
Измерительный картридж, ответственный за метрологию счетчика, сертифицирован как отдельное средство измерений – устройство измерительное (УИ). Это позволяет производить замену УИ в составе счетчика газа TRZ на новое УИ, непосредственно на месте установки. При этом метрологические характеристики счетчика будут соответствовать характеристикам нового УИ.

Основные характеристики счетчика газа TRZ:

Диапазон рабочих расходов: от 5 м 3 /ч до 6500 м 3 /ч.
Диаметр условного прохода: от Ду 50 до Ду 300.
Максимальное рабочее давление газа: 1,6 МПа; 6,3 МПа; 10 МПа.

Диапазон измерений Qmin/Qmax:

1:20 (1:30) – для счетчиков исполнения «1»;
до 1/80 – для счетчиков исполнения «2» и «2У» в зависимости от рабочего давления.

окружающей среды от -40 °С до +70 °С;
измеряемой среды от -30 °С до +60 °С.

для TRZ G160 Ду80 – TRZ G4000 Ду300 исполнения «1» и «2»:

1% в диапазоне расходов от 0,1Qmax до Qmax,
2% в диапазоне расходов от Qmin до 0,1Qmax;

1% в диапазоне расходов от 0,2Qmax до Qmax,
2% в диапазоне расходов от Qmin до 0,2Qmax;

0,9% в диапазоне расходов от Qmin до Qmax.

Технические характеристики счетчика газа TRZ:

Типоразмер	Условный проход Ду, мм	Макс. Расход Qmax, м3/ч	Минимальный расход Qmin, м3/ч и диапазон измерений расхода (Qmin/Qmax) при избыточном давлении Pизб, МПа
			исполнение «1»	исполнение «2» и исполнение «2У»
				Pизб
				Pизб < 0,3	0,3≤ Pизб <1	Pизб ≥ 1
G65	50	100	5 (1/20)	5 (1/20)
G100	80	160	8 (1/20)	8 (1/20)
G160	80	250	13 (1/20)	13 (1/20)	5 (1/50)
G250	80	400	20 (1/20); 13 (1/30)*	20 (1/20); 13 (1/30)**	8 (1/50)	5 (1/80)
G160	100	250	13 (1/20)	13 (1/20)
G250	100	400	20 (1/20)	20 (1/20)	13 (1/30)	8 (1/50)
G400	100	650	32 (1/20); 20 (1/30)*	32 (1/20); 20 (1/30)**	13 (1/50)	8 (1/80)
G250	150	400	20 (1/20)	20 (1/20)
G400	150	650	32 (1/20)	32 (1/20)	20 (1/30)	13 (1/50)
G650	150	1000	50 (1/20); 32 (1/30)*	50 (1/20); 32 (1/30)**	20 (1/50)	13 (1/80)
G1000	150	1600	80 (1/20); 50 (1/30)*	80 (1/20); 50 (1/30)**	32 (1/50)	20 (1/80)
G650	200	1000	50 (1/20)	50 (1/20)
G1000	200	1600	80 (1/20)	80 (1/20)	50 (1/30)	32 (1/50)
G1600	200	2500	130 (1/20); 80 (1/30)*	130 (1/20); 80 (1/30)**	50 (1/50)	32 (1/80)
G1000	250	1600	80 (1/20)	80 (1/20)
G1600	250	2500	130 (1/20)	130 (1/20)	80 (1/30)	50 (1/50)
G2500	250	4000	200 (1/20); 130 (1/30)*	200 (1/20); 130 (1/30)**	80 (1/50)	50 (1/80)
G2500	300	4000	200 (1/20)	200 (1/20)	130 (1/30)	80 (1/50)
G4000	300	6500	320 (1/20); 200 (1/30)*	320 (1/20); 200(1/30)**	130 (1/50)	80 (1/80)

* — Поставляется по специальному заказу.
** — Поставляется по специальному заказу; не имеет исполнения «2У».

Наименование параметра	Значение параметра
Наименование параметра	TRZ исполнение «1»	TRZ исполнение «2»	TRZ исполнение «2У»
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов,%: от Qmin до Qt; от Qt до Qmax; от Qmin до Qmax	2,0; 1,0; —	2,0; 1,0; —	—; —; 0,9
Точка перехода Qt , м3/ч: для TRZ G100—G4000 для TRZ G65 *	0,1Qmax 0,2Qmax	0,1Qmax 0,2Qmax	— —
Рабочее давление измеряемого газа, не более, МПа (в зависимости от исполнения)	1,6; 6,3; 10
Диапазон температур измеряемой среды, ºС	от минус 30 до плюс 60
Диапазон температур окружающей среды, ºС	от минус 40 до плюс 70

Примечание: Счетчик TRZ G65 Ду50 исполнение «2У» не имеет.

Заказать Счетчики TRZ

На сайте можно оформить заявку, воспользовавшись формой обратной связи, или позвонив нам по телефонам: +7 (8452) 400-079, +7 (8452) 400-178. При формировании заказа по телефону, вы сможете не только уточнить цену, но и получить консультации по техническим характеристикам приборов.

Доставка
Завод «Газмашстрой» предлагает приобрести Счетчики TRZ заводам и предприятиям России и стран СНГ. Доставка оборудования возможна по следующим городам: Абакан, Актобе, Алматы (Респ. КАЗАХСТАН), Ангарск, Архангельск, Астана(Респ.КАЗАХСТАН), Астрахань, Атырау, Ачинск, Барнаул, Березники, Бийск, Благовещенск, Братск, Великий Новгород, Великие Луки, Владивосток, Волгоград, Вологда, Воронеж, Горно-Алтайск, Екатеринбург, Златоуст, Иваново, Ижевск, Иркутск, Ишим, Йошкар-Ола, Казань, Канск, Калининград, Караганда, Киров, Кокшетау, Кемерово, Комсомольск-на-Амуре, Костанай, Краснодар, Красноярск, Куйбышев, Курган, Кызыл, Кызылорда, Кострома, Ленинск-Кузнецкий, Ленск ,Липецк, Магнитогорск, Мариинск, Междуреченск, Миасс, Мирный, Москва, Мурманск, Набережные Челны, Находка, Нерюнгри, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Ноябрьск, Озерск, Омск, Оренбург, Орск, Павлодар(Респ.КАЗАХСТАН), Пенза, Пермь, Петрозаводск, Петропавловск (Респ.КАЗАХСТАН) Прокопьевск, Псков, Ростов-на-Дону, Рубцовск, Рязань, Самара, Санкт-Петербург, Саратов, Саранск, Симферополь, Севастополь, Сковородино, Славгород, Ставрополь, Стерлитамак, Сургут,Талдыкорган (Респ.КАЗАХСТАН), Тараз, Тобольск, Тольятти, Томск, Тында, Тюмень, Улан-Удэ, Ульяновск, Усть-Илимск, Усть-Кут, Усть-Каменогорск(Респ.КАЗАХСТАН), Уфа, Хабаровск, Ханты-Мансийск, Чебоксары, Челябинск, Чита, Шадринск, Шымкент, Южно-Сахалинск, г. ЮРГА, Ярославль, Якутск и другие города. Счетчики TRZ доставляется во все города Республики Казахстан, Белоруссии, Туркменистана, Узбекистана, Азербайджана, Кыргызстана и других стран СНГ, при согласовании по телефону: +7 (8452) 400-178, +7 (8452) 400-079.

Для подбора и заказа оборудования, запроса разрешительных документов (сертификат качества, разрешение на применение, паспорт изделия, сертификат Газсерт, уточнения характеристик, уточнения сроков производства, запроса габаритной, функциональной схемы, паспорта на Счетчики TRZ обращаться в отдел подбора оборудования: +7 (8452) 400-079, +7 (8452) 400-178*

Счетчики газа TRZ

Предназначены для коммерческого и технологического учёта природного газа и других неагрессивных газов в системах газоснабжения и теплоэнергетических установках.

Отличительные особенности

Измерительный преобразователь изготовлен и проверен фирмой Elster, (Германия)
Поверка признается Госстандартом РФ. Межповерочный интервал 10 лет
Измерительный преобразователь может быть заменён на месте эксплуатации счётчика газа, для проведения периодической поверки либо ремонта без последующей поверки счетчика
Допустимо кратковременное повышение максимальной нагрузки по расходу газа до 160% от Qmax
Непрерывный контроль целостности лопастей турбинного колеса
Высокочастотные датчики импульсов A1R и A1S обеспечивают измерение мгновенного расхода газа
Для измерения объёма газа, приведённого к стандартным условиям, используются электронные корректоры ЕК-88, ЕК-87, ЕК-260.

Показатель	Значение
Диапазон измеряемых расходов, м3/ч	от 130 до 6500
Максимальное рабочее давление газа, МПа	1,6 либо 6,3 в зависимости от исполнения
Диапазон измерений, Qmin/Qmax	1:20
Диапазоны рабочих температур, °С :
— окружающей среды	от -20 до +70
— измеряемой среды	от -20 до +60
Погрешность измерения:
— в диапазоне расходов от Qmin до 0,2Qmax	не более ± 2%
— в диапазоне расходов от 0,2Qmin до Qmax	± 1%

Габаритные и присоединительные размеры турбинных счетчиков газа TRZ G1600 — G4000

Тип счетчика	Ду, мм	Рmax, Мпа	А, мм	В, мм	С, мм	D, мм	E, мм	F, мм	G, мм	Н, мм	Вес, кг
Q1600	250	1,6	550	330	750	330	260	450	330	30	180
Q2500	250
Q2500	300		640	440	900	300	400	510	357	31	230
Q4000	300
Q1600	250	6,3	640	330	750	330	260	450	330	49	270
Q2500	250
Q2500	300		640	440	900	300	400	510	357	55	340

КИП самого лучшего производства!

Фото и схемы

Турбинный счетчик газа TRZ G1600 — G4000 — внешний вид

Счетчики газа TRZ

Данные счетчики относятся к категории промышленных. Диапазон измеряемого расхода варьируется от 5 до 6500 куб. м/час, соотношение минимального расхода к максимальному – 1:20 или 1:30, в зависимости от выбранной модификации. Сфера применения – теплоэнергетика, промышленность. Рабочая среда – любые неагрессивные однокомпонентные и многокомпонентные газы, в том числе природный газ. Счетчики TRZ изготавливаются на основе производительных турбинных механизмов. Положение при монтаже – вертикальное или горизонтальное. Максимальное давление газа – от 1,6 до 10 МПа, в зависимости от модификации.

TRZ G4000/6.3 Ду300

TRZ G4000/1.6 Ду300

TRZ G2500/6.3 Ду300

TRZ G2500/1.6 Ду300

TRZ G2500/6.3 Ду250

TRZ G2500/1.6 Ду250

TRZ G1600/1.6 Ду250

TRZ G1600/1.6 Ду200

TRZ G1000/1.6 Ду200

TRZ G1000/1.6 Ду150

TRZ G650/1.6 Ду150

TRZ G400/1.6 Ду150

TRZ G400/1.6 Ду100

TRZ G250/1.6 Ду100

TRZ G250/1.6 Ду80

TRZ G160/1.6 Ду80

TRZ G100/1.6 Ду80

TRZ G65/1.6 Ду50

Условия доставки и оплаты

Курьером по Москве и Московской области (МО)

Дни работы: ежедневно.

Срок доставки: день-в-день или на следующий день.

Время доставки: по согласованию, между 9:00 и 21:00.

Стоимость: Бесплатно

Условия оплаты: наличными при получении заказа.

Подробности уточняйте у оператора.

Самовывоз в Москве со склада

Адрес склада: Варшавское шоссе, д.28А, стр.15

Ближайшее метро: Нагатинская.

Дни самовывоза: ежедневно

Время самовывоза: с 9:00 и 21:00.

Почтой по России

Срок доставки: от 3 до 15 рабочих дней.

400 руб. – если вес посылки до 1,5 кг;
500 руб. – вес от 1,5 до 5 кг;
индивидуально – если вес свыше 5 кг.

Условия оплаты покупки: наложенный платеж, то есть вы приходите в свое почтовое отделение, платите стоимость заказа (+ 4% с вас возьмет сама Почта), вам выдают коробку с товаром.

ТК «Деловые Линии»

Доставка товара через «Деловые Линии» производится только при условии 100% предоплаты вами товара и стоимости самой доставки.

Срок доставки: от 2 до 5 рабочих дней.

До ближайшего к нам терминала «Деловых Линий» ваш товар будет доставлен бесплатно!

ТК СДЭК по России

Доставка товара через СДЭК производится без предоплаты, оплата курьеру при получении.

Срок доставки: от 1 до 5 рабочих дней.

До ближайшего к нам терминала СДЭК ваш товар будет доставлен бесплатно!

Условия оплаты: наличными или банковской картой курьеру или в точке самовывоза.

Компания «100gaz» осуществляет бесплатную доставку газовых счетчиков при заказе от 15 000 рублей в следующие округа Москвы: ЦАО, ЮАО, ЮЗАО, ЗАО, СЗАО, САО, СВАО, ВАО, ЮВАО. Доставка производится — либо до любой станции Московского метро, либо до адреса в пределах МКАД (на сам МКАД данная АКЦИЯ не распространяется).

Гарантия на продукцию

Гарантия магазина на реализуемые на сайте 100Газ.ру газовые счетчики составляет 2 года.

голоса

Рейтинг статьи
