Щитки осветительные ОЩ, ОЩВ, УОЩВ, ЯОУ

Щитки осветительные ОЩ, ОЩВ, УОЩВ, ЯОУ предназначены для распределения электрической энергии, нечастых оперативных включений и отключений электрических цепей, защиты от перегрузок и токов короткого замыкания осветительных сетей трехфазного переменного тока напряжением 380/220В частотой 50 Гц.

Защита однофазных групповых сетей от перегрузки и токов короткого замыкания осуществляется однополюсными автоматическими выключателями. Номинальный ток расцепителей одинаков для выключателей.

Щит освещения фото1

Щиток осветительный ОЩ предназначен для приема и распределения электрической энергии в осветительных установках производственных, общественных административных и других зданиях, нечастого включения и отключения линии групповых цепей, и их защиты при перегрузках и коротких замыканиях.

Щитки ОЩ подсоединяются к трехфазным питающим электрическим сетям напряжением 380/220 В переменного тока частотой 50Гц и обеспечивают возможность присоединения к четырех- и пятипроводным питающим сетям с типами заземления системы TN-C, TN-S, TN-C-S, TT по ГОСТ 30331.2-95 (ГОСТ Р 50571.2-94).

Климатическое исполнение ОЩ – УХЛ4 по ГОСТ 15150 и ГОСТ 15543.1.

Щитки осветительные групповые могут устанавливаться в местах доступных при эксплуатации неквалифицированному персоналу для выполнения коммутационных операций.

Условия эксплуатации осветительного щитка — высота над уровнем моря до 2000 м.
Предельные рабочие значения температуры окружающего воздуха от +1°С до +40°С. Относительная влажность окружающего воздуха не более 80% при температуре +20°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию с атмосферой типа II по ГОСТ15150-69.

Щитки осветительные ОЩВ и УОЩВ предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 380/220В в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых оперативных включений и отключений.

Конструкция ОЩВ и УОЩВ представляют собой металлоконструкцию из гнутых стальных профилей, внутри которого расположена аппаратура электрических цепей.
Доступ в щиток обеспечен со стороны фасада через дверцу.
Ввод питающих и вывод отходящих линий осуществляется снизу и сверху. Исполнение щитов навесное или утопленное.

Условия эксплуатации щитов ОЩВ и УОЩВ

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м. Температура окружающей среды от +10С до +400С при относительной влажности не более 60% при температуре +20°С.
Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.
Место установки ОЩВ (УОЩВ) — защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски. Рабочее положение в пространстве — вертикальное.

Щитки осветительные ЯОУ предназначены для распределения электрической энергии, защиты от перегрузок и токов короткого замыкания осветительных сетей переменного тока напряжением 380/220В, с глухозаземленной нейтралью, частоты 50 или 60 Гц и постоянного тока напряжением 220В и для нечастых включений и отключений электрических цепей.

Степень защиты IР54.
Климатическое исполнение УХЛ3.
Габаритные размеры: (высота х ширина х глубина) мм 500 х 300 х 200
Установочные размеры:
по вертикали–375мм
по горизонтали –350мм
4 отверстия ø9 мм
Для ввода кабеля сверху и снизу ящиков предусмотрены специальные отверстия, закрытые крышками с уплотнительной резиной.
Ящики изготавливаются в металлическом корпусе.
Дополнительно в щитках установлена шина N.
Исполнение: навесное.

Щиток каждого из вышеперечисленных типоисполнений комплектуется автоматическими выключателями — в зависимости от числа отходящих групповых линий.
Щитки типа ОП, ОЩ, ОЩВ устанавливаются имеют настенное исполнение (с креплением на стене), а УОЩВ устанавливаются в нишах стен.

Щитки устанавливаются стационарно в помещениях с нормальной средой в зданиях промышленного и административно-бытового назначения.
Различные модификации щитков имеют на вводе зажимы, или автоматические пакетные выключатели. Ввод и вывод проводов и кабелей сетей осуществляется через верхнюю и нижнюю съемные крышки. Максимальное число и сечение жил проводов, присоединяемых к одному вводному зажиму, 2х50 м2.
Климатическое исполнение – УХЛ4.
Степень защиты IP20 по ГОСТ 14254-96.

Цены на щиты освещения

ЩО-70 (2200х800х600) ЭКФ 14 065.8 руб.
ВРУ ОЩВ 12 (63/25A) пласт. бокс EKF 1 171.60 руб.
ВРУ ОЩВ 12 (63/16A) пласт. бокс 2 401.70 руб.
УОЩВ-3-63-6-0 36 УХЛ4 IP31 2 285.80 руб.
УОЩВ-3-63-12-0 36 УХЛ4 IP3 2 557.10 руб.
УОЩВ-3-100-12-0 36 УХЛ4 IP 2 860.40 руб.
ОЩВ-9 25А/63A/ЭКФ 2 409.20 руб.
ОЩВ-6 25А/63A/ЭКФ 2 129.50 руб.
ОЩВ-6 25А/100A/ЭКФ 2 628.60 руб.
ОЩВ-6 25А (ЩРН) /40А/ 2 045.40 руб.

Щитки осветительные ОЩ, ОЩВ, УОЩВ, ЯОУ для уличного (наружного) или внутреннего освещения в подходящей комплектации полностью соответствующей вашей схеме изготавим в пластмассовом или металлическом корпусах .

Учимся правильно подключать дифавтоматы

Дифференциальный автоматический выключатель подачи электроэнергии — это модульное устройство, объединяющее в своей конструкции два электротехнических прибора: автомат включения/выключения и УЗО (устройство защитного отключения). Прибор способен защитить электропроводку от перегрузок и коротких замыканий (КЗ), а также отключить сеть при утечке тока через поврежденную изоляцию или при касании человеком частей электроприборов, находящихся под напряжением. Следовательно, дифавтомат выполняет две функции: защищает проводку и электроприборы от перегрузок, а человека от поражения электротоком.

Дифавтомат

Универсальность устройства наделяет его определенными преимуществами перед раздельно установленными автоматом и УЗО. Физически дифференциальный автомат занимает меньше места, стоит дешевле, чем два защитных модуля автомат + УЗО. Но недостатки у этого электротехнического изделия тоже есть: при выходе из строя одной из составляющих частей устройства, придется полностью заменять весь дифавтомат, а это несколько дороже. Но достоинства дифференциального автомата, конечно, нивелируют этот несущественный его недостаток!

Все модели дифавтоматов, трехфазные и однофазные, имеют в своей конструкции специальные флажки, которые указывают на причину срабатывания устройства — перегрузка по мощности или ток утечки. Это очень важно при выяснении обстоятельств аварийного отключения. Дифференциальные выключатели-автоматы устанавливаются в распределительных электрощитах, чаще всего, на специальных DIN-рейках. В этой статье мы с вами последовательно рассмотрим следующие вопросы: принцип работы и схемы подключения дифференциального автомата, а также как правильно подключить дифавтомат к сети.

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Дифавтомат 3

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Где купить

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

  1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.Дифавтомат 4
  2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.Дифавтомат 5
  3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.Дифавтомат 6
  4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.Дифавтомат 7
  5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.Дифавтомат 8

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:

  • начинать монтаж дифференциального автоматического выключателя следует с проверки целостности его корпуса, так как любое повреждение приведет к нестабильной работе этого устройства;Дифавтомат 9
  • после этого отключаем электроэнергию на объекте и проверяем отсутствие напряжения в сети с помощью индикаторной отвертки или мультиметра и если все в порядке переходим непосредственно к монтажу дифавтомата;Дифавтомат 11
  • устанавливаем дифференциальный автоматический выключатель на специальную DIN-рейку и закрепляем его защелкой, расположенной на тыльной стороне корпуса дифавтомата;Дифавтомат 10
  • снимаем изоляцию со всех подключаемых жил, используя при этой операции специальный инструмент, который не способен повредить металлические проводники проводов;Дифавтомат 12
  • выполняем подключение всех токопроводящих проводников, в соответствии с ранее выбранной схемой подключения дифавтомата, при этом входящие жилы заводятся сверху, а выходящие снизу;Дифавтомат 13
  • на последнем этапе включаем подачу электроэнергии и проверяем работоспособность дифференциального автоматического выключателя доступными способами.

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Традиционные ошибки при монтаже дифавтомата

Если монтаж дифференциального автоматического выключателя выполнен с нарушением правил и норм, то в обязательном порядке возникнут проблемы, такие как ложные срабатывания дифавтомата или даже полный выход из строя всего устройства или отдельных его частей. Виновниками таких негативных событий могут стать следующие основные ошибки, возникающие при подключении дифавтомата к сети.

  1. Нулевой проводник на выходе из дифавтомата соединен напрямую с нулевыми контактами других модульных устройств, расположенных в распределительном электрощите. Такое подключение категорически запрещено! При таком некорректном монтаже обязательно появятся ложные срабатывания устройства, которые возникают за счет разных величин электрического тока в нулевых проводниках каждого модуля.
  2. Входящие в дифавтомат фазные (L) и нейтральные проводники (N) ошибочно заведены снизу корпуса устройства. Такой монтаж способен полностью вывести модуль из строя. Эту ошибку очень часто допускают невнимательные люди. На принципиальной схеме, нарисованной на передней панели самого дифференциального выключателя, точно указано, что входящие провода должны присоединятся к верхним контактам и никак иначе.
  3. Ноль дифавтомата заведен на «землю», что характерно для домов старой постройки, где используется однофазная двухпроводная линия подачи электроэнергии. Такое подключение дифференциального автоматического выключателя также недопустимо, так как этот вариант монтажа будет вызывать постоянные ложные срабатывания защиты.
  4. Нейтральный проводник (N) заведен в квартиру, дом или другое строение напрямую, минуя дифавтомат. При подключении устройства перепутаны фазы с нулем. Эти две ошибки приведут к ложному срабатыванию устройства или выходу его из строя, с необходимостью последующей замены.

Выше мы рассмотрели основные ошибки при монтаже дифавтоматов, которые может совершить человек в результате невнимательности или плохой профессиональной подготовке. Любая из них недопустима, так как приводит к тому, что устройство не способно выполнять свою главную функцию — защиту людей от удара электротоком, а электрическую проводку и бытовые приборы от перегрузок и коротких замыканий!

Заключение

Подключение дифференциального автоматического выключателя к сети своими руками — вполне решаемая задача, но только если вы обладаете навыками выполнения монтажных электротехнических работ. В противном случае, учитывая сложность этого изделия и необходимость учета многих параметров и характеристик сети, следует обратиться к профессиональным электрикам. При таком варианте установки дифавтомата можно не сомневаться, что он надежно защитит бытовую сеть от перегрузок, а вас от удара электрическим током!

Монтаж распределительного щитка ЩРН

Монтаж распределительного щитка ЩРН

Если Вам недавно довелось купить или Вы планируете в будущем покупать распределительный щит ШРН-П (или любой другой похожей конструкции), то Вам предстоит сборка, монтаж и наполнение модульным оборудованием (автоматы, реле и т.п.) данного щитка.

В данной статье Вы сможете подробно, наглядно и пошагово увидеть весь процесс монтажа распределительного щитка типа ЩРПН-П-12.

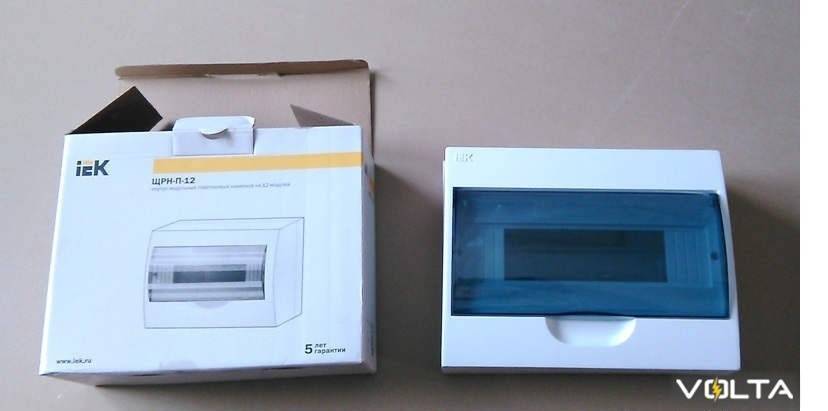

При покупке изделия вы получаете модульный корпус в картонной коробке, на которой должна быть написана вся основная информация касаемо корпуса.

Далее мы распаковываем коробку и достаем корпус.

После, для того, чтобы мы могли произвести подключение проводов, монтаж корпуса на вертикальную поверхность, крепление шин «РЕ» и «N», а также установку автоматов внутрь корпуса, нам потребуется снять переднюю панель у корпуса. Для снятия панели мы можем использовать обычную крестообразную отвертку, с помощью которой мы откручиваем 2 болта под крышкой.

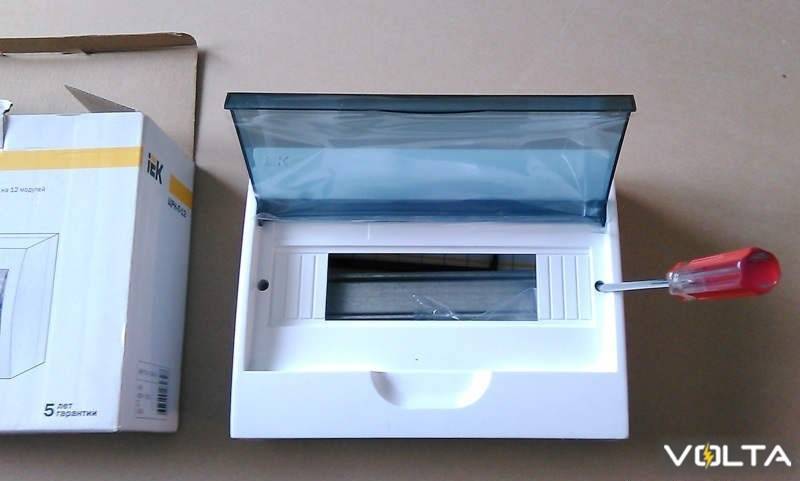

Внутри корпуса Вы увидите установленную DIN-рейку предназначенную для крепления модульных приборов. В комплекте будут идти саморезы и дюбеля, с благодаря которым Вы можете произвести крепление основания на стену. Также в комплекте должны быть шины «РЕ» и «N». В дальнейшем эти шины нужно будет закрепить на черной планке.

Крепление черной планки с шинами «РЕ» и «N» производится в основании шкафа, в пазы сверху или снизу.

Прежде чем Вы будете проводить крепление корпуса на стену, Вам нужно предусмотреть ввод и вывод проводов в корпусе. Для ввода проводов в основании корпуса расположены разметки отверстий. Эти разметки могут быть расположены снизу, сверху или на задней стенке основания. Для того, чтобы вырезать эти отверстия Вы можете использовать обычный нож.

Далее вы должны сделать на стене отметки тех мест, где вы собираетесь сверлить отверстия для дюбелей. В частности для монтажа корпуса ШРН-П-12 Вам потребуется сделать 2 отверстия снизу и сверху. Для сверления отверстия в нашем случае рекомендуется использовать победитовое сверло с диаметром 6 мм. После сверления отверстий мы вставляем в них дюбеля (те что шли в комплекте) и прикладываем основание шкафа к стене и после 2мя саморезами крепим его.

Теперь нам требуется только произвести установку автоматов и прочего модульного оборудования, сделать необходимые электрические соединения в соответствии с однофазной схемой распределительного щита и подсоединить выходящие и входящие провода.

В итоге должно получиться примерно так…

Также вы можете посмотреть видео со сборкой бокса ЩРН-П 24 модуля IP41 PRIME
