Щиты с монтажной панелью (автоматизации) навесные

Щиты с монтажной панелью (автоматизации) навесные

Ассортимент щитов EKF, оснащенных монтажной панелью, включает в себя корпуса среднего ценового сегмента (ЩМП, ЩМПг, ЩМПг «Гранит» PROxima) и бюджетные модели (ЩМП и ЩМПг Basic). Все щиты EKF PROxima, в отличие от корпусов EKF Basic, комплектуются поводком заземления, монтажным комплектом и маркировочными наклейками. В комплект поставки щитов в пылевлагозащищенном исполнении (IP54) входят также сальники, усиленные петли и дополнительные крепежные элементы, облегчающие монтаж оболочки. Цвет корпусов этой серии – светло-серый (RAL 7035). Щит с монтажной панелью ЩМП EKF PROxima имеет высокопрочный сварной корпус, окрашенный устойчивой к атмосферным воздействиям порошковой краской. Выпускается в стандартном (IP31) и герметичном (IP54) исполнениях. ЩМПг RAL 3001 EKF PROxima – отдельная серия оболочек, специально предназначенных для сборки щитов управления противопожарными системами. Их сварной корпус окрашен в красный сигнальный цвет устойчивой к воздействиям атмосферного характера. Исполнение — IP54. ЩМПг «Гранит» – щит с высокой степенью пылевлагозащиты (IP66), предназначенный для использования в помещениях промышленных предприятий и под открытым небом. Имеет климатическое исполнение У1, что позволяет эксплуатировать его при любых погодных условиях. Имеет приспособления для плавной регулировки глубины установки оборудования. Может комплектоваться монтажной платой, DIN-рейками и защитной панелью. Щиты Basic – оптимальное решение для бюджетных проектов. Имеют сварной корпус, окрашенный порошковой краской светло-серого цвета (RAL 7035).

Корпуса с монтажной панелью (ЩМП) IP31/IP54

Корпуса герметичные "Гранит" IP66

Корпуса из нержавеющей стали "Inox" IP66

ЩМП пластиковые IP65

Навесные щиты с монтажной панелью: удобная установка модульного и силового оборудования

Для сборки вводно-распределительных электрощитов используются как компактные модульные приборы, так и большие по размерам силовые аппараты. Легкие устройства модульного типа монтируются на DIN-рейки, а тяжелое силовое оборудование должно крепиться к очень прочному основанию.

Компания EKF предлагает широкий ряд металлических оболочек, поставляемых с монтажной панелью, позволяющей разместить в щите и «модульку», и силовую автоматику. Это, в свою очередь, дает возможность эксплуатировать такие корпуса на объектах различного назначения – в частных жилых домах, общественных зданиях, помещениях производственных предприятий.

Щиты с монтажной панелью ЩМП EKF PROxima

Корпуса серии ЩМП специально разработаны для того, чтобы создавать на их основе пункты распределения электрической энергии, управления электрооборудованием и энергосетями, автоматизации технологических процессов.

Эти щиты, оснащенные съемной монтажной панелью, на которую легко могут устанавливаться и модульные приборы, и силовые аппараты, могут применяться в зданиях гражданского назначения, на инфраструктурных объектах и производственных площадках.

Их сварной корпус благодаря специальной обработке поверхности и нанесению слоя высококачественной порошковой краски всемирно известного бренда AkzoNobel обладает высокой устойчивостью к коррозии.

Компания EKF предлагает оболочки с разными уровнями защиты – IP31 и IP54. Щит с монтажной панелью ЩМП в исполнении IP54, имеющий уплотнитель на внутренней поверхности дверцы, герметичный замок и защиту от проникновения влаги в виде скошенного желоба, может применяться во влажных и запыленных помещениях.

Кроме монтажной панели в комплект поставки оболочек ЩМП входят:

  • замок;
  • поводок заземления;
  • сальники (для IP54);
  • набор для монтажа;
  • знаки электробезопасности.

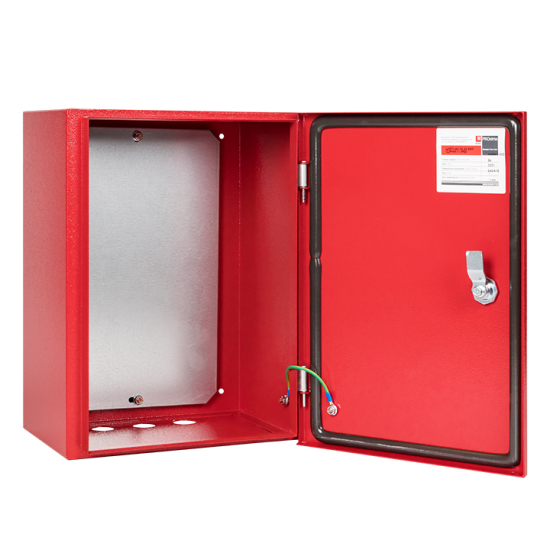

Щиты с монтажной панелью ЩМПг для пожарной автоматики

В настоящее время в России строится большое количество зданий различного назначения, многие из которых входят в перечень объектов, где в обязательном порядке должны быть установлены системы пожаротушения и пожарной сигнализации.

Именно для таких сооружений компания EKF выпускает корпуса серии ЩМПг, с помощью которых собираются щиты управления противопожарным оборудованием и системами пожарного оповещения.

Они оснащены монтажной панелью, что позволяет устанавливать в них не только модульную аппаратуру, но и силовое оборудование. Это, в свою очередь, дает возможность создавать на основе оболочки ЩМПг систему любой сложности.

Корпуса оборудованы усиленными петлями, благодаря чему на их дверцы можно выводить управляющие устройства.

Благодаря тому, что металлическая поверхность оболочек надежно защищена от коррозии слоем высококачественной порошковой краски производства AkzoNobel, а сами они оборудованы уплотнителем, замком, защищенным от проникновения пыли и влаги, а также сальниками, их можно эксплуатировать в сильно запыленных помещениях и в местах с высоким уровнем влажности.

К достоинствам щитов ЩМПг можно отнести также легкость установки оборудования (за счет того, что монтажная панель является съемной) и удобство монтажа корпуса (готовые монтажные отверстия на задней стенке, наличие в комплекте крепежных элементов).

В соответствии с нормами щиты окрашены в сигнальный красный цвет (RAL 3001).

Читайте так же:
Волгаэнергосбыт передать показания счетчика по смс

Комплект поставки оболочки ЩМПг:

  • монтажная панель;
  • замок;
  • сальники;
  • поводок заземления;
  • знаки электробезопасности;
  • крепежные элементы.

ЩМПг «Гранит» IP66 EKF PROxima

Довольно часто возникает необходимость в организации пункта распределения электрической энергии в помещениях с высоким уровнем запыленности, в местах с повышенной влажностью воздуха и на улице, где щит должен надежно защищать установленное в нем оборудование при любых неблагоприятных условиях.

Именно для эксплуатации в сложных условиях компания EKF выпускает щиты ЩМПг «Гранит», имеющие очень высокий уровень пыле- и влагозащиты (IP66) и климатическое исполнение У1, что позволяет размещать эти оболочки на открытом воздухе при температуре в диапазоне от -45 до 40 ?.

Щит металлический с монтажной панелью серии «Гранит», в котором можно установить различные модульные приборы и силовые аппараты, позволяет собрать низковольтное комплектное устройство любого вида для использования в помещениях объектов промышленной сферы или под открытым небом.

Заказать щит можно тремя артикулами. Сначала выбирается габарит корпуса. Затем, исходя из размеров выбранной оболочки, подбирается монтажная плата или рама с DIN-рейками. Третий этап заказа – выбор фальшпанели, предназначенной для защиты человека от поражения электрическим током.

Щиты Basic: ЩРН, ЩУРн, ЩМП

Оболочки Basic, отличающиеся от щитов PROxima меньшей толщиной металла, базовой комплектацией, а также меньшим количеством типоразмеров и исполнений, являются идеальным решением задачи по реализации бюджетных проектов.

Кроме небольшой стоимости в число их достоинств входят: прочный сварной корпус, надежная защита шкафа от коррозии, которую обеспечивает слой высококачественной порошковой краски AkzoNobel, и наличие заземляющих шпилек.

Щиты Basic могут применяться в областях гражданского и инфраструктурного строительства, а также в промышленности.

Компания EKF предлагает полный спектр щитов учетно-распределительных навесных, что позволяет без труда подобрать продукцию с требуемыми параметрами для проекта любого уровня сложности.

Помимо корпусов, с помощью которых можно создавать пункты ввода, учета и распределения электроэнергии, а также управления технологическими процессами, под брендом EKF выпускается большое количество моделей этажных щитов, специально предназначенных для установки в многоквартирных домах. В ряду таких устройств: электрощит для передачи электроэнергии четырем квартирам, щит этажный на 3 квартиры, а также щиты на 2, 5 и 6 квартир и модульные этажные распределительные устройства.

Щиты освещения (ЩО)

Щит освещения (ЩО) предназначается для приема, а также распределения электрической энергии до 380 Вольт с частотой 50 Гц. Обычно щиты устанавливают в жилых, административных или других типах домов. Благодаря установке таких щитов можно обеспечить защиту от перегрузок и токов короткого замыкания.

Щит освещения

В этой статье мы рассмотрели особенности и конструкцию щитов освещения. Также вы узнаете, как происходит установка щитов освещения своими руками.

Классификация ЩО

В современные щиты освещения производители устанавливают специальные устройства для защиты от утечки тока, элементы автоматики, контроля и мониторинга. Для монтажа элементов следует использовать DIN-рейки. В качестве материала для корпуса ЩО используют:

  1. Металл.

Металлический ЩО

Щит освещения из металла

  1. Негорючий пластик.

Щиты освещения из негорючего пластика

Металлические корпуса обычно используют для щитов, которые в дальнейшем будут установлены на улице. Такие щиты будут обладать высокой защитой IP от влияния факторов окружающей среды. Чтобы продлить срок службы металлического щита нужно использовать лакокрасочные покрытия. Благодаря высокой безопасности сейчас такие щиты устанавливают на всех объектах, где присутствует повышенная опасность. Кроме этого, щиты из металла имеют специальное крепление для подключения заземляющего провода.

ЩО из негорючего пластика обладают эстетическим внешним видом и пригодны для монтажа внутри помещений. Пластик таких щитов совершенно не распространяет горение и не требует заземления. В зависимости от типа монтажа такие щиты могут быть:

  • навесными;
  • встроенными.

Навесные конструкции можно будет использовать для производственных цехов или вспомогательных помещений. Встраиваемые щиты освещения имеют привлекательный внешний вид и подойдут для установки в жилых зданиях, где эстетическим вопросам уделяется масса внимания.

Конструкция и комплектация

Если рассмотреть конструкцию более детально, тогда можно понять, что она предусматривает распределительную панель, на которой будут расположены элементы управления коммутационными аппаратами:

  • разнообразные элементы автоматики;
  • автоматические выключатели отходящих линий;
  • автоматические выключатели ввода.

Производители на сегодняшний день выпускают разнообразные габариты ЩО, количество подключаемых линий освещения, а также мощность. Удобство монтажа позволяет обеспечить DIN-рейка.

Конструкция ЩО

Конструкция щита освещения

Большинство щитов оборудуются специальной дверцей, которая препятствует несанкционированному доступу к коммутационным аппаратам. С помощью дополнительных устройств можно задавать программы, которые включают и выключают освещение по заданному времени. Это способствует экономии электрической энергии и максимальной автоматизации процесса отключения.

Читайте так же:
Ошибся при вводе показаний счетчика

Чтобы контролировать изоляцию осветительных сетей и предупреждать возникновение пожаров в последнее время применяют разнообразные устройства контроля утечки изоляции. Специальные устройства своевременно отключают поврежденный электрический участок без нарушения нормально функционирующих участков электрической цепи.

Использование щитов освещения

Щиты освещения могут использоваться не только на предприятиях, но и в быту. Они позволяют немедленно отключать осветительные устройства при возникновении внештатных ситуаций. Для достижения большего эффекта необходимо компактно разместить контакторы и выключатели. Доступ к подобным приборам могут получить все группы лиц. Каждая дверца в щитках имеет удобный замок, который позволит предотвратить несанкционированный доступ.

Щитки питания переносных осветительных приборов

Для питания переносных светильников в помещениях с повышенной опасностью должно использоваться напряжение не более 50 Вольт. Для его преобразования следует использовать понижающие трансформаторы. Для таких трансформаторов производители выпускают специальные щитки, которые содержат в своем составе:

  • понижающий трансформатор, который соответствует необходимому напряжению;
  • автоматический выключатель для защиты обмотки высокого напряжения трансформатора;
  • автоматические выключатели, которые защитят отводящие линии;
  • розетку для подключения переносных светильников.

Ящик с понижающим трансформатором

Кроме штатной розетки к корпусу могут подключать кабельные линии, ведущие к стационарным светильникам. Напряжение питания светильников не выше 12 вольт может использоваться в следующих случаях:

  1. Тесные помещения.
  2. При неудобном положении работника.
  3. Присутствует постоянный контакт работника с металлическими конструкциями.

Чтобы сэкономить свои средства установить понижающий трансформатор можно и в обычный щиток. Для этого выберите подходящую модель трансформатора и приступайте к установке.

Щиток наружного освещения

От обычного щитка такое устройство отличается только тем, что здесь присутствуют устройства автоматического или ручного включения освещения. Чтобы обеспечить автоматическое управление наружным освещением используют:

  • фотореле;
  • датчики движения;
  • звуковые датчики;
  • годовые реле;
  • реле, которые управляют включением освещения в зависимости от географических координат места, где оно установлено.

Режим ручного управления может потребоваться в следующих случаях:

  • ремонте осветительной сети в дневное время;
  • включения освещения при неисправном реле;
  • включения освещения, когда не соблюдаются условия для срабатывания реле.

Щиты наружного освещения

Чтобы перейти в ручной режим управления освещением используют специальные переключатели. Датчики, которые нужны для управления располагаются в местах удобных для работы. Ручное управление может осуществляться следующими способами:

  1. Одним из положений ключа ручного управления.
  2. Выключателем наружной или внутренней установки.
  3. Кнопочной станцией.

Схема щита наружного освещения

Если нагрузка, которая подключается к щиту превышает максимально допустимую норму, тогда подключение осуществляется через пускатель. В этом случае реле будет управлять включением пускателя, а он свою очередь включит светильники. Такой щит освещения маркируют, как «ЩНО».

Щитки аварийного освещения

Аварийное освещение сейчас является полностью автоматизированной системой. Она имеет независимое питание и тянется от вводного распределительного щитка. Щитки аварийного освещения производители обозначают сокращением «ЩАО» с дальнейшим добавлением порядкового номера. Например, «ЩАО-1» или «ЩАО 2-1». Светильники аварийного освещения должны быть рассредоточены среди светильников обычного освещения. После отключения основного питания через определенное время они включаться автоматически.

В отличии от рабочего освещения аварийное вы не сможете отключить вручную. Оно либо будет включено постоянно, либо включиться после срабатывания автоматики, с помощью магнитного пускателя.

Теперь вы знаете, какую конструкцию имеет щит освещения и где его используют. Надеемся, что эта информация была полезной и интересной.

Диэлектрические щиты ограждения токоведущих частей

Правилами техники безопасности предписано строгий порядок обеспечения защиты открытых шкафов и временных щитовых с рабочим напряжением в пределах 10 кВ. В качестве защиты токоведущих участков от случайного прикосновения используются щиты ограждения. Существуют конструкции различных ширм для применения как внутри помещений, так и на открытых участках строительных площадок.

Назначение и конструкция

Основное предназначение щитов ограждения – создание физического препятствия для приближения к электроустановкам с опасным напряжением. Дополнительная функция, возложенная на защитные ширмы, – визуальное предупреждение об опасности. Для этого также используются символы и надписи плакатов безопасности, помещаемых на щитах.

Существуют стационарные ограждения в виде дверцей, крышек и т. п. Они, как правило, делаются из листового металла, либо из диэлектрических материалов. Крышки крепятся с помощью болтов и гаек, а в дверцах предусмотрены замки.

Наряду со стационарными защитными ограждениями используются временные конструкции. Их устанавливают на время проведения ремонтных работ, связанных с доступом до электроустановок. Очень часто электрики пользуются конструкциями временных защитных ограждений для перекрытия входов в рабочие зоны, в которых существует опасность прикосновения к элементам контактной сети. С их помощью обеспечивают:

  • перекрытие проходов;
  • ограничение доступа к ячейкам;
  • блокирование входов опасные камеры;
  • ограждение частей электроустановок;
  • обозначение опасных зон строительных объектов.
Читайте так же:
Кто занимается снятием показаний счетчиков

На временных ограждениях устанавливаются плакаты, содержащие предупреждающие надписи, крепятся знаки безопасности. Примеры плакатов и знаков показаны на рисунке 1. Обратите внимание на то, что это стандартные знаки и у них есть нумерация.

Плакаты и знаки

Рисунок 1. Плакаты и знаки

В соответствии с требованиями ширмы ограждения должны быть прочными, удобными для перемещения одним человеком, устойчивыми на неровной поверхности.

Конструктивно щиты ограждения различаются виду поверхности (сплошная или решётчатая) и по материалам изготовления. Сплошные переносные ограждения используются для предотвращения возможности случайного приближения на небезопасное расстояние к электроустановкам под напряжением людей, находящихся в зоне риска. Пример сплошных ограждений посмотрите на рисунке 2. Обратите внимание на предупреждающие знаки.

Сплошные деревянные щиты ограждения

Сплошные деревянные щиты ограждения

Решётчатые конструкции предназначены для перекрытия входов и обозначения опасных зон. Они могут изготавливаться из любых материалов, однако предпочтение отдаётся лёгким конструкциям.

Металлические решётчатые щиты

Металлические решётчатые щиты

Отечественной промышленностью производятся стальные щиты, которые используются в качестве строительных ограждений. Из них удобно создавать сборно-разборные конструкции вокруг объектов строительства. Использование металлического листа утяжеляет конструкцию, но зато она более устойчива и служит надёжной преградой от проникновения в опасные зоны.

В обустройстве защитных заграждений, используемых для обеспечения безопасности при эксплуатации электроустановок, применяются диэлектрические щиты. Они изготовляются из электроизоляционных материалов без использования металлических стяжек. Ограждения могут быть как сплошными, так и решётчатыми. Материалом для изготовления служит стеклопластик, сухое дерево и прочие диэлектрики. При этом деревянные конструкции обязательно пропитываются олифой и обрабатываются лаком.

Масса щита, изготовленного из пластика или дерева существенно меньше веса аналогичной конструкции, сделанной из стали. Для перемещения таких временных ограждений не требуются прилагать больших усилий. С ними легко справляется один рабочий.

Конструкция деревянного щита пропитанного олифой и обработанного лаком обеспечивает отличные диэлектрические свойства. Кроме того, защищённая древесина обладает устойчивостью к гниению, что существенно продлевает срок службы изделий.

Стандартные решётчатые деревянные щиты хорошо держат первоначальную форму, их жёсткость и сопротивление деформации сравнима с параметрами металлических изделий. Вид деревянного решётчатого ограждения показан на рисунке 4. Жёсткости конструкции придаёт треугольник, образованный сторонами щита и диагональной планкой.

Решётчатый деревянный щит

Решётчатый деревянный щит

Полипропиленовые ограждения.

Традиционно переносные ограждения изготовлялись из древесины. Но с появлением дешёвых полимеров и совершенствования технологий их обработки, эти материалы, в частности полипропилен, в последнее время стали активно использоваться для изготовления диэлектрических щитов. Конструкции из полипропиленовых трубок обладают лёгким весом, выдерживают температуру до 95 ºC.

Полипропиленовые щиты устойчивы к коррозии, они, практически, не требуют ухода. Стоимость изделий из полипропилена на порядок ниже, чем щитов, изготовленных из дерева.

Предъявляемые требования

ГОСТами предусмотрены параметры диэлектрических щитов ограждения. Согласно стандартам в конструкциях ограждения ЩОП-1700, используемых в качестве дополнительной защиты от случайного прикосновения к токоведущим элементам, запрещено применение металлических крепежных деталей. Необходимость выполнения данной меры безопасности продиктована соображениями о недопустимости появления напряжения на элементах конструкции вследствие непредвиденного контакта с оголенными проводами.

На временные ограждения распространяются и другие требования:

  • высота щита ЩОП-1700 должна превышать 170 см в закрытых помещениях, и быть не ниже 2 м на открытом пространстве;
  • расстояние от земли до нижнего края решётки или сплошной поверхности щита ограничивается 10-ю сантиметрами;
  • упорные приспособления проектируются таким образом, чтобы они обеспечивали максимальную устойчивость конструкции и препятствовали её опрокидыванию;
  • крепления щитов обеспечивает прочное соединение с опорными ножками, а при создании защитного ограждения из нескольких секций гарантирует устойчивость конструкции.

Габариты ограждающих конструкций должны надёжно закрывать опасные участки. Однако стандартами регламентируется только высота щита, а ширина его может быть произвольной, но такой, чтобы обеспечивать удобство его переноса одним человеком. Как правило, производители поставляют изделия шириной от 120 до 180 см, хотя данные параметры могут незначительно отклоняться в любую сторону.

На поверхность щитов устанавливают знаки, которые предупреждают об опасности, предписывают некие действия или указывают на какие-то рабочие моменты. На них вывешивают таблички с надписями «Стой! Напряжение» «Не включать, работают люди» и т. п. плакаты.

При соблюдении требований к условиям эксплуатации ограждений, они обеспечивает необходимый уровень защиты от вероятного поражения током по неосторожности. В частности для этого следует строго выполнять предписания Правил по соблюдению расстояний от оградки до защищаемого объекта.

Читайте так же:
Как правильно переписывать показания счетчиков

Испытание и осмотр

Переносные ограждения испытываются заводом-производителем при разработке новых моделей. В процессе эксплуатации дополнительные испытания не требуются. Состояние изделий контролируется путём осмотра не реже 2-х раз в год. Осмотр состояния временных ограждений проводит работник, на которого возложена ответственность за безопасную их эксплуатацию.

При осмотре необходимо оценивать:

  • надёжность соединений отдельных элементов конструкции;
  • состояние элементов, обеспечивающих устойчивость переносных ограждений;
  • целостность стеклопластиковых и деревянных поверхностей, наличие трещин и следов разрушения на них;
    факт наличия предупреждающих надписей, либо плакатов.

По завершении процедуры осмотра, его результаты фиксируются в специальном журнале с проставлением даты и подписи ответственного работника.

Щиты и ширмы визуально осматриваются перед каждым их применением. При осмотре обращают внимание в первую очередь на общее состояние изделия, соответствии надписей и знаков характеру предстоящих работ.

Правила использования

В электроустановках с напряжением до 1000 В предъявляется лишь одно требование: щит не должен прикасаться к токоведущим участкам. Щиты и ширмы устанавливаются на расстоянии от 60 см, но не ближе 35 см от открытых токоведущих частей, постоянно или кратковременно находящихся под напряжением.

При установке щитов необходимо предусматривать беспрепятственный, свободный выход персонала из зон размещения распределительных устройств, в случаях возникновения нештатных ситуаций. Запрещается убирать или перемещать щиты до того момента, пока не будут завершены все ремонтные работы. Допускается перестановка переносных ограждений либо временное их устранение только, если такие действия оговорены в отдельных предписаниях наряда-допуска.

Распределительные щиты

Распределительный щит — комплектное устройство, предназначенное для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Электричество необходимо для работы подавляющего большинства бытовых устройств.

Распределительный щит фото

Чтобы принимать и распределять энергию, используется навесной или встраиваемый учетно-распределительный щит (ЩУР).

Электрический распределительный силовой щит (СЩ) – это электрическое вводное устройство (ВРУ), при помощи которого осуществляется распределение энергии по помещению либо его отдельной части.

Его часто называют распределительным пунктом (ПР). Он используется при напряжении сети менее 1000 Вольт и частоте до 60 Герц.

Вводно распределительные щиты Декада могут использоваться в частном доме, квартире, в административных и производственных помещениях.

Посмотрев несколько фото распределительного щита легко понять, что это не высокотехнологичный прибор и должен использоваться он для максимально удобного процесса установки, а также последующего применения оборудования.

Никаких особенных требований относительно характеристик нет, и все что необходимо – это, чтобы в нем было необходимое число приборов и, чтобы он сам был подходящего размера.

Распределительные щиты ДЕКАДА

Чтобы получить подробную консультацию специалиста или заказать оборудование — свяжитесь с нашим менеджером по телефону

Основные виды ЩР:
  1. Главный;
  2. Групповой;
  3. Квартирный;
  4. Этажный.

Для чего устанавливаются щитки распределения?

Ни в одной квартире или самом простом офисе никакие работы электромонтажного характера не осуществляются без обязательной установки какого-либо распределительного щита.

Еще некоторое время назад у всех были исключительно распределительные коробки, однако сейчас их уже недостаточно.
Причина кроется в безопасности и комфорте.

Разновидности и виды распределительных щитов

На сайте компании ООО «ДЕКАДА» вы можете найти любые виды распределительных щитов. Модели, которых нет на сайте — вы можете запросить у менеджера по заявке или телефону!

ГРЩ — главный распределительный щит, по сути, является тем же ВРУ и выполняет те же функции — прием и распределение электроэнергии для подачи питания на щиты другого назначения, которые рассмотрены в следующих пунктах.

В крупных распределительных щитах предприятий, различных электроустановок устанавливаются измерительные приборы и приборы учета для контроля над режимом работы оборудования щита, а также учета потребляемой электроэнергии, как в целом, так и на отдельных отходящих линиях, питающих щиты другого назначения.

ВРУ — вводное распределительное устройство. Шкафы ВРУ данного типа устанавливают для приема электроэнергии от источника – силовых трансформаторов либо от питающих линий электрической сети.

Читайте так же:
Атомэнергосбыт передать показания счетчика без регистрации

В данном щите монтируются коммутационные и защитные аппараты, а также могут быть дополнительно монтированы различные устройства защиты и автоматики, приборы учета. Данный щит осуществляет распределение электроэнергии на другие щитки, расположенные в здании. Сборка ВРУ осуществляется компанией Декада в самые короткие сроки.

АВР (автоматический ввод резерва) — подобные устройства отлично справляются с передачей питания с основного на дополнительный источник, если возникает аварийная ситуация или падает напряжение. Также защищает помещение от перегрузок.

ЩО – щит освещения либо обогрева. В данных шкафах устанавливаются электрические аппараты и другие элементы, предназначенные для управления осветительной аппаратурой либо обогревом помещения, оборудования, требующего обеспечения обогрева.

ЩУ и ЩА (щиты управления и щиты автоматики) — нужно для автоматизированных систем. Зачастую устанавливаются для системы освещения, вентиляции и работы пожарной системы.

ЩС – щит силовой распределительный, предназначен для питания силовых потребителей на объекте, где есть разделение цепей и электроприемников по назначению. Также данная маркировка может означать, что это щит связи.

В корпусе щита связи монтируется различное телекоммуникационное оборудование, средства связи, сбора информации с различных оборудования и объектов на предприятии.

ЩЭ – щит этажный. Устанавливается на этажах многоквартирных домов в специальной нише либо непосредственно на стене многоквартирных домов, служат для приема электроэнергии от ГРЩ (ВРУ) и распределения ее на несколько квартирных щитков.

ЩК – щит квартирный. Устанавливается на этаже либо непосредственно в квартире. В данном щитке ШК устанавливается прибор учета данной квартиры, а также защитные аппараты.

Может быть установлено два щитка – один на этаже, в нем монтируются вводные защитные аппараты и прибор учета, второй щиток устанавливается непосредственно в квартире, в нем осуществлено распределение электроэнергии на несколько линий электропроводки и установлены защитные аппараты.

ЩСН — щит собственных нужд. Является, по сути, главным распределительным щитом компании Декада, только этот щит служит исключительно для питания устройств, расположенных на объекте — так называемых собственных нужд. Такие щиты устанавливают в электроустановках электрических стаций, распределительных подстанций.

Распределительные щиты

Щит распределения. Степень защиты распределительных щитов

Существует несколько степеней защиты корпуса, которые показывают, где может быть установлен щит распределения. Наиболее распространенные степени защиты корпуса электрических щитов:

IP20, IP30 – щитки, устанавливаемые внутри помещений без повышенной влажности, так как они не имеют защиты от влаги, отличаются степенью защиты от посторонних предметов;

IP44, IP54 – щитки имеют более высокую степень защиты от посторонних предметов, имеют защиту от влаги, устанавливаются в помещениях с повышенной влажностью, а также вне помещений, но при условии защиты от попадания струи воды;

IP55, 65 – щитки, устанавливаемые в помещениях с агрессивными условиями окружающей среды, а также вне помещений. Имеют достаточную защиту от влаги, дождя и могут устанавливаться вне помещений без дополнительной защиты. Данные корпуса щитов имеют полную защиту от контакта, отличаются степенью защиты от пыли – первый имеет частичную защиту от пыли, второй – полную пыленепроницаемость корпуса.

Сборка распределительного щита

Мы занимаемся производством распределительных щитов уже много лет. Работаем как с типовыми, так и с индивидуальными схемами, позволяющими производить наиболее удобные для конечного потребителя системы. Наши мастера индивидуально для каждого высчитывают нагрузку и производят сборку системы, опираясь на полученные данные.

Главное, необходимо помнить: бесперебойное функционирования системы зависит от хорошо настроенного распределительного щита. Обращаясь к нам, вы обеспечиваете себя бесперебойной подачей электрического тока, его оптимальным перераспределением и безопасностью сети, которой не страшны перегрузки и короткие замыкания.

По техническим характеристикам, каждый из видов электрощитов должен соответствовать определенным общим параметрам.

Во-первых, конструкция должна отвечать всем правилам электробезопасности. То есть, иметь дополнительную изоляцию выдерживать высокие токи в течение определенного времени, а также не поддаваться горению и расплавке.

Во-вторых, все щитовые панели имеют конкретный вес для каждых условий.

Размер при сборке распределительного щита зависит строго от того на сколько групп разделена ваша сеть, и сколько будет монтироваться автоматических выключателей и других защитных устройств. Обязательно наличие во всех щитках планок для крепления устройств, нельзя исключать наличие заземляющей рейки.

Чтобы купить распределительный щит в сборе — свяжитесь со специалистом электрощитового предприятия ООО Декада Электрощит!

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
