Выбор трансформатора тока для счетчика ПКУ

Выбор трансформатора тока для счетчика ПКУ

Выбор трансформатора тока для счетчика ПКУ

При заполнении опросного листа выбор трансформатора тока для счетчика ПКУ (пункта коммерческого учета) выполняется по нескольким параметрам:

  • номиналу (номинальному току первичной обмотки);
  • требуемому классу точности.

Рассмотрим подробнее условия выбора такого трансформатора, предназначающегося для подключения счетчика электроэнергии к высоковольтным линиям электропередач.

Выбор трансформатора по номиналу

При выборе измерительного трансформатора следует указать в амперах требуемый номинальный ток (номинал) его первичной обмотки. Эта величина определяется действующим значением тока в линии передач, к которой присоединяется пункт, при ее работе в аварийном режиме (когда присоединенный трансформатор работает с максимальной перегрузкой). Номинал выбранного трансформатора должен превышать значения этого тока. В опросном листе предоставлены дискретные значения этого тока (от 5 до 400 А).

Номинальный ток (номинал) вторичной обмотки трансформаторов тока, устанавливаемого в пункты учета электроэнергии составляет 5 А, в независимости от номинального значения тока первичной обмотки.

После выбора номинала первичной обмотки обязательно выполняется расчетная проверка коэффициента трансформации. Он не должен быть завышен (т.е. при 25%-ной нагрузке трансформатора, работающего в нормальном режиме, ток во вторичной обмотке устройства не должен быть менее 10% от номинального значения (5*10/100=0,5 А)).

Выбор по требуемому классу точности

В соответствии с действующими нормативными требованиями для осуществления коммерческого учета потребления электрической энергии, класс точности установленных трансформаторов тока должен равняться 0,2 или 0,5. Для внедрения пункта учета в автоматизированные системы учета электроэнергии и коммерческого учета потребления электроэнергии в воздушных линиях электропередач напряжением 220 кВ и выше, должны применяться трансформаторы тока с классом точности не хуже 0,2S. Индекс S означает, что погрешность измерительного трансформатора нормируется (сохраняется), начиная уже с 1%-го значения номинального тока первичной обмотки, а проверка изделия изготовителем выполнялась в пяти точках (при пяти величинах тока обмотки в диапазоне 1-120% от номинального). Трансформаторы без этого индекса проверяются только по четырем точкам (от 5% до 120% величины номинального тока).

Выбор трансформатора тока для счетчика ПКУ с таким классом точностью измерения позволяет минимизировать недоучет потребленной электроэнергии при небольших загрузках измерительного трансформатора, что заметно сокращает коммерческие потери в энергосистемах.

Количество трансформаторов

Требуемое для подключения пункта учёта к линии электропередачи количество измерительных трансформаторов определяется выбранной после технического и экономического расчета схемой измерения, которая зависит от индивидуальных параметров сети: способа заземления, симметрии ее нагрузки. Выбор схемы также выполняется при заполнении опросного листа.

Схемы подключения

Для нормального функционирования приборов учета требуется снижение тока до удобных для измерения значений, которое обеспечивают трансформаторы тока (ТТ). Они позволяют избежать сгорания токовой катушки и поломки прибора при высоких токах в измеряемой цепи. ТТ представляет собой магнитопровод с обмотками:

  • первичной — последовательно подключается к измеряемой силовой цепи. Выполняется с большим сечением (чаще всего в виде проходной шины) и витками, меньшими по количеству, чем у вторичной;
  • вторичной — подсоединяется к токовой катушке счетчика.

Коэффициент трансформации — это и есть отношение тока первичной обмотки к вторичной. Кроме его преобразования до допустимых значений, также происходит гальваническое разделение измерительных и первичных цепей.

Выбор схемы подключения обуславливает надежность работы всей измерительной системы. Необходимо обратить внимание на следующее:

  • нельзя включать счетчик через трансформаторы тока, если он предназначен для прямого подключения в электрическую сеть;
  • без испытательной коробки: сначала подробно анализируют схему и обозначают для нее модель трансформатора, точно соответствующую по мощности и току;
  • нужно обязательно осмотреть порядок расположения контактов, к которым будет подсоединяться трехфазный счетчик.
Читайте так же:
Электросчетчик с показанием ночного времени

Выбор трансформатора тока для счетчика ПКУ

Сначала рассмотрим, как происходит подключение по совмещенной схеме. Сразу оговоримся, что она имеет недостатки. К ним относят довольно большую погрешность измерения потребляемой мощности, а также с помощью нее нельзя определить пробои в обмотках трансформатора.

  • Чтобы подключить к счетчику токовый провод и один конец катушки напряжения трансформатора, необходим Контакт 1.
  • Для подключения нагрузки к указанной фазной линии требуется Клемма 2.
  • Для подсоединения второго конца обмотки напряжения используют Контакт 3.

Вторая фаза «В» подключается аналогичным образом с помощью клемм К4, К5 и К6, а также фаза «С» с контактами К7, К8, К9. Поскольку клемма К10 нулевая, то относительно нее на К1, К4 и К7 счетчика поступают фазные напряжения со следующими тремя обозначениями: «А», «В» и «С».

Теперь рассмотрим, как работает более простая схема совмещенного подсоединения вторичных токовых цепей.

➢ Фазные провода от сетевого автомата и вторую клемму фазного напряжения подключают к токовому контакту счетчика.

➢ Фазный ввод катушки должен одновременно стать выходом первичной обмотки трансформатора. Потом он подключается через распределительные цепи к нагрузке.

➢ По одной из фаз к первому контакту токовой катушки счетчика подсоединяют начало вторичной трансформаторной обмотки.

➢ С концом токовой обмотки подключенного счетного механизма соединяют конец вторичной трансформаторной катушки.

Все остальные фазы подсоединяются точно таким же способом. Правила устройства электроустановок регламентируют соединение и заземление вторичных обмоток счетчика. Их выполняют по схеме «звезда».

При подключении через трансформаторный ток основное — это правильно выбрать его тип. Все фазные напряжения, подключаемые к счетчику, должны следовать установленному алгоритму, контролируемому фазометром. В расчет берут следующие показатели: максимально допустимое токовое значение во вторичной обмотке не должно превышать 40% от номинального, а минимальное — 5%.

Как проходит установка трансформатора тока для счетчика

Время проведения работ может варьироваться — от 40 минут до нескольких часов. Это зависит от сложности замены трансформатора, стесненности условий и многого другого. При этом следует понимать, что процедура подразумевает отключение всей электроустановки.

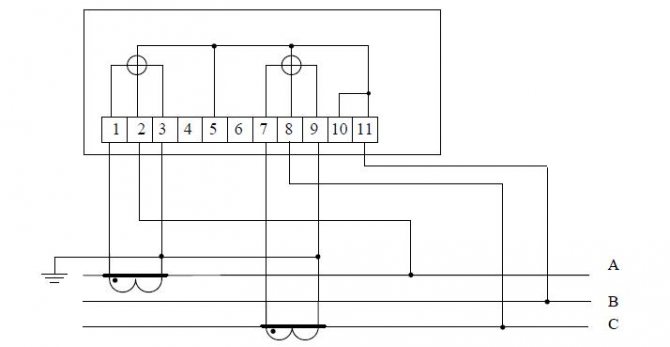

Схема учета электроэнергии 10 кв с тремя трансформаторами тока


Для определения и контроля количество потребленной электроэнергии необходимо выполнить грамотное подключение счетчика. Рассмотрим существующие методы подключения трехфазных проборов учета.
Предполагаемая схема подключения счетчика будет определяться его типом. Сегодня существует несколько разновидностей трехфазных счетчиков:

  • прямого подключения (счетчики 0.4кВ);
  • косвенного подключения (через измерительные трансформаторы);
  • полукосвенного включения.

Подключение трехфазного счетчика полукосвенного включения

Данные приборы включаются в сеть через трансформаторы тока, благодаря чему появляется возможность использовать их в сетях с довольно высокими мощностями (до 60кВт). Используя такой способ учета, для определения расхода нужно разность показаний умножать на установленный коэффициент трансформации.

Существует несколько разновидностей подключения счетчиков полукосвенного подключения.

1 Подключение трансформаторов тока «звездой»

Процесс подключения проводов имеет вид:

  • контакты 3, 6, 9, 10 – замыкаются и подключаются к нулевому проводу;
  • контакты И2 – замыкаются, подключаются к клемме 11;
  • 1 – к И1 фазы А;
  • 4 – к И1 фазы В;
  • 7 – к И1 фазы С;
  • 2 – к Л1 фазы А;
  • 5 – к Л1 фазы В;
  • 8 – к Л1 фазы С.


Рисунок — Схема подключения «звездой»

Десятипроводная схема включения счетчика

Эта схема характеризуется улучшенной электробезопасностью, ввиду изоляции друг от друга цепей тока и напряжения.

Подключение трехфазного счетчика косвенного подключения

Эти устройства предназначены для выполнения учета электроэнергии на высоковольтных присоединениях (6-10кВ и более), подключение реализуется при помощи трансформаторов напряжения, тока.

Ниже представлены основные схемы подключения трехфазных счетчиков через трансформаторы тока и напряжения:

Читайте так же:
Схема простого счетчика электроэнергии

1) Схема включения трехэлементного счетчика в четырехпроводную сеть с заземленной нейтралью: (рисунок ниже)

2) Схема включения трехэлементного счетчика в четырехпроводную сеть. Три трансформатора тока, прямое подключение к напряжению:(рисунок ниже)

3) Схема включения трехэлементного счетчика к трехпроводной линии — два трансформатора тока, три трансформатора напряжения: (рисунок ниже)

При подключении трехэлементного счетчика по схеме №3:

  • ток по фазе В вычисляется с вычетом тока нулевой последовательности;
  • не используются токи прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие);
  • активная и реактивная мощности по фазе В вычисляются с вычетом тока нулевой последовательности из фазного тока;
  • учет электрической энергии ведется с учетом вышеприведенных замечаний.

4) Схема включения двухэлементного счетчика к трехпроводной линии — два трансформатора тока, два трансформатора напряжения (рисунок ниже)

При подключении счетчика по схемам №4 и №5:

  • не измеряется напряжение нулевой последовательности основной частоты (симметричные составляющие);
  • не измеряются токи прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие);
  • мощности присоединения вычисляются по формулам;
  • учет электрической энергии ведется с учетом вышеприведенных замечаний.

5) Схема подключения двухэлементного счетчика к трехпроводной линии – два трансформатора тока, прямое подключение по напряжению (рисунок ниже)

Внимание!: Возможность подключения по конкретной схеме должна быть указана в паспорте или руководстве на конкретный тип счетчика.

Коммерческий учет электроэнергии

Наша компания осуществляет внедрение коммерческого учета электроэнергии. Мы занимаемся проектами по внедрению АИИС КУЭ в различные отрасли потребления электроэнергии на энергетическом рынке.

Что представляет собой автоматизированная система учета электроэнергии

Система АСКУЭ (автоматическая система контроля учета электроэнергии) представляет собой оборудование, при помощи которого осуществляется дистанционное получение, сохранение и анализ данных о потреблении электроэнергии. Основная цель этой системы заключается в высокоточном замере количества потребляемого электричества на основании определенных тарифов и заданных параметров. Это оборудование очень полезно для технического учета, поскольку оно приводит данные в удобную форму для анализа.

Основные составляющие АСКУЭ

В состав данного механизма автоматизированного учета входит такое оборудование:

  • контрольные и измерительные приборы;
  • сети для передачи информации;
  • компьютерные серверы;
  • соответствующее программное обеспечение.

Такая структура позволяет эффективно проводить технический учет электроэнергии для любых целей. Процесс работы системы АСКУЭ можно разделить на четыре уровня:

  • Первый или низший уровень включает измерительное оборудование, которое осуществляет постоянный замер количества потребляемой электрической энергии в точках ее учета. Основная составляющая этого уровня – это узел учета электроэнергии.
  • Второй уровень содержит приборы для получения данных и их подготовки для дальнейшей передачи. Это специальные измерительные установки и преобразователи с программным обеспечением для энергетического учета. Это оборудование проводит круглосуточный учет данных об энергопотреблении с различных счетчиков. На 3-м уровне АСКУЭ находится компьютер с сервером, на котором проводится сбор и анализ полученных сведений.
  • Наивысший четвертый уровень предусматривает сбор данных с приборов, находящихся на третьем уровне. Здесь проводится их дополнительная архивация и структуризация. На этом уровне осуществляется формирование документации, использующейся для расчетов на рынке электрической энергии.

Основные функции системы коммерческого учета:

  • Высокоточные замеры параметров поставки и энергопотребления.
  • Возможность комплексного технологического учета электроэнергии по отдельному предприятию и его подразделениям.
  • Контроль потребления электроэнергии по отдельным объектам и энергоносителям в определенные интервалы времени.
  • Информирование о выходе показателей из предельно допустимого диапазона.

Нашей компанией предлагается установка приборов учета электроэнергии на основе новейшего оборудования. Установка осуществляется под ключ, что очень удобно для крупных промышленных объектов. Кроме того, нами проводится замена приборов учета электроэнергии по заказу клиента. Предлагаемые услуги позволяют добиться серьезной экономии электроэнергии, которая в большинстве случаев достигает 20-30%.

Читайте так же:
Как внести показания счетчика за свет

Высоковольтные счетчики на 6(10)кВ

Счетчики электрической энергии на 6-10КВ

Интеллектуальные приборы учета электроэнергии (ИПУЭ), трехфазные статические Рим 384.0Х — многотарифные счетчики прямого включения с номинальным напряжением 6/10КВ.

Счетчики являются многофункциональными приборами и предназначены для измерения активной, реактивной и полной электрической энергии, а так же активной ,реактивной и полной мощности, фазного тока и линейного напряжения в трехфазных трехпроводных электрических сетях переменного тока промышленной частоты.

Счетчики электрической энергии состоят из двух однофазных 4-х квадратных датчиков измерения активной и реактивной энергии, включенных по схеме Арона.

Датчики счетчика устанавливаются на проводах около оконечных или промежуточных опор ЛЭП, без реконструкции опор ЛЭП и без рассоединения магистральных проводов фаз А.В.С.

Счетчики электроэнергии измеряют мгновенные значения физических величин и могут быть использованы как измерители параметров: напряжения сети, тока, частоты сети, активной и реактивной мощности.

Счетчики электроэнергии имеют многотарифное меню, рассчитанное на 8 тарифов, 256 тарифных зон перенос праздничны и рабочих дней

Счетчики оснащены гальванически развязанными интерфейсами RF1 (радиоканал на частоте 433,92 МГц для обмена с мобильным терминалом), RF2 (радиоканал на частоте 2,4ГГц для обмена между датчиками счетчика) и GSM/GPRS модемом для подключения к информационным сетям автоматизированных систем контроля и учета энергопотребления (далее — АС). Интерфейсы позволяют эксплуатировать счетчик, как автономно, так в составе АС.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

  • Измерение активной/реактивной энергии
  • Фиксация показаний на заданный произвольный момент времени (режим Стоп-кадр)
  • Контроль качества электрической энергии по установившемуся отклонению напряжения и частоты, длительность провала напряжения, глубина провала напряжения, длительность перенапряжения по ГОСТ Р 54149-2010, ГОСТ Р 51317,1,30-2008
  • Ведение журнала «Событий» глубиной не менее 4096 записей а т.ч:

— журнал коррекций, т.е., перепрограммирование служебных параметров, изменение времени/даты, факт связи счетчиком и т.д. (1024 записи)

— отклонения показателей качества э/энергии (1024 записи)

— перерыва питания (откл/вкл напряжения сети (1024 записи)

— результатов самодиагностики (1024 записи)

  • Ведение месячного (36месяцев) , суточного (186суток) журналов
  • Ведение журнала профилей нагрузки (6 месяцев при 30 мин интервале)
  • Ведение журнала профилей напряжения (6месяцев при 30мин интервале)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Клас точности при измерении актив./реактив.

ХАРАКТАРИСТИКАЗНАЧ-ЕХАРАКТЕРИСТИКАЗНАЧ-Е
0,5SМаксимальная дальность обмена по интерфейсу RF100м
Стартовый ток (чувствительность)См. в табл.Время хранения данных40 лет
Номинальное напряжение6/10КВВремя хранения эфемерид спутников при отсутствии напряжения сети72ч
Раб. диапазоны напряжения: установленный (расширенный)от 0,9 до 1,1UномПредельный диапазон температур-40. 60С
Мощность потреб. в цепи напряжения счетчика: полная (активная)40,0 ВА/4,0 ВтМежповерочный интервал10 лет
Полная мощность, потребл. вцепи тока0,1 ВАСредняя наработка на отказ180000ч
Номинальная частота50ГцСрок службы30 лет
Точность хода встроенных часов реального времени0,01с/сутГарантийный срок эксплуатации5лет

МОДИФИКАЦИЯ СЧЕТЧИКОВ СЕРИИ РИМ 384.ХХ

  • В стандартную комплектацию РиМ 384.ХХ входит устройство защиты от перенапряжения УЗПНш(ол)
  • Дополнительно в комплектацию счетчика может входить тарминал мобильный РиМ 099.01 — 09.

Класс точности и его значение для учета электроэнергии

Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.

Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.

Читайте так же:
Импульсный выход счетчика электроэнергии меркурий

Пункт коммерческого учета ПКУ/ЭТМ-10

Пункт коммерческого учета ПКУ-10 учета позволяет организовать дистанционный коммерческий (расчетный) учет потребления электрической энергии в воздушных сетях напряжением 10 кВ. Это устройство используется для передачи параметров электрических сетей на пункты диспетчерского контроля и в качестве узла автоматизированной системы контроля и учета электрической энергии. Преимущества использования

Такой пункт высоковольтного учета позволяет: — организовать непрерывный учет и тарификацию потребления электрической энергии на границе балансового разграничения сетей между собственниками; — снизить затраты сбытовых компании на обслуживание электросчётчиков, установленных у конечных потребителей; — выявить случаи несанкционированного отбора электрической энергии. Пункт ПКУ-10 легко монтируется на опору ЛЭП и не требует наладки перед использованием. Устройство имеет большой эксплуатационный ресурс, не нуждается в постоянном обслуживании и проведении ремонтов во времени эксплуатации, устойчиво к воздействию окружающей среды. Запираемые двери модулей исключают доступ посторонних лиц к оборудованию. Конструктивное выполнение

Пункт коммерческого учета ПКУ-10 включает в себя: высоковольтный шкаф (модуль измерений) и низковольтный модуль управления. В комплект поставки также входят: соединяющий модули кабель в защитной оболочке или с защитным коробом, система крепления пункта на опоре линии электропередач. Пункты ПКУ-10 могут комплектоваться дополнительным оборудованием с системами крепежа: линейными разъединителями, ограничителями перенапряжения или разрядниками, а также элементами антирезонансной защиты. Высоковольтный шкаф

Этот модуль предназначен для преобразования параметров электрической сети в измерительные сигналы для счетчика. Количество трансформаторов тока и напряжения определятся выбранной Заказчиком схемой измерений. Вторичные обмотки этих трансформаторов используются для питания оборудования модулей. Герметичный металлический корпус шкафа с антикоррозийным покрытием имеет дренажные сливы, отверстия для строповки и крепления, гермоввод для соединительного кабеля. Модуль управления

Здесь смонтировано оборудование для учета потребленной энергии и передачи информации на пункт диспетчеризации. Состав оборудования в модуле определяется Заказчиком и может включать в себя: счетчик электроэнергии, проходную испытательную коробку, автоматические выключатели, автоматическую систему обогрева, модуль питания оборудования, устройство передачи данных по беспроводным сетям или через волоконно-оптическую линию, антенну для модема. Металлический шкаф с антикоррозийным покрытием имеет две двери, что позволяет организовать несколько уровней допуска к оборудованию. Первый уровень — для снятия текущих показаний счетчика через смотровое окно. Второй уровень — для доступа обслуживающего персонала ко всему оборудованию модуля.

Электросчётчик трансформаторного включения

Установка счетчика трансформаторного включения

Для организации учёта потребления свыше 100 кВт, необходима установка счётчика с трансформаторами тока. Трансформаторы тока можно установить как в разрыв линии, так и установить накидные ТТ.

Счетчики трансформаторного включения предназначены для учета потребляемой энергии в сетях большой мощности. Такие счётчики можно установить как в начале линии, так и на оставшимся участке магистрали. Поскольку современные дома и коттеджи требуют напряжения большой мощности, то трехфазные счетчики становятся все больше популярными и различаются по типу включения:

Мастера компании «Электромонтаж-профи» производят установку трехфазных счетчиков трансформаторного включения любого типа и сложности.

Цены на установку трансформаторов тока и счетчика трансформаторного включения

Стоимость (работа+материал)
1 штот 3 до 5от 5 шт
Счетчик трансформаторного включения в отдельном шкафу250001600014000
Счетчик с трансформаторами тока на установленной панели210001500014000

Смета на установку приборов учёта электроэнергии трансформаторного включения

Смета на установку узлов учёта трансформаторного включения

Основным преимуществом трехфазного счетчика трансформаторного включения является точный учет электроэнергии. Приборы учета полукосвенного типа устанавливаются в бытовых помещениях, а также на предприятиях относительно небольшого масштаба. Косвенный тип применяется исключительно в промышленных целях.

Читайте так же:
Расходомер счетчик электромагнитный взлет эр схема

Подключение счетчика трансформаторного включения меркурий стоимость

Счетчик меркурий трансформаторного включения трехфазный цена Счетчик электроэнергии трансформаторного включения смета Монтаж счетчика трансформаторного включения меркурий

Цена на подключение счетчика трансформаторного включения

Установка трансформаторов тока и напряжения

Установка счетчиков трансформаторного включения полукосвенного и косвенного типа подключаются через трансформаторы. Разделительные трансформаторы устанавливаются на каждую фазу и преобразуют входной сигнал до необходимого диапазона. Только после этого ток поступает в измерительную часть счетчика.

Таким образом, счетчики трансформаторного типа могут работать с напряжением, которое в несколько раз превышает рабочий ток. Однофазные счетчики и измерительные приборы прямого включения в большинстве случаев не справляются с большим количеством подключенной техники и устройств. Они быстро выходят из строя, что сказывается на показателях, следовательно, переплатой по счетам.

Цена трехфазного счетчика трансформаторного включения и стоимость его установки превышает оплату за подключение однофазного устройства. Но в итоге, получается во много раз экономнее, когда приходится платить по счетам.

Подать заявку на подключение счетчика трансформаторного включения можно по телефонам, которые указаны в верхней части сайта.
