Обзор на Водосчетчик VALTEC (VLF-15U-I) с импульсным выходом, до 90^С, 1,5м3, 1/2, 80 мм

Обзор на Водосчетчик VALTEC (VLF-15U-I) с импульсным выходом, до +90^С, 1,5м3, 1/2", 80 мм

Доброго времени суток, дорогие друзья! Сегодня хочу рассказать об очередной удачной покупке в Онлайн Трейд. Речь идет о универсальном счетчике для воды VLF-15U-I фирмы Valtec. не сразу мы решили покупать эти счетчики, потому как на рынке много счетчиков с меньшей ценой. Однако, изучив отзывы пользователей, решили все-таки заплатить немного больше и приобрести данную модель. Кстати, в Онлайн Трейде цена оказалась ниже, чем в других магазинах, что меня ничуть не удивило. Для себя отметил несколько главных достоинств данного счетчика: 1 — Универсальность (подходит для горячей и холодной воды), 2 — В комплекте имеются штуцеры для установки счетчика, 3 — Срок гарантии целых 6 лет!

Счетчик упакован в картонную коробку, которая имеет следующий вид.

Комплект поставки выглядит следующим образом (счетчик на данный момент уже установлен).

В небольшом пакетике имеются наклейки красного и синего цвета, а также проволока для пломбировки. Так как счетчик универсальный, данные наклейки можно установить на корпус счетчика в зависимости от того какая вода проходит.

В другом пакетике имеются штуцеры для установки счетчика. Также же здесь имеется обратный клапан, который препятствует обратному току воды.

Не буду показывать весь паспорт устройства, покажу лишь наиболее интересные его страницы. На тринадцатой странице имеется заводской номер, а также дата первичной поверки. Именно от этой даты отсчитывается следующая поверка, которая должна быть произведена через 6 лет.

О следующей поверке написано на 12 странице паспорта.

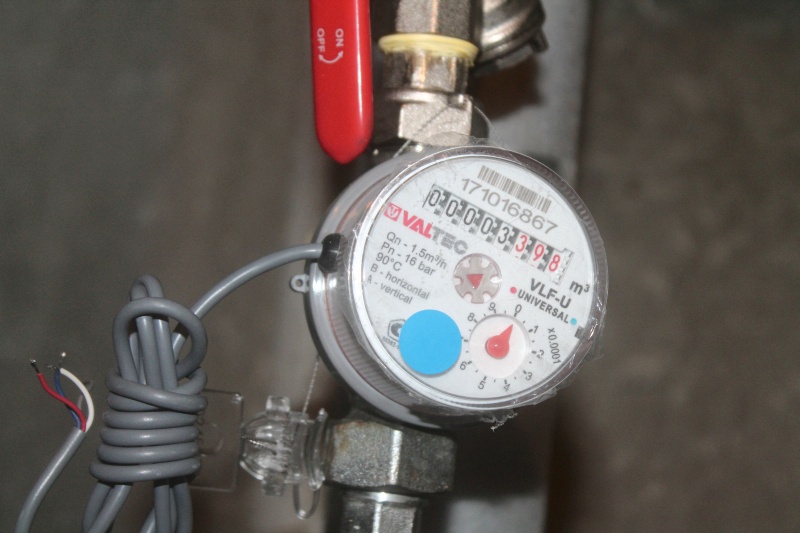

Установленный счетчик выглядит следующим образом. Как видно, у данного счетчика имеется импульсный выход. У нас этот выход не используется. Так как счетчик установлен на холодную воду, наклейка имеет синий цвет. Интересной особенностью счетчика является то, что пластиковый корпус можно вращать вокруг своей оси, чтобы установить циферблат так, как будет удобно.

Счетчик работает, правда прошло всего 2 недели после установки. Какие-либо выводы наверно делать рано, но в основном продукцию данной фирмы хвалят.

Счетчик воды «ПУЛЬС» СВКМ-25УИ (многоструйный, сухоходный, с импульсным выходом)

Счетчик воды «ПУЛЬС» — КМ (многоструйный, сухоходный, с антимагнитной защитой) (далее – счетчик) предназначен для измерения объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.

Счетчик воды «ПУЛЬС» — КМ может дополнительно комплектоваться импульсным датчиком с указанной ценой импульса, для дистанционной передачи низкочастотных импульсов.

СЧЕТЧИКИ ВОДЫ «ПУЛЬС» СВКМ (многоструйный)

Счетчик воды «ПУЛЬС» — КМ (многоструйный, сухоходный, с антимагнитной защитой) (далее – счетчик) предназначен для измерения объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.

Счетчик воды «ПУЛЬС» — КМ может дополнительно комплектоваться импульсным датчиком с указанной ценой импульса, для дистанционной передачи низкочастотных импульсов.

Напишите нам по любому вопросу, в любой удобдый для Вас мессенджер. Отвечаем на Ваши вопросы 24/7.

ЗАКАЗАТЬ МОНТАЖ И СЕРВИС

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ «ПУЛЬС» -КМ

Диаметр условного прохода, Ду, мм

Метрологический класс по

ГОСТ Р 50193.1-92

Объемный расход воды, м3/ч

— минимальный расход Qmin, м3/ч

— переходный расход Qt, м3/ч

— номинальный расход Qn, м3/ч

— максимальный расход Qmax, м3/ч

Порог чувствительности, м3/ч

Пределы допускаемой относительной погрешности при измерении объема в диапазонах:

Диапазон температуры воды, °С

Максимальное рабочее избыточное давление, МПа, не более

Потеря давления при Qmax, МПа, не более

Вес импульса, м3/имп.

Масса, кг, не более

Габаритные размеры (ДхВхШ) не более, мм

Счётчик воды «ПУЛЬС»

*Модификация счётчика и наличие комплекта присоединителей с обратным клапаном и принадлежностей определяется договором на поставку.

Счётчики воды поставляются готовыми к монтажу. К монтажу, наладке, обслуживанию и эксплуатации счетчиков допускается персонал, ознакомленный с РЭ и эксплуатационной документацией на составные части счетчика, прошедший курс обучения и инструктаж по технике безопасности.

До и после места установки счетчика установить запорную арматуру, а после запорной арматуры перед проливной частью теплосчетчика установить сетчатый фильтр.

Поверка осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки». Интервал между поверками – 4 года при учете горячей воды, 6 лет при учете холодной воды.

Гарантийный срок эксплуатации 30 месяцев со дня ввода прибора в эксплуатацию, но не более 36 месяцев со дня первичной поверки.

Компания «Пульс» — это большой выбор инженерной сантехники, для отопления, водоснабжения, насосов и насосного оборудования от качественного производителя. Если вы ищете надежного оптового и розничного поставщика сантехнических и строительных товаров, в свой магазин, или в свою компанию, или просто собираетесь делать ремонт дома, то вы обратились точно по адресу.

Доставка товара осуществляется удобным для Вас способом. Мы работаем с ведущими транспортными компаниями России и в странах СНГ. Для лучшего и качественного выбора пути доставки товара и возможностью купить товар по оптовым ценам, рекомендуем обращаться к нашим менеджерам, они всегда подскажут как лучше и дешевле будет осуществить логистику. Так же на некоторые группы товара бывают акции по Бесплатной Доставке и скидки покупку товара. По условиям актуальных акции и скидок лучше уточнять у наших менеджеров, которые с удовольствием Вам подскажут. Спасибо что обратились в нашу компанию!

Счетчик воды импульсный выход ˜˜˜

Счетчик воды (синонимы : водомер , водосчетчик, счетчик на воду ) — контрольно-измерительный прибор , осуществляющий учет объема протекающей через него воды ( учет производится вне зависимости от температуры воды ).

Технические характеристики счетчиков воды определены следующими нормативными документами :
— СНиП 2.04.07-86 (коммерческий учет горячей воды ),
— ГОСТ 51232-98 (коммерческий учет питьевой воды ).
При практическом применении бытовые счетчики холодной воды позволяют снизить платежи примерно на треть .
Учитывая , что монтаж счетчика тоже стоит денег , средний срок окупаемости счетчика составляет примерно 2 года. Средний ресурс бытового счетчика холодной составляет 7-8 лет ( просьба не путать данный срок с заводским ресурсом счетчика воды , который рассчитывается исходя из условий эксплуатации на чистой питьевой воде ). Межповерочный интервал счетчика на холодную воду составляет 6 лет , поэтому , учитывая невысокую стоимость счетчиков холодной воды, в подавляющем большинстве случаев выгодно купить и установить новый счетчик воды , вместо поверки старого. Бытовые счетчики горячей воды имеют более низкую рентабельность , их применение позволяет снизить платежи за воду примерно на 15% . Средний срок окупаемости счетчика горячей воды составляет примерно 3 года. Основная причина более низких финансовых показателей кроется в том , что горячие счетчики не производят контроль температуры воды ( для этих целей служат теплосчетчики ), поэтому , какой бы не была температура , платеж по счетчику будет производится из учета потребления воды с максимальной температурой. Межповерочный интервал счетчика горячей воды составляет 4 года , поэтому более частая проверка счетчика воды тоже снижает рентабельность его применения.
Мы часто слышим от клиентов рассказы по поводу «умного счетчика» который перекрывает подачу воды , когда температура снижается ниже заданной. Счетчики воды такой конструкции стоят значительно дороже и их коммерческая эксплуатация не рентабельна , так как они не окупаются . Поэтому и в массовом производстве и массовой продаже их нет. Если у Вас все лето вместо горячей воды идет холодная вода — просто перекройте кран перед счетчиком горячей воды — это проще и выгодней .
Процедура регистрации счетчика воды сравнительно проста . При наличии договора с водоснабжающей организацией от Вас потребуются документы удостоверяющие личность , паспорт и сертификат на счетчик ( образцы можно скачать у нас с сайта , оригиналы Вы получите вместе с прибором при его покупке ) , в редких случаях Вас могут попросить предъявить сам счетчик. После установки счетчика Вам необходимо вызвать инспектора , который произведет пломбировку счетчика . Кроме этого , на Ваш водосчетчик может быть наклеена специальная защитная лента , которая реагирует на применении магнита на счетчик. Перед приобретением рекомендуем обратится в свою водоснабжающую организацию в абонентском отделе на информационных стендах Вы легко найдете более подробную инструкцию по оформлению счетчика воды.
В приложенной справочной информации можно изучить общие вопросы связанные с работой счетчика воды ( синонимы : водосчетчик, водомер ) :
1. Механические счетчики ( водомеры , водосчетчики )- назначение, принцип работы, разновидности и основные характеристики. 2. Как правильно подобрать счетчик ( водомер , водосчетчик ).

Счетчики холодной и горячей воды крыльчатые VLF торговой марки VALTEC

Счетчики холодной и горячей воды крыльчатые VLF торговой марки VALTEC (далее -счетчики) предназначены для измерений объема холодной воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.

Скачать

Информация по Госреестру

Производитель / Заявитель

ООО «Спутник», г.С.-Петербург

Назначение

Счетчики холодной и горячей воды крыльчатые VLF торговой марки VALTEC (далее -счетчики) предназначены для измерений объема холодной воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.

Описание

Принцип действия счетчика основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную камеру, где под его действием вращается крыльчатка с прикрепленным к ней магнитом. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды.

Счетчик представляет собой одноструйный сухоходный счетчик, состоящий из корпуса, герметично закрытого крышкой, с расположенной внутри измерительной камеры, в которой имеется крыльчатка, синхронной магнитной муфты и счетного механизма с индикаторным устройством.

Магнит, установленный в ступице крыльчатки, передает вращение на ведомый магнит синхронной муфты, находящейся в счетном механизме часового типа. Магнитная муфта защищена анодированным стальным экраном, который исключает влияние внешних магнитных полей на показания счетчика.

Счетный механизм изолирован от измеряемой среды специальной прозрачной крышкой с уплотнительным кольцом.

Счетчики имеют модификации VLF-С, VLF-W, VLF-U.

Корпус счетчика соединяется со счетным механизмом пластмассовым термоусадочным кольцом:

— синего цвета для счетчиков холодной воды мод. VLF-С;

— красного цвета для счетчиков горячей воды мод. VLF-W;

— серого (или желтого) цвета для счетчиков холодной и горячей воды универсальных мод. VLF-U. Термоусадочное кольцо одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к регулируемым элементам счётчика.

Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя и определяет объем воды в м3.

На одной оси с крыльчаткой установлена магнитная муфта, бесконтактно передающая момент вращения зубчатой звездочке счетного механизма, которая обеспечивает повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов.

Счетчик имеет встроенный во входной патрубок струевыпрямитель, который служит для равномерного распределения подачи воды на лопасти крыльчатки, а также для защиты от попадания в камеру крупных механических частиц.

Счетчики имеют исполнения, отличающиеся диаметром условного прохода (Ду) 15, 20 мм. Счетчики мод. VLF-С/W/U I имеют импульсный выход, позволяющий осуществлять дистанционную регистрацию объема воды. Импульсный выход обеспечивается герконовым преобразователем (далее — геркон). Вес импульса 10 дм3/имп. Импульсный выход решен по 4-х проводной схеме, что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающим стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможность контроля считывающим устройством обрыва провода и короткого замыкания. Для этого в цепь геркона включены два дополнительных сопротивления.

Счетчики допускают горизонтальную и вертикальную установку на трубопроводе.

Лист № 2 Всего листов 4

Комплект монтажных частей обеспечивает длины прямых участков перед счетчиком не менее 3Ду, после — не менее 1Ду.

Счетчики не содержат встроенного и внешнего программных обеспечений.

Внешний вид и пластмассовое термоусадочное кольцо, являющееся пломбировочным элементом, показаны на рисунке 1.

Технические характеристики

Класс точности счетчиков по ГОСТ Р 50193.1 при горизонтальной установке — В, при вертикальной установке — А.

Основные метрологические и технические характеристики счетчиков приведены в таблице 1. _Таблица 1— Основные метрологические и технические характеристики_

VLF-С (1)15 VLF-W (1)15 VLF-U (1)15

VLF-С (I) 20 VLF-W (I) 20 VLF-U (I) 20

Расход воды (Q), м3/ч: Минимальный Qmin: класс А (вертикальная установка); класс В (горизонтальная установка) Переходный Qt:

класс А (вертикальная установка); класс В (горизонтальная установка) Номинальный Qn;
